| Screen Size: | 23.8-inch Diagonal | Resolution: | 1920×1080 Pixels (RGB Stripe) |
| Brightness: | 350 Cd/m² | Interface: | LVDS (2-Port, 8-bit) |
| Storage Temp.: | 0°C To +50°C | Operating Temp.: | -20°C To +60°C |
| Touch Technology: | Capacitive Touch Panel | Backlight Lifetime: | 50,000 Hours (LED, @25°C) |
| Surface Hardness: | ≥6H (Anti-Glare, Haze 10%) | IC Options: | EETI, EXC3189 |
| Environmental Robustness: | Functional In Fog/Surface Water | Compliance: | RoHS, REACH, Halogen-Free, ISO 9001/14001 (EU/US Certified) |
| Highlight: | RGB Stripe Industrial Grade TFT LCD, Industrial Grade TFT LCD Display, 1920×1080 Industrial Grade TFT LCD | ||
适用于极端欧盟/美国环境的工业级23.8英寸TFT显示屏
SFTO2380HY-7253ACT专为北美和欧洲工业市场设计，在工厂、医疗设施和户外安装中展现出卓越的可靠性。该产品配备23.8英寸全高清面板，采用工业级LVDS接口，可在0°C至+50°C的温度范围内无故障运行，并能承受60厘米的跌落、±4kV的静电放电（ESD）和高湿度环境。该产品已通过RoHS、REACH和ISO标准的三重认证，符合欧盟/美国对工业设备的严格监管要求。
为何工业客户选择此显示器：
✅ 50,000小时LED背光灯 - 降低生命周期维护成本
✅ LVDS抗扰性 – 在电机/变频驱动（VFD）环境中实现稳定的信号传输
✅ 抗冷凝性 - 在高湿度的欧洲气候条件下表现良好
工业业绩亮点
• 重型抗振性
通过10-55赫兹的三轴振动测试（符合EN 61373铁路标准），非常适合建筑/农业机械使用。
• 低温色彩准确性
伽马校正确保在0°C冷启动时无颜色偏移，这对医学成像至关重要。
• 工业连接
LVDS接口可与西门子可编程逻辑控制器（PLC）、Beckhoff控制器进行原生集成，并支持实时VCOM调整（I²C）。
• 耐化学腐蚀表面
防紫外线硬化涂层耐油/耐溶剂，经过90%相对湿度/120小时湿热测试验证。
技术规格深度解析
| 工业挑战 | 我们的解决方案 |
| 全天候生产线使用 | 50,000小时背光（25°C下连续使用） |
| 冷库初创企业 | 0°C启动电流≤1.91A（470μs软启动） |
| EMI严重环境 | 100Ω LVDS阻抗 + 全屏蔽连接器 |
| 手套/湿手操作 | 采用EXC3189芯片的投射电容式触控技术 |
目标工业应用
• 工业4.0（德国）：数控机床人机界面（HMI）、机器人控制面板
• 医疗（美国）：诊断显示器（支持DICOM标准的灰度显示器）
• 交通（斯堪的纳维亚）：火车/巴士乘客信息系统
• 智能工厂：AGV导航接口、仓库管理终端
制造商认证
由信创天源科技（深圳）生产，符合：
• 欧盟：2011/65/EU（RoHS指令），1907/2006（REACH法规）
• 北美：FCC第15部分B子部分A类
• 工业：IEC 61373振动标准

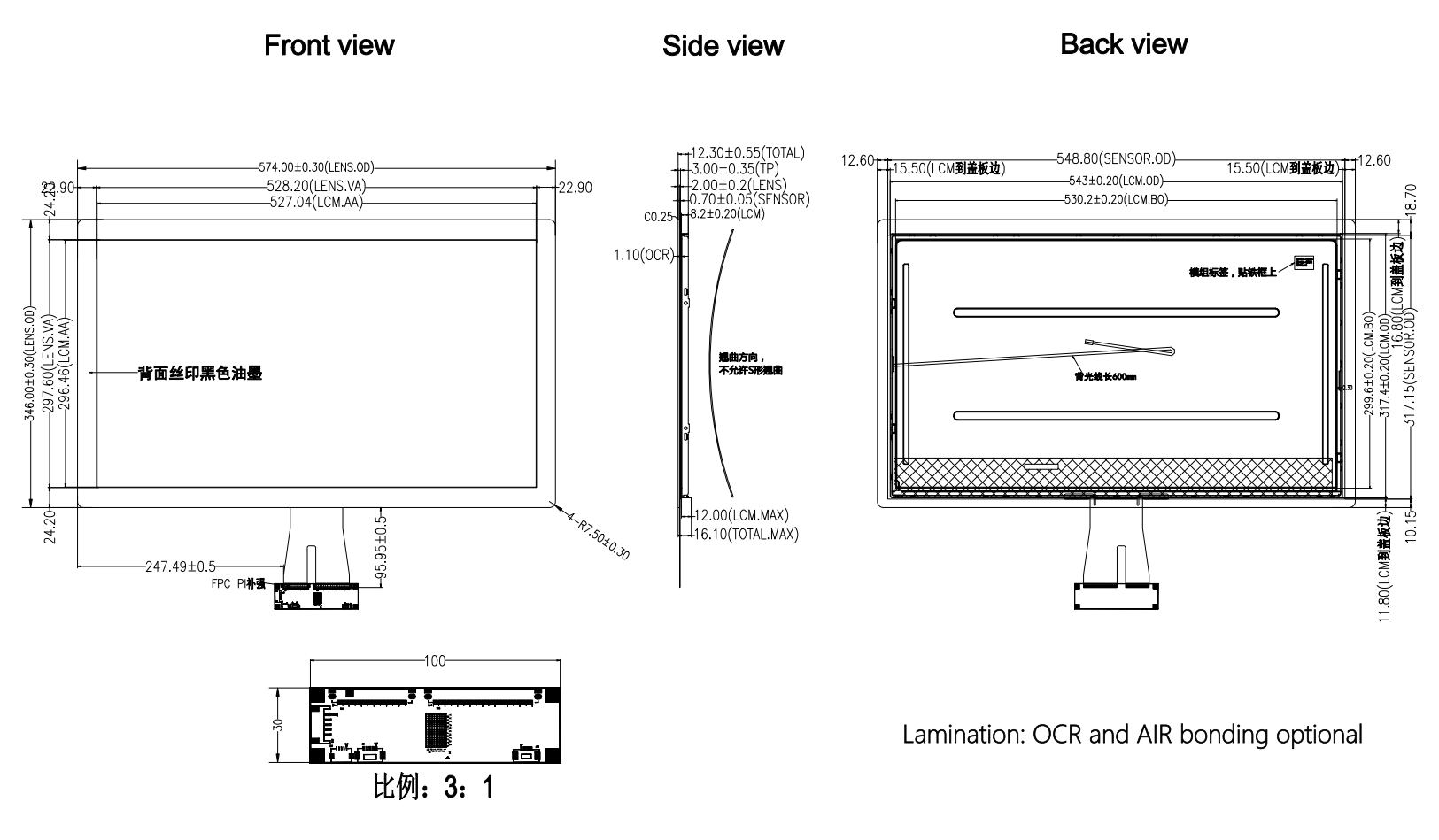

外型尺寸
规格
| Parameter | Specification | Unit |
| Active area | 527.04(H) × 296.46(V) | mm |
| Number ofpixels | 1920(H) ×1080(V) | pixels |
| Pixel pitch | 0.2745*0.2745 | mm |
| Pixel arrangement | RGB Vertical stripe | |
| BLU Brightness | 350 | Cd/㎡ |
| Display colors | 16.7M | colors |
| Display mode | Transmissive Mode, Normally Black | |
| Dimensional outline | 543(H) × 317.4(V) × 8.2(D) typ. | mm |
| Surface Treatment | Anti-Glare ,Hardcoating(3H) | |
| Back-light | 1-LED Lighting Bar type | Pcs |
接口引脚定义
| Pin | Symbol | Description |
| 1 | RO(0)N | Odd LVDS Signal- |
| 2 | RO(0)P | Odd LVDS Signal+ |
| 3 | RO(1)N | Odd LVDS Signal- |
| 4 | RO(1)P | Odd LVDS Signal+ |
| 5 | RO(2)N | Odd LVDS Signal- |
| 6 | RO(2)P | Odd LVDS Signal+ |
| 7 | GND | Ground |
| 8 | ROCLK- | Odd LVDS Clock- |
| 9 | ROCLK+ | Odd LVDS Clock + |
| 10 | RO(3)N | Odd LVDS Signal- |
| 11 | RO(3)P | Odd LVDS Signal+ |
| 12 | RE(0)N | Even LVDS Signal- |
| 13 | RE(0)P | Even LVDS Signal+ |
| 14 | GND | Ground |
| 15 | RE(1)N | Even LVDS Signal- |
| 16 | RE(1)P | Even LVDS Signal+ |
| 17 | GND | Ground |
| 18 | RE(2)N | Even LVDS Signal- |
| 19 | RE(2)P | Even LVDS Signal+ |
| 20 | RECLK- | Even LVDS Clock- |
| 21 | RECLK+ | Even LVDS Clock + |
| 22 | RE(3)N | Even LVDS Clock- |
| 23 | RE(3)P | Even LVDS Clock + |
| 24 | GND | Ground |
| 25 | WP | Write Protect (High: Write Enable, Low or Open: Write Disable ) |
| 26 | SCL | I2C Serial Clock (for adjust VCOM) |
| 27 | SDA | I2C Serial Clock (for adjust VCOM) |
| 28 | 5V | DC power supply |
| 29 | 5V | DC power supply |
| 30 | 5V | DC power supply |
绝对最大额定值
| Parameter | Symbol | Min. | Max. | Unit |
| Power Supply Voltage | V DD | -0.3 | 6 | V |
| Logic Supply Voltage | V IN | VSS-0.3 | V DD +0.3 | V |
| Operating Temperature | T OP | 0 | 50 | ℃ |
| Storage Temperature | T ST | -20 | 60 | ℃ |
背光特性
| Parameter | Min. | Typ. | Max. | Unit | |
| LED Light Bar Input Voltage Per Input Pin | VPIN | - | 55.2 | - | V |
| LED Light Bar Input Current Per Input Pin | IPIN | - | 60 | - | MA |
| LED Power Consumption | P BL | - | 13.2 | - | W |
| BLU Brightncs | - | 300 | 350 | - | Cd/㎡ |
| LED Life-Time | - | 50000 | - | Hrs | |
CTP规范
| Category | Parameter | Specification |
| General | Structure | Cover Glass + ITO Sensor Glass |
| Cover Lens Strengthening | Physically Strengthened | |
| Cover Lens Surface Hardness | ≥6H (Pencil Hardness) | |
| Light Transmission Rate | ≥85% | |
| Operation Temperature | -10℃ ~ +60℃, ≤85% RH | |
| Storage Temperature | -20℃ ~ +70℃, ≤85% RH | |
| Electrical | Interface | IIC / USB Optional |
| Touch IC | EXC3189 | |
| Power Supply Voltage (VDD) | IIC:3.3V USB:5V | |
| Host Resistance (SDA/SCL) | Configurable on Main-board | |
| Environmental | Operating Conditions | Functional in fog/surface water/Glove |
| Surface Properties | Surface Ink | Anti-UV |
| Surface Treatment | Anti-Glare (Haze: 3%) | |
| LCD-TP Lamination | OCR (Optically Clear Resin) | |
| Compliance | Material Standards | RoHS & Halogen-Free Compliant |

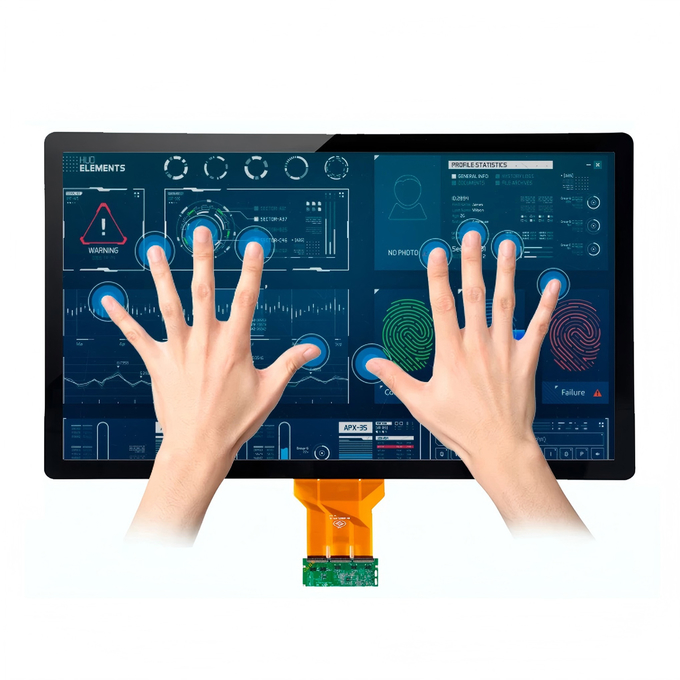

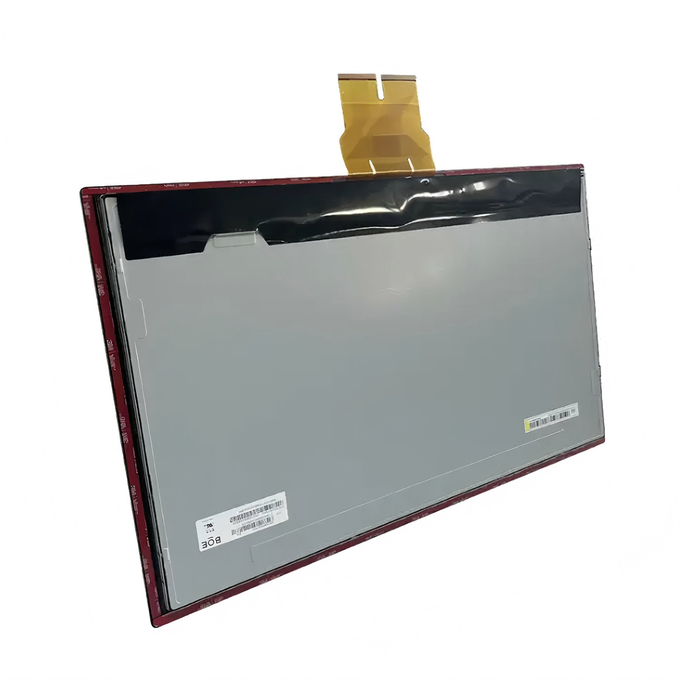

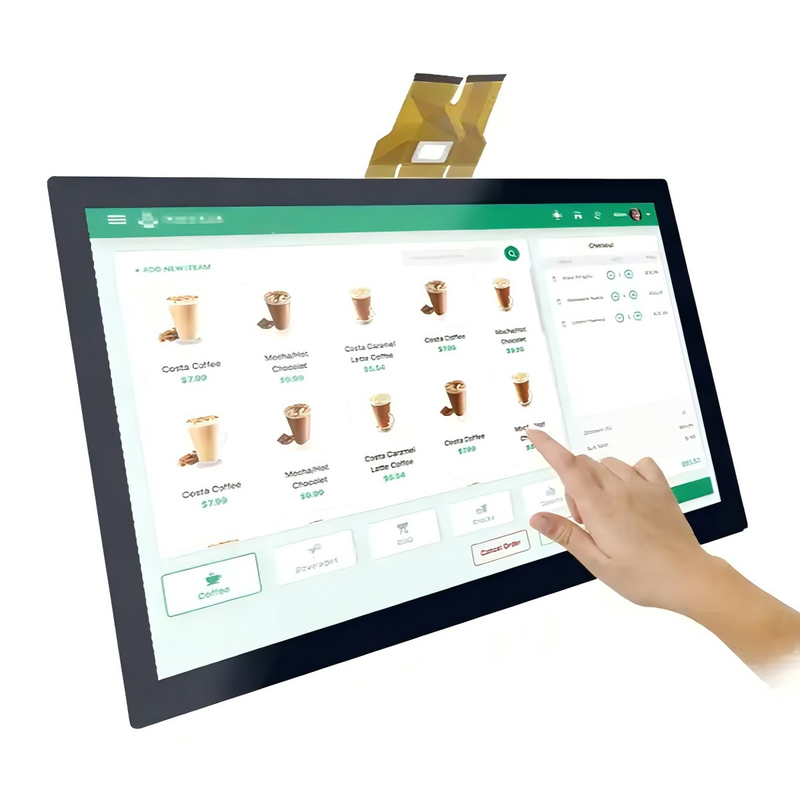

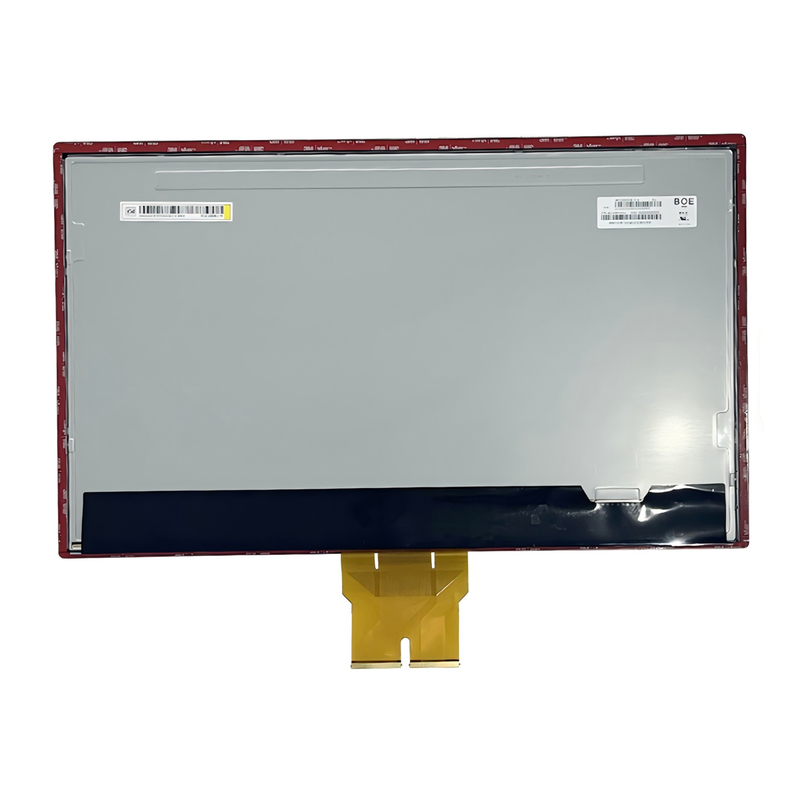

产品图像
