0.96英寸OLED显示模块，128x64像素 | SPI接口 | 蓝/白/黄蓝 | -40°C至80°C | 符合RoHS标准

产品中心/ product: TFT彩屏高亮液晶屏 TFT触摸屏 HDMI TFT显示器工业级TFT屏 OLED屏条型TFT屏圆形TFT屏方形TFT屏全视角TFT屏电阻触摸TFT屏电子墨水屏树莓派触摸屏 OLED模块
推荐产品/ hot

产地：深圳 / 中国

品牌：SAEF

型号：SFOM096YZ7-12864WB-01

认证：ISO9001 / ISO14000

资料下载视频播放

Brand:	Saef Technology	Model:	SFOM096YZ7-12864WB-01
Display Size:	0.96 Inch	Resolution:	128 × 64 Pixels
Active Area:	21.744 × 10.864 Mm	Technology:	Passive Matrix OLED
Color:	Blue/White/Yellow Blue (optional)	Driver IC:	SSD1306 / SSD1315 Optional
Operating Temp:	-40°C To +80°C	Interface:	4-wire SPI (default)
Voltage:	Logic: 3.0V \| Display: 12.0V	Compliance:	REACH & RoHS Compliant
Highlight:	SPI Interface OLED Display Module, 0.96” OLED Display Module, 128x64 Pixels OLED Display Module

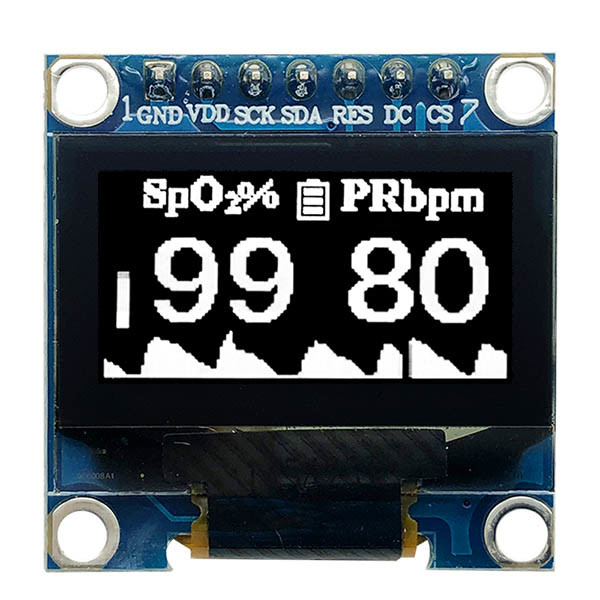

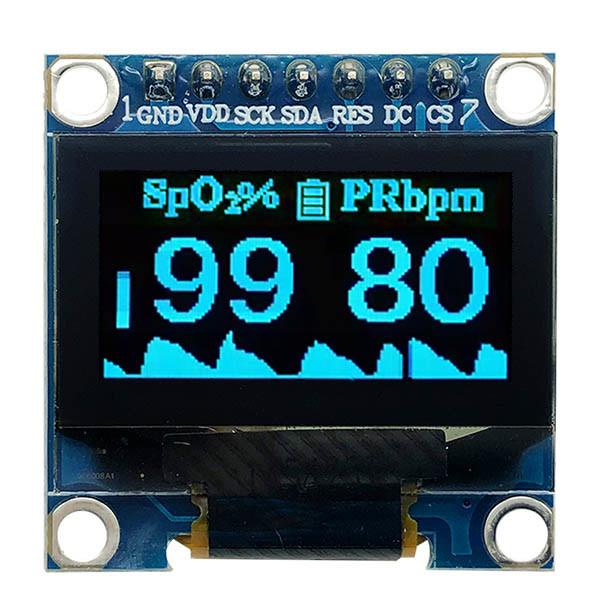

Saef Technology工业级0.96英寸OLED显示屏

这款高可靠性OLED模块专为嵌入式系统、物联网设备和便携式仪器设计，可在全球市场的极端环境中提供清晰的视觉效果。

主要特点：

双协议灵活性

• 支持SPI（4线） - 与Arduino、Raspberry Pi、STM32兼容。

极端环境就绪

在-40°C至85°C的温度范围内运行无故障——非常适合：

• 工业控制（欧盟/美国）

• 汽车诊断（德国/日本）

• 医疗器械（FDA/CE地区）

清晰的视觉表现

• 128×64分辨率 | 2000:1对比度 | 100cd/m²亮度

• 6点观看方向 | 自由视角

长期可靠性

• 在100cd/m²亮度下，使用寿命超过10,000小时

• 符合MIL-STD-105E标准 | 经过240小时的温度/湿度测试

全球合规

• 通过RoHS认证 | ISO 9001/14001标准制造

• 符合CE/FCC标准的设计（根据需求）

技术规格：

• 点尺寸：0.17×0.17毫米

• 功耗：≤0.5W（典型值）

• 尺寸：27.5 × 27.8 × 2.7 毫米

• 复位电路：内置初始化

应用：

• 人机界面面板 | 智能传感器 | 可穿戴技术

• 数控控制器（德国/意大利）| 实验室设备（美国/日本/韩国）

保修期：12个月（OEM可延长）

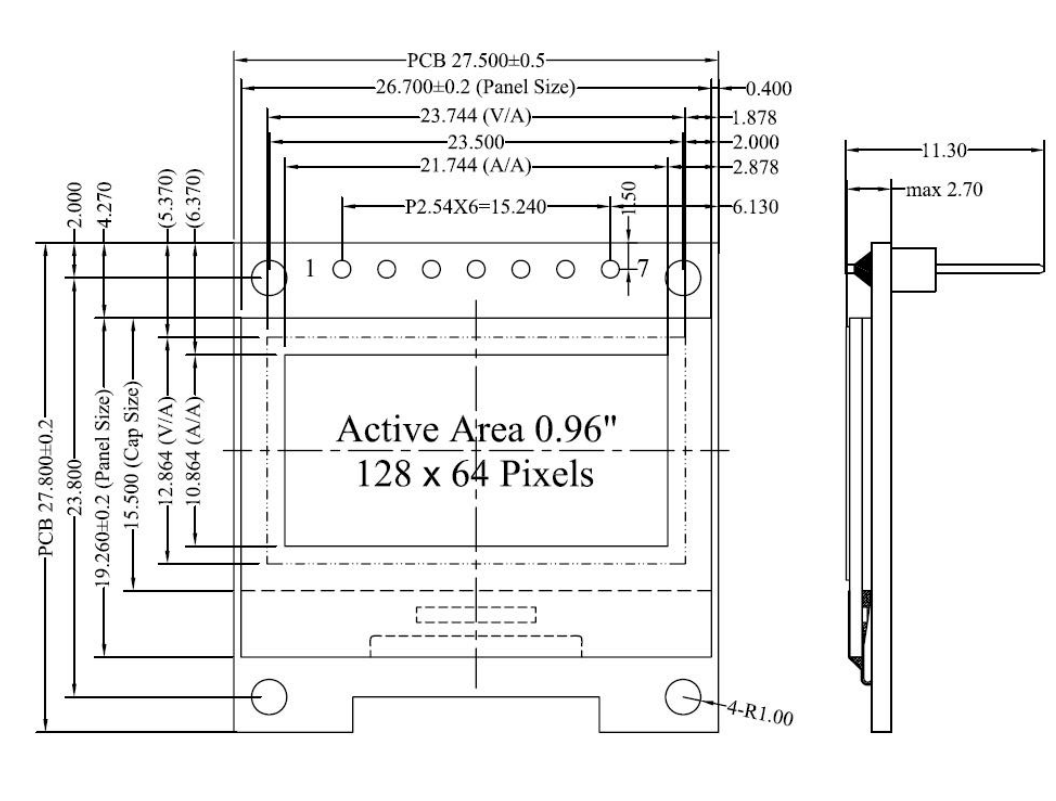

机械尺寸

详情-1

接口引脚定义

PIN	Symbol	Descriptions
1	GND	Ground of Logic Circuit
2	VDD	Power Supply for Logic
3	SCK	Serial clock input.
4	SDA	Serial data input.
5	RST	This pin is reset signal input.When the pin is low,initialization of the chip is executed.Keep this pin pull high during normal operation.
6	DC	This pin is Data/Command control pin.When the pin is pulled high and serial interface mode is selected,the data at SDIN will be interpreted as data.When it is pulled low,the data at SDIN will be transferred to the command register.In I2C mode,this pin acts as SA0 for slave address selection.
7	CS	Chip Select.Chip is selected when CS0="L".

光学特征

Characteristics	Symbol	Conditions	Min	Typ	Max	Unit
Brightness (VCC Supplied Externally)	Lbr	Note 5	90	-	-	cd/m2
Brightness (VC Generated by Internal DC/DC)	Lbr	Note 6	80	110	-	cd/m2
C.I.E. (White)	(x) (y)	C.I.E. 1931	0.25 0.27	0.29 0.31	0.33 0.35
Dark Room Contrast	CR		-	2000:1	-
Viewing Angle			-	Free	-	degree

DC特性

Characteristics	Symbol	Min	Typ	Max	Unit
Supply Voltage for Logic	VDD	-	3.3	-	V
Supply Voltage for Display (Supplied Externally)	VCC	8.5	9.0	9.5	V
Supply Voltage for DC/DC	VBAT	-	3.3	-	V
Supply Voltage for Display Generated by Internal DC/DC	VCC	7.0	-	7.5	V
High Level Input	VIH	0.8×VDD	-	VDD	V
Low Level Input	VIL	0	-	0.2×VDD	V
High Level Output	VOH	0.9×VDD	-	VDD	V
Low Level Output	VOL	0	-	0.1×VDD	V
Operating Current for VDD	IDD	-	160	220	μA
Operating Current for VCC (VCC Supplied Externally)	ICC	-	9	15	mA
Operating Current for VBAT (VCC Generated by Internal DC/DC)	IBAT	-	27.0	32.0	mA
Sleep Mode Current for VDD	IDD, SLEEP	-	-	10	μA
Sleep Mode Current for VCC	ICC, SLEEP	-	-	10	μA
