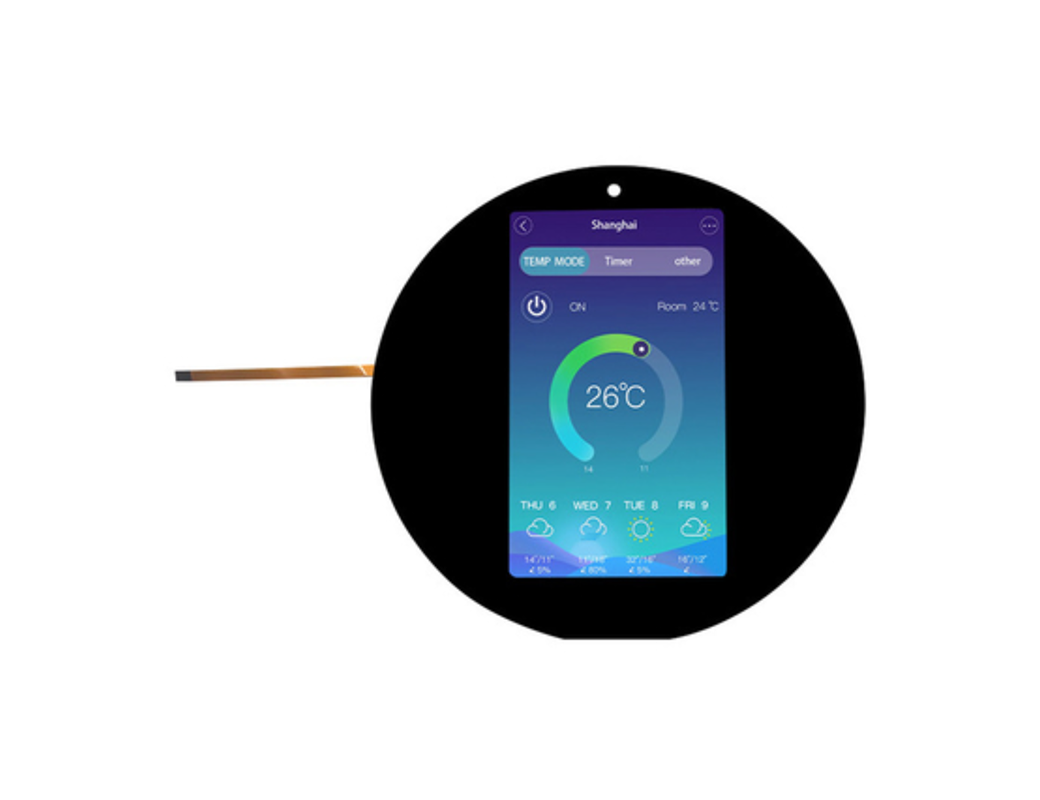

5 英寸 TFT LCD 模块 720×1280 像素 ILI9881C MIPI 接口带定制电容式触摸屏

产地：深圳 / 中国

型号：SF-TC500I-8725B-CT

认证：ISO9001 / ISO14000

资料下载视频播放

产品详情

5 英寸 TFT LCD 带 CTP，高清 720×1280 TFT PCAP 显示屏

介绍 SF-TC500I-8725B-CT，它拥有时尚的 5 英寸对角线尺寸 TFT LCD 模块，分辨率为 720×1280 像素。内嵌先进的 ILI9881C IC，集成控制器和驱动器功能，同时支持 MIPI 接口。电源电压 (Vdd) 在 2.6V 至 3.3V 范围内工作，典型值为 2.8V。该模块提供 IPS 型自由视角 (85/85/85/85)，确保从各个角度获得最佳可视性。

SF-TC500I-8725B-CT TFT LCD 模块专为纵向模式而设计，亮度为 300 尼特。此外，它还提供集成电阻式触摸屏或投射电容式触摸屏的选项，以满足不同的设计需求。工作温度范围为 -20℃ 至 +70℃，存储温度范围为 -30℃ 至 +80℃。这款 5 英寸 TFT LCD 模块广泛应用于工业设备、扫描仪、家庭自动化系统、门禁单元、监控设备、分析仪、安全系统，甚至花园灌溉系统，可提供多种应用。

主要优势：

· 出色的显示性能，包括背景颜色、亮度、视角和强度。

· 宽温范围，从 -20℃ 到 +70℃，非常适合工业环境。

· 确保稳定供应，可连续批量生产 5 年以上，消除使用寿命终止问题。

· 灵活选择带或不带电阻式触摸屏的配置。可根据要求提供定制的 CTP（电容式触摸屏）设计。

· 可定制的 FPC（柔性印刷电路）以适应各种接口、引脚号和引脚分配。

· LCD 行业内经济高效的解决方案，确保价格合理，同时不影响质量。

· 简化安装和维护程序，提高用户便利性。

产品特性

Product:	5″ IPS TFT LCD
Resolution:	720×1280 Dots
Interface:	MIPI (Customizable)
Touch Screen:	PCAP Optional
Viewing Direction:	IPS All Viewing Angle(85/85/85/85)
PCAP Structure:	GFF
LCD Controller:	ILI9881C
CTP Controller:	GT911
Cover Glass Dimension:	Customizable
Pin Number:	25 Pins
Connection:	FPC Plugging (customizable)
Surface Luminance:	300 Cd/m2(nits)
LED Lifetime:	40,000 Hours
Compliance:	REACH & RoHS Compliant

5 英寸 TFT LCD 带 CTP，5 英寸高清 720×1280 TFT PCAP 显示屏产品图纸

接口引脚定义

NO.	PIN NAME	I/O	Description
1	LEDA	O	LED Anode
2	LEDK	O	LED Cathode
3	VCC	I	Power Supply 2.8V
4	IOVCC	I	Power Supply 1.8V/2.8V Voltage
5	GND	I	Power Ground
6	CLKP	I/O	DSI-CLK+ clock signals
7	CLKN	I/O	DSI-CLK- clock signals
8	GND	I	Power Ground
9	D0N	I/O	DSI-D0- data signals
10	D0P	I/O	DSI-D0+ data signals
11	GND	I	Power Ground
12	D1N	I/O	DSI-D1- data signals
13	D1P	I/O	DSI-D1+ data signals
14	GND	I	Power Ground
15	D2N	NC	DSI-D2- data signals
16	D2P	NC	DSI-D2+ data signals
17	GND	I	Power Ground
18	D3N	NC	DSI-D3- data signals
19	D3P	NC	DSI-D3+ data signals
20	GND	I	Power Ground
21	TE	I	Power Supply 2.8V
22	LCD_ID	I	LCD_ID
23	RESET	I	Register select pin
24	GND	I	Power Ground
25	GND	I	Power Ground

最大绝对限度

Item	Symbol	Value	Unit
Power supply voltage for logic	VDD	0.3~4.6	V
Input voltage	Vin	VDD+0.3	V
Operating temperature	Topr	-20 to 70	°C
Storage temperature	Tstg	-30 to 80	°C

直流特性 (VDD=2.8V,Ta=25°C)

Item	Symbol	Min	Type	Max	Unit	Test condition
Operating voltage	VDD	2.6	2.8	3.3	V	–
Supply current	IDD	–	–	–	mA	VDD=2.8V,Ta=25°C
Input voltage	VIH	0.8VDD	–	VDD	V	–
Input voltage	VIL	0	–	0.3VDD	V	–
Input leakage current	IIL	-1.0	–	–	mA	VIN=VDD or VSS
