产品概述
SFTO430JS-7025A-T 是一款 TFT LCD 模块，拥有 4.3 英寸对角线横向显示屏，分辨率高达 480×272 像素。该模块采用 ST7283 集成电路供电，无缝支持 MIPI 接口。这款 4.3 英寸 TFT 显示器的工作电压范围为 3V 至 3.6V（典型值为 3.3V），可靠性高。
这款 4.3 英寸 TFT 模块采用 IPS 显示屏类型，可确保全视角（最大 85/85/85/85），提供身临其境的视觉体验。显示亮度为 500 尼特，在各种环境下都熠熠生辉。从寒冷的 -20 ℃ 到炎热的 +70 ℃，其工作范围涵盖了广泛的温度范围，存储能力范围从 -30 ℃ 到 +80 ℃。
无论是室内还是室外，这款多功能 4.3 英寸 IPS TFT LCD 都能巧妙地满足各种显示需求。它是工业设备、扫描仪、家庭自动化、门禁系统、监控设备、分析仪、安全系统、花园灌溉系统等的理想选择，是多功能性和高性能的典范。
快速概览
► 4.3 英寸 TFT LCD 模块，也称为 4.3 英寸 TFT 模块
► 分辨率：480×272 点
► 视角：IPS，确保最佳视角
► 接口：RGB
► 工作温度范围：-20℃ 至 +70℃
► 集成驱动 IC：ST7283
► 控制板：不包括
► 亮度 (cd/m²)：惊人的 500
► 框架通孔：无
► 触摸面板：配备灵敏的电阻式触摸屏
规格参数
| Product: | 4.3 Inch Resistive Touchscreen TFT |
| Resolution: | 480×272 |
| Surface Luminance: | 500 Cd/m2 (nits) |
| Viewing Direction: | IPS, All Viewing Angles |
| Interface: | RGB |
| Driver IC: | ST7283 |
| Pin Number: | 40 Pins |
| Touch Screen: | Resistive Touch Panel (RTP) |
| Connection: | ZIF FPC 46mm |
| Operating Voltage: | 3.3V |
| Operating Temp.: | 20℃ To +70℃ |
| Storage Temp.: | -30℃ To +80℃ |
| LED Lifetime: | 40,000 Hours |
| Compliance: | REACH & RoHS Compliant |

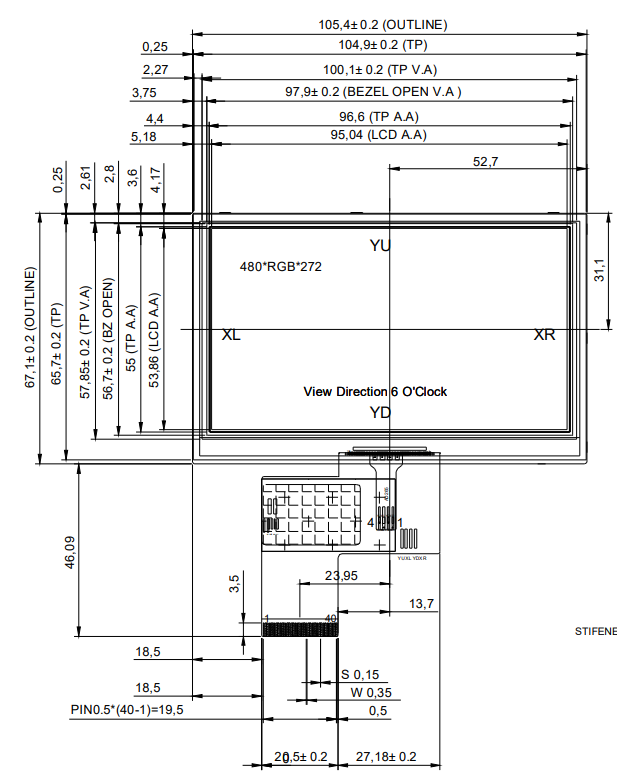

外形结构图
接口引脚定义
| NO. | PIN NAME | Description |
| 1 | VLED A | Power for LED backlight anode |
| 2 | VLED K1 | Power for LED backlight cathode |
| 3 | VLED K2 | Power for LED backlight cathode |
| 4 | GND | Power ground |
| 5 | VCC | Power Supply 2.8V Voltage |
| 6 | RESET | – The external reset input – Initializes the chip with a low input. Be sure to execute a power-on reset after supplying power. |
| 7 | NC | |
| 8 | NC | |
| 9 | SDA | SPI Data signal |
| 10 | SCK | SPI Clock signal |
| 11 | CS | SPI Chip Select signal |
| 12 | PCLK | RGB DOT Clock signal |
| 13 | DE | RGB Data Enable signal |
| 14 | VSYNC | RGB frame synchronizing signal |
| 15 | HSYNC | RGB line synchronizing signal |
| 16-33 | DB0-DB17 | RGB data signal |
| 34 | GND | Ground |
| 35 | TP_INT | Touch interrupt |
| 36 | TP_SDA | Touch IIC data signal |
| 37 | TP_SCL | Touch IIC Clock signal |
| 38 | TP_RESET | Touch reset signal |
| 39 | TP_VCI | Touch power supply |
| 40 | GND | Power ground |

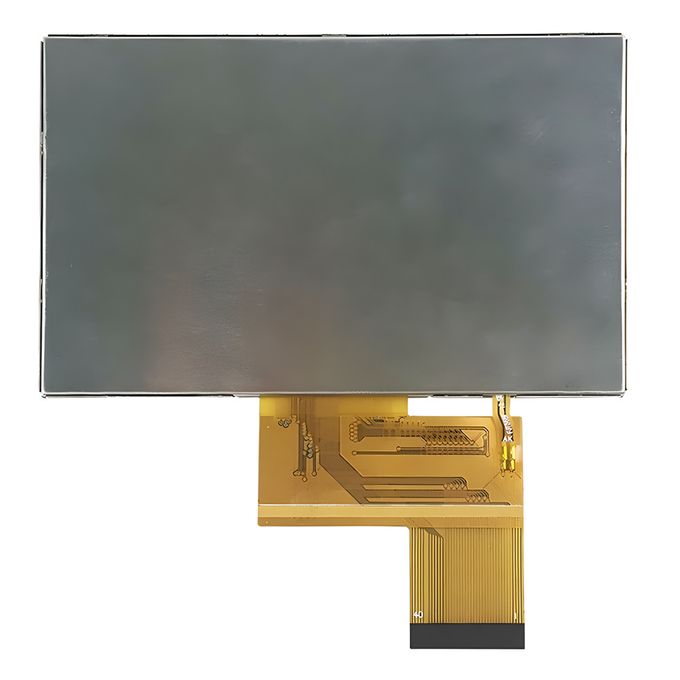

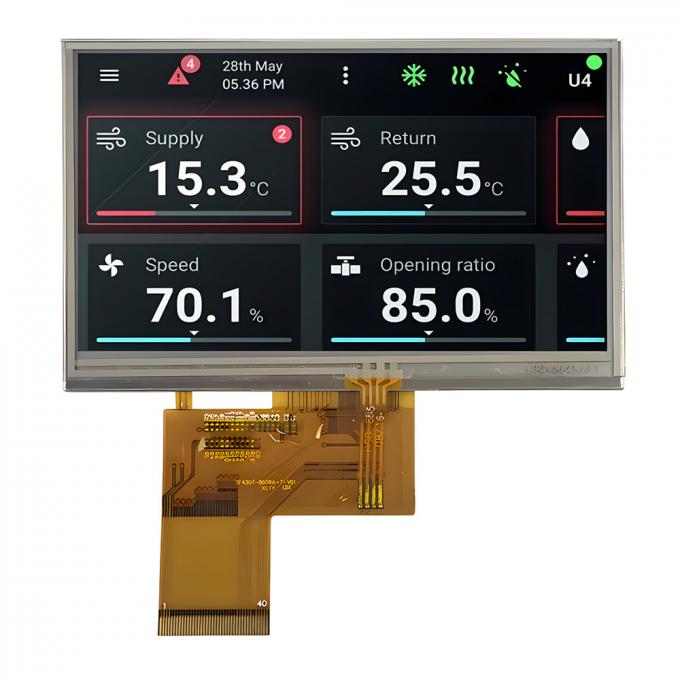

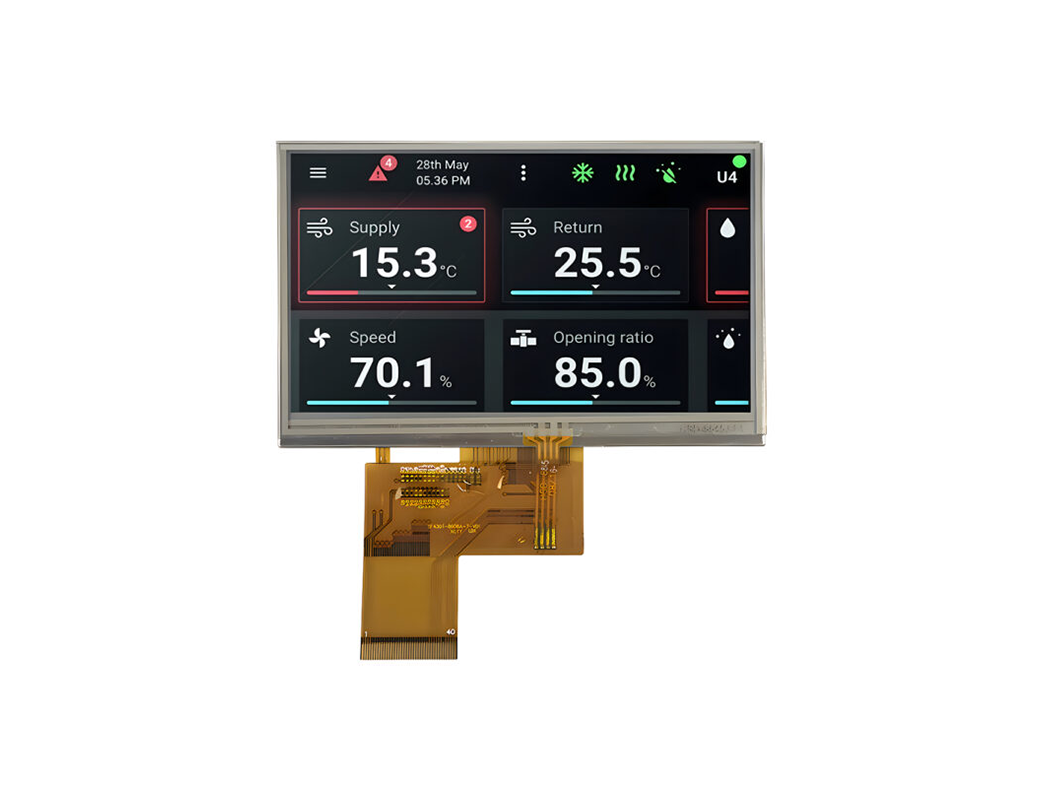

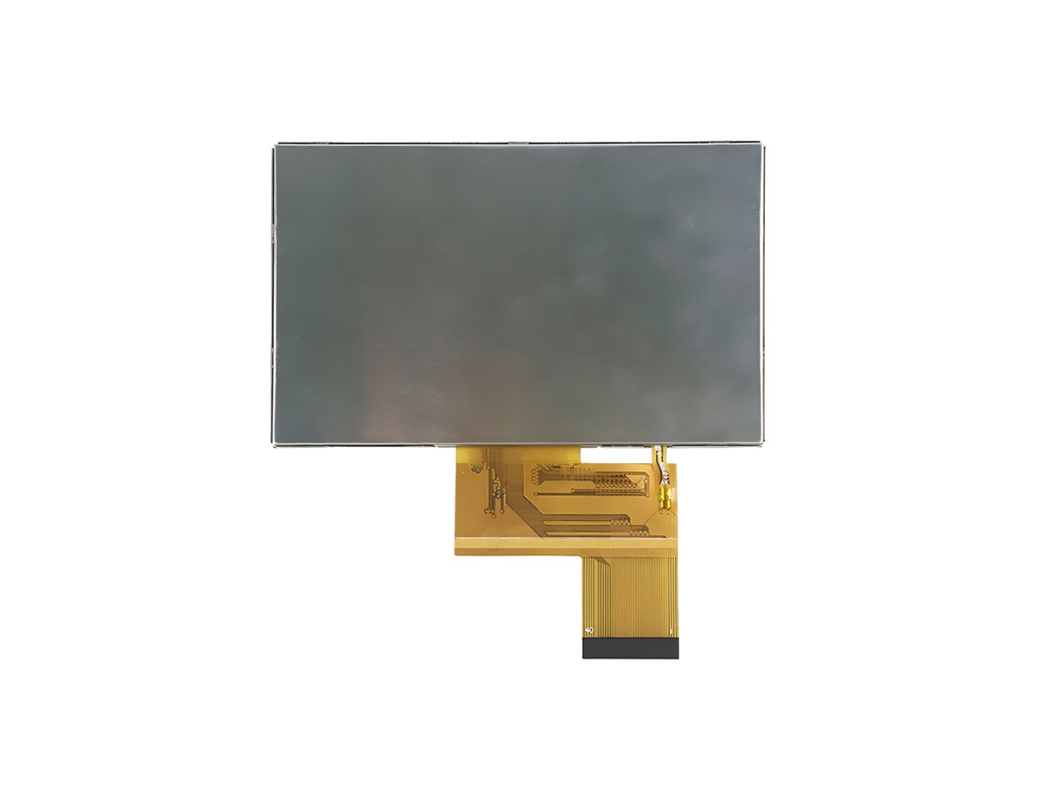

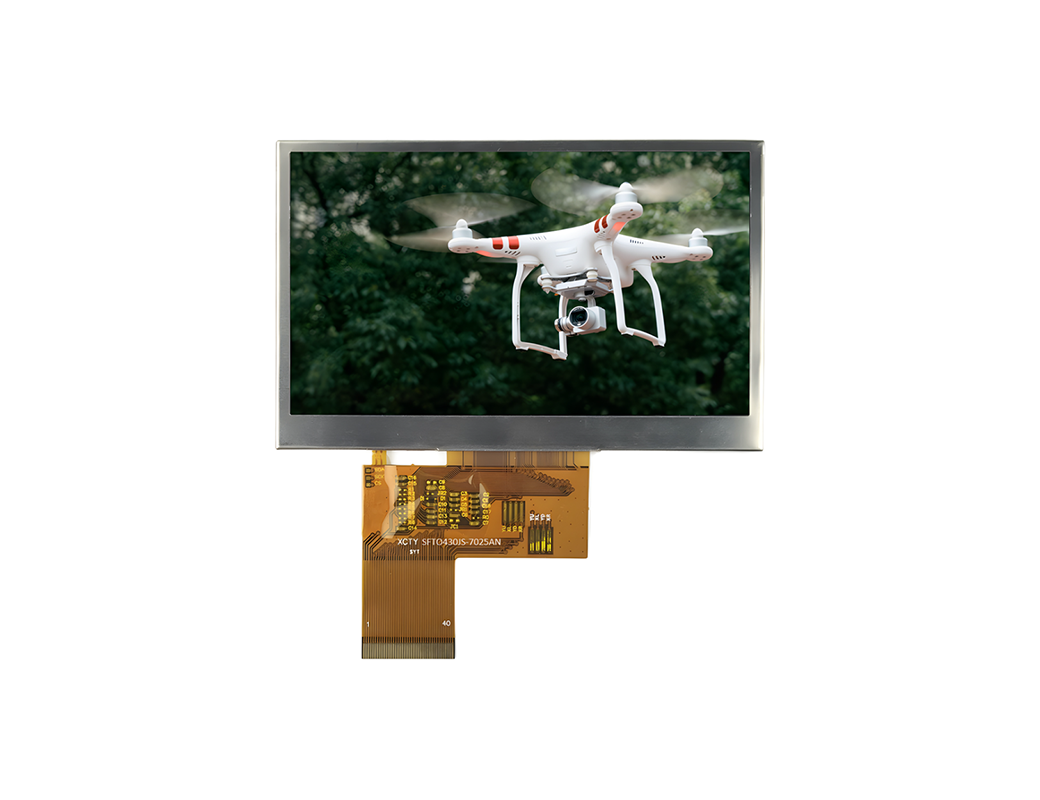

产品图像
