探索我们 1.44 英寸 TFT LCD 显示屏的辉煌，这是一款迷人的 1.5 英寸方形屏幕，分辨率为 128×128 像素，具有 8 位 MPU 插入类型。
1.44 英寸 (1.5″) TFT LCD 显示屏描述：
了解 SF-TC144H-8163A-T，这是一款尖端的 1.44 英寸方形模式 TFT LCD 模块，具有电阻式触摸屏 (RTP)。该模块展示了动态 128×128 像素分辨率和 MPU 8 位接口。配备 ST7735 驱动器 IC（与 ILI9163C IC 兼容），可在 2.6V 至 3.3V 的模拟 (Vcc) 电源电压范围内完美运行，典型值为 2.8V。值得注意的是，该模块采用防眩光表面面板，确保 12 点钟方向的最佳可视性和 6 点钟方向的灰度反转。
SF-TC144H-8163A-T 模块采用方形 TFT-LCD 设计，亮度为 200 尼特（典型值），彰显卓越品质。或者，您也可以选择 SF-TC144H-8163A-N 型号，享受无触摸体验。该模块可在 -20°C 至 +70°C 的温度范围内无缝运行，存储温度为 -30°C 至 +80°C，可确保在不同环境下的性能。通过我们创新的 TFT LCD 显示模块提升您的视觉体验。
规格参数：
| Product: | 1.44 Inch TFT Display | Touch Screen: | Resistive Touch Panel |
| Resolution: | 128×128 | Cover Glass Dimension: | Customizable |
| Viewing Direction: | 12:00 | Interface: | MPU 8 Bit |
| Pin Number: | 24 Pins | Connection: | ZIF FPC |
| Surface Luminance: | 200 Cd/m2 (nits) | LED Lifetime: | 40,000 Hours |
| Driver IC: | ST7735 | Compliance: | REACH & RoHS Compliant |
1.44 英寸（1.5 英寸）电阻式触摸屏 TFT LCD 显示屏产品图纸
接口引脚定义
| NO. | PIN NAME | I/O | Description |
| 1 | GND | I | Ground |
| 2 | IOVCC | I | Power Supply 1.8V/2.8V Voltage |
| 3 | VDD | I | Power Supply 2.8V Voltage |
| 4 | WR | I | Write strobe signal input pin |
| 5 | DB0 | I/O | Display Data I/O |
| 6 | DB2 | I/O | Display Data I/O |
| 7 | DB4 | I/O | Display Data I/O |
| 8 | DB6 | I/O | Display Data I/O |
| 9 | CS | I | Register select input pin |
| 10 | RESET | I | Reset Pin |
| 11 | DB7 | I/O | Display Data I/O |
| 12 | DB5 | I/O | Display Data I/O |
| 13 | DB3 | I/O | Display Data I/O |
| 14 | DB1 | I/O | Display Data I/O |
| 15 | RS | I | Register select signal |
| 16 | /RD | I | Read strobe signal input pin |
| 17 | LED-A | O | LED Anode |
| 18 | LED-K | O | LED Cathodes |
最大绝对限度
| Item | Symbol | Value | Unit |
| Power supply voltage for logic | VDD | 1.6~3.3 | V |
| Input voltage | Vin | VDD+0.3 | V |
| Operating temperature | Topr | -10 to 60 | °C |
| Storage temperature | Tstg | -20 to 60 | °C |
直流特性 (VDD=2.8V,Ta=25°C)
| Item | Symbol | Min | Type | Max | Unit | Test Condition |
| Operating voltage | VDD | 2.6 | 2.8 | 3.3 | V | – |
| Supply current | IDD | – | – | 5 | mA | VDD=2.8V,Ta=25°C |
| Input voltage | VIH | 0.8VDD | – | VDD | V | – |
| VIL | 0 | – | 0.2VDD | V | ||
| Input leakage current | IIL | -1.0 | – | 1.0 | mA | VIN=VDD or VSS |

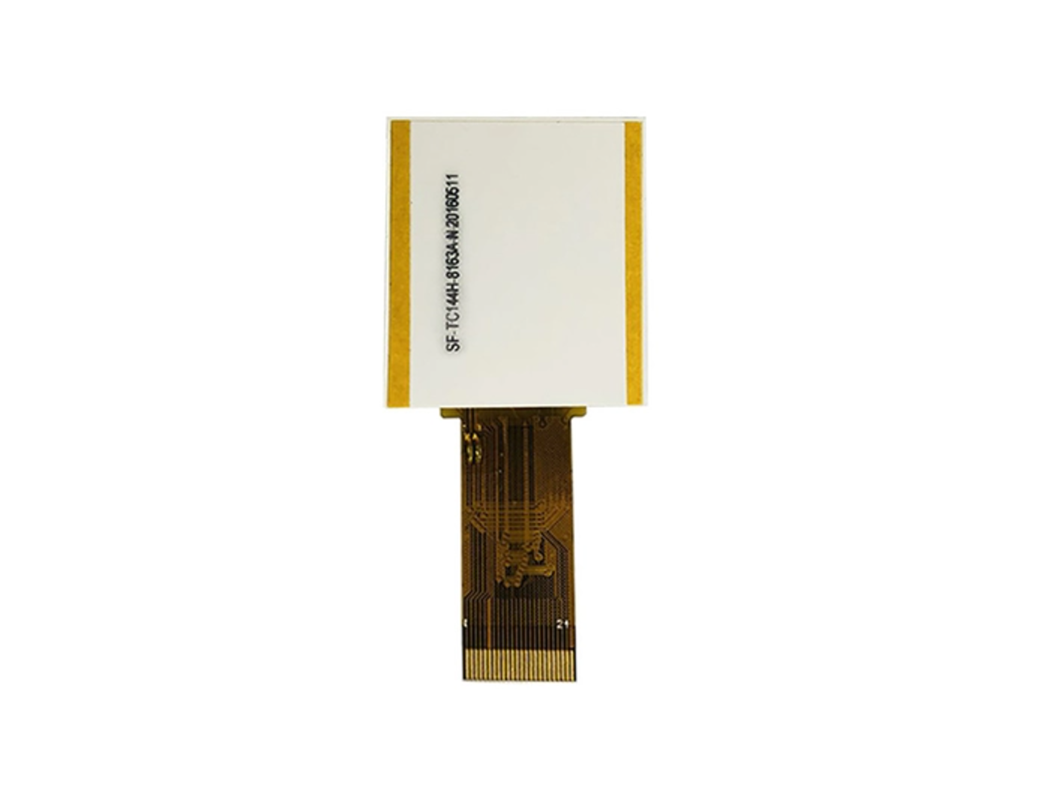

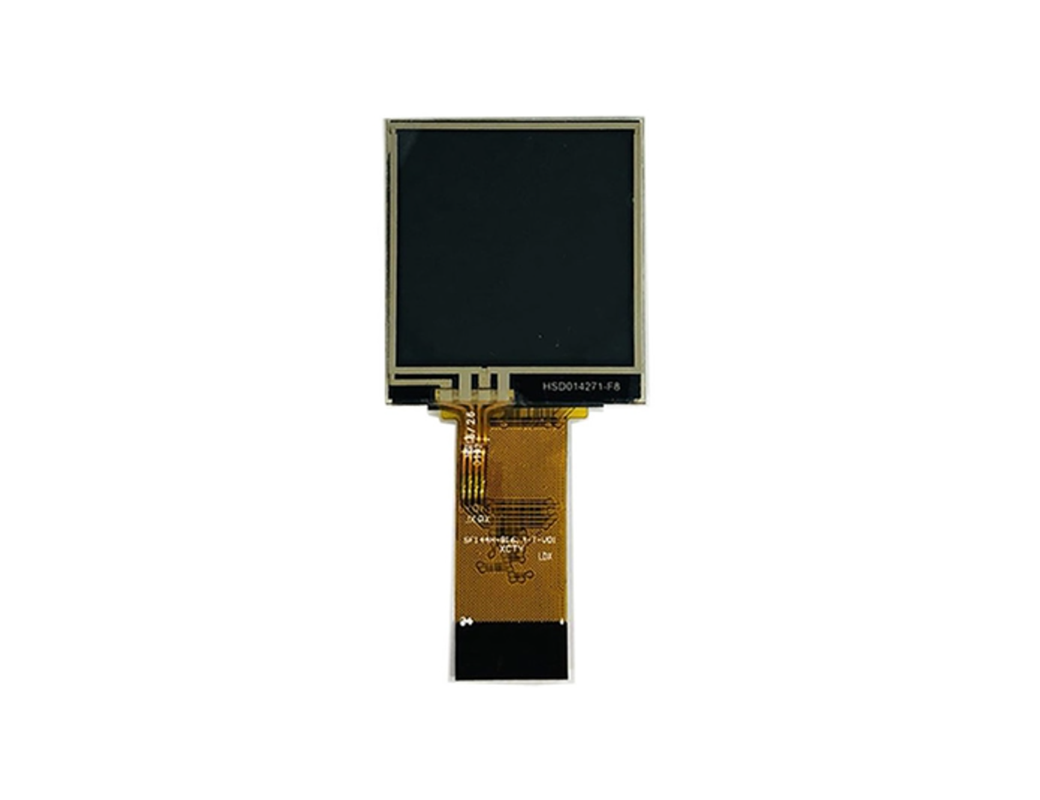

1.44 英寸（1.5 英寸）电阻式触摸屏 TFT LCD 显示屏产品图像
