揭开 SF-TC320S-9951H-N 的面纱：3.2 英寸的视觉瑰宝
介绍 SF-TC320S-9951H-N，这是一款 3.2 英寸纵向模式 TFT LCD 显示屏，拥有鲜艳的 480×800 分辨率。其亮度为 350 cd/nits（典型值），对比度为 500:1（典型值）。为这一视觉奇迹供电的是 2.6V 至 3.3V 的电源电压 (VCC)。从寒冷的 -20 ℃ 到温暖的 +70 ℃，这款 3.2 英寸 IPS-LCD TFT 始终保持稳定，存储温度在 -30 ℃ 至 +80 ℃ 之间。
这款小巧但功能强大的显示器适用于多种应用：
· 物联网 (IoT) 集成：无缝嵌入到智能家居和工业控制等物联网生态系统中。
· 医疗奇迹：从救命的便携式除颤器到精确的胰岛素泵，它是医疗创新的心跳。
· 工业自动化：以其精确性彻底改变机器控制和过程监控。
· 游戏盛宴：以其身临其境的视觉体验提升手持游戏机。
· 这些只是对其无限潜力的一瞥。每个应用程序都为其像素注入了生命，并根据不同的需求和愿望进行量身定制。
主要特点：
· 分辨率：清晰的 480×800 像素阵列描绘出无限可能。
· 驱动 IC：由 HX8369 供电，它是无缝 RGB 接口背后的大脑。
· 电源：Vdd 范围从 2.6V 到 3.3V，可确保稳定的性能。
· 观看乐趣：沉浸在 IPS 的荣耀中，提供完整的 85/85/85/85 视角。
· 亮度定制：从 350 尼特到耀眼的 1000 尼特，根据您的明亮梦想量身定制。
· 耐温性：从冰冻的 -20 ℃ 到炙热的 +70 ℃，它是您在室内和室外的忠实伙伴。
SF-TC320S-9951H-N 功能多样、适应性强、视觉效果引人注目，突破界限，可提供如您想象中一样多样化的显示解决方案。
规格参数
| Product: | 3.2″ IPS TFT LCD |
| Resolution: | 480×800 Pixels |
| Interface: | RGB Interface |
| Touch Screen: | Without Touch Screen |
| Connection: | ZIF FPC |
| Driver IC: | HX8369 |
| Viewing Direction: | IPS All Viewing Angles |
| Pin Number: | 39 Pins |
| Surface Luminance: | 350 Cd/m2 |
| Operating Temp.: | -20℃ To +70℃ |
| Storage Temp.: | -30℃ To +80℃ |
| Compliance: | REACH & RoHS Compliant |
3.2 英寸 IPS TFT LCD 480×800 像素 RGB 接口外形结构图
接口引脚定义
| NO. | PIN NAME | I/O | Description |
| 1 | GND | I | Ground |
| 2 | IOVCC | I | Power Supply 2.8V/1.8V Voltage |
| 3 | VCC | I | Power Supply 2.8V Voltage |
| 4 | CS | I | Input pin for chip selection signal |
| 5 | SCL | I | SPI Clock Signal |
| 6 | SDA | I/O | SPI Interface Input/output Pin |
| 7 | RESET | I | LCM Reset input signal |
| 8 | ENABLE | I | Input Data enable control |
| 9 | DOTCLK | I | Clock Signal to Sample each date |
| 10 | HSYNC | I | Horizontal Synchronizing Signal |
| 11 | VSYNC | I | Vertical Synchronizing Signal |
| 12-17 | B0-B5 | I/O | Display Data I/O |
| 18-23 | G0-G5 | I/O | Display Data I/O |
| 24-29 | R0-R5 | I/O | Display Data I/O |
| 30 | NC | – | Set Open |
| 31 | LED-K | O | LED Cathode |
| 32 | NC | – | Set Open |
| 33 | LED-A | O | LED Anode |
| 34 | NC | – | Set Open |
| 35 | XL | I | Touch Panel Pin |
| 36 | XR | I | Touch Panel Pin |
| 37 | YU | I | Touch Panel Pin |
| 38 | YD | I | Touch Panel Pin |
| 39 | GND | I | Ground |
最大绝对限度值
| Item | Symbol | Value | Unit |
| Power supply voltage for logic | VDD | 0.3~4.6 | V |
| Input voltage | Vin | VDD+0.3 | V |
| Operating temperature | Topr | -20to 70 | °C |
| Storage temperature | Tstg | -30 to 80 | °C |
直流特性 (VDD=2.8V,Ta=25°C)
| Item | Symbol | Min | Type | Max | Unit | Test condition |
| Operating voltage | VDD | 2.6 | 2.8 | 3.3 | V | – |
| Supply current | IDD | – | – | 30 | mA | VDD=2.8V,Ta=25°C |
| Input voltage | VIH | 0.8VDD | – | VDD | V | – |
| VIL | 0 | – | 0.2VDD | V | ||
| Input leakage current | IIL | -1.0 | – | 1.0 | mA | VIN=VDD or VSS |
背光电光特性
| Item | Symbol | MIN | TYP | MAX | UNIT | TestCondition |
| Supply Voltage | Vf | 19.2 | V | If= 20 mA | ||
| Supply Current | If | – | 15 | 20 | mA | – |
| Reverse Voltage | Vr | – | – | 5 | V | – |
| Power dissipation | Pd | – | 288 | – | mW | – |
| Luminous Intensity | – | 280 | – | Cd/m2 | If= 20 mA | |
| Uniformity for LCM | – | 80 | – | – | ％ | If= 20 mA |

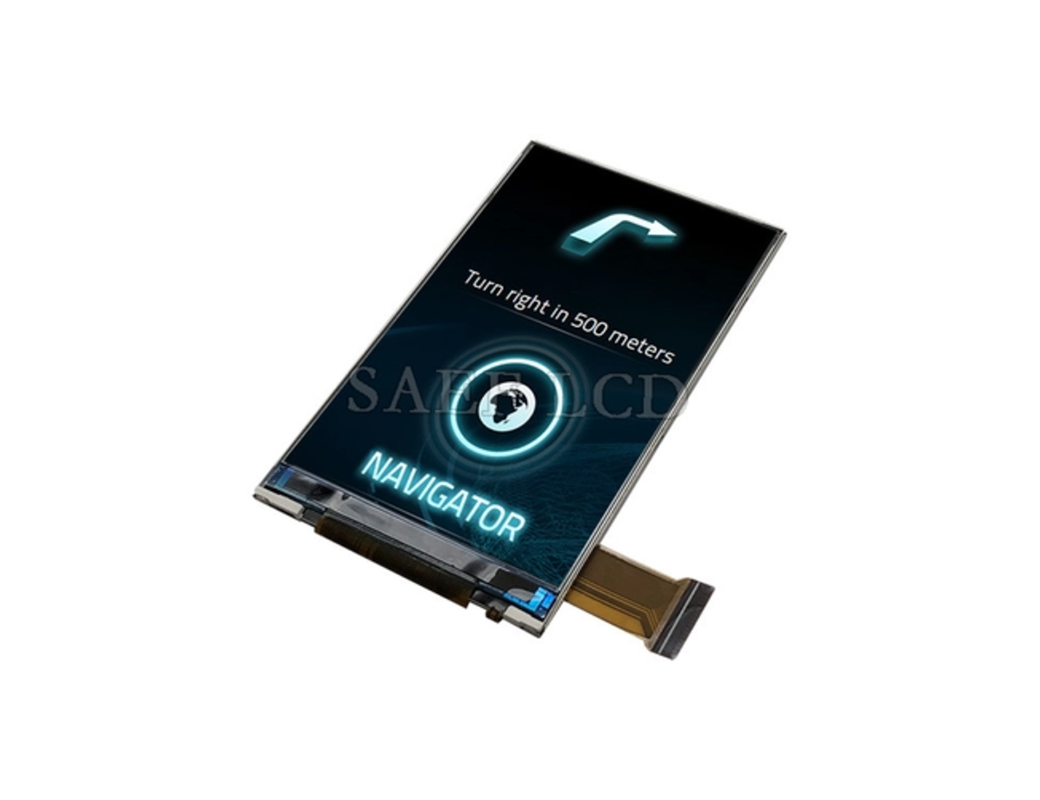

3.2 英寸 IPS TFT LCD 480×800 像素 RGB 接口产品图片
