产品概述
您是否正在寻找一种紧凑而强大的显示解决方案，能够提供鲜艳的色彩和清晰的视觉效果？不要再看了！我们很高兴推出我们最新的2英寸彩色屏幕IPS全视图TFT LCD屏幕。这款尖端显示器旨在满足现代应用的需求，以紧凑的外形提供最佳视觉效果。
主要特点
卓越的视觉效果：这款TFT LCD屏幕分辨率为240 x 320像素，可提供清晰的图像和鲜艳的色彩，确保您的内容栩栩如生。
IPS技术：平面内切换（IPS）技术提供高达178度的宽视角，非常适合从多个角度观看的各种应用。无论从侧面、上方还是下方观察，颜色都保持一致，享受无色彩失真或褪色的全视图体验。
多功能接口：该显示器具有SPI（串行外围接口）和RGB（红绿蓝）接口选项，使其与各种微控制器和开发平台兼容。这种多功能性使集成到您的项目中变得轻而易举。
紧凑型设计：2英寸的尺寸使其非常适合便携式设备、可穿戴设备和其他空间受限的应用，而不会影响性能。
应用
这款2英寸IPS TFT LCD屏幕非常适合各种应用，包括但不限于：
手持设备
工业设备显示器
智能家居产品
医疗器械
电子消费品
游戏设备
汽车仪表板
为什么选择我们的显示器？
质量保证：我们的TFT LCD屏幕经过严格的质量检查，以确保耐用性和性能，为您提供可靠的显示解决方案。
用户友好的集成：配备全面的文档和支持，将我们的屏幕集成到您的项目中简单明了。
创新设计：我们的显示器采用先进技术进行增强，不仅达到而且超过了行业标准，使其成为开发人员和工程师的首选。
使用我们最先进的2英寸彩色屏幕IPS全视图TFT LCD屏幕，提升您项目的视觉体验。有关更多信息，包括定价和可用性，或下订单，请立即联系我们！
结论
无论您是在开发新产品还是升级现有产品，我们信创天源的2英寸彩色TFT LCD屏幕都是提高可用性完美选择。
规格参数
| Product: | 2.0″ TFT LCD |
| Touch Screen: | No |
| Resolution: | 240×320 Dots |
| Viewing Direction: | ALL |
| Interface: | SPI+RGB Interface |
| Pin Number: | 26 Pins |
| Connection: | ZIF type |
| Surface Luminance: | 250 Cd/m2 |
| Operating Temp.: | -20℃ To +70℃ |
| Compliance: | REACH & RoHS Compliant |

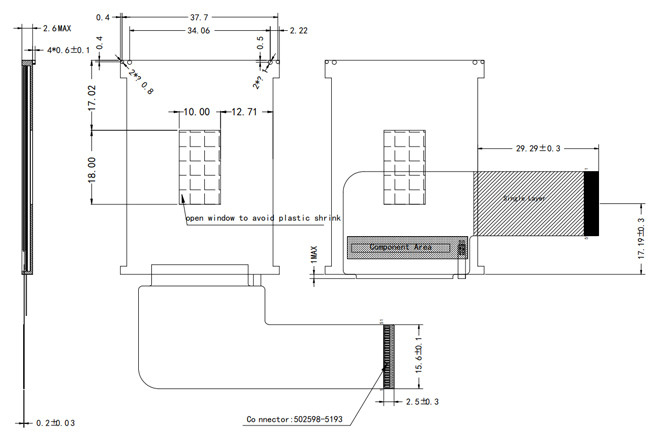

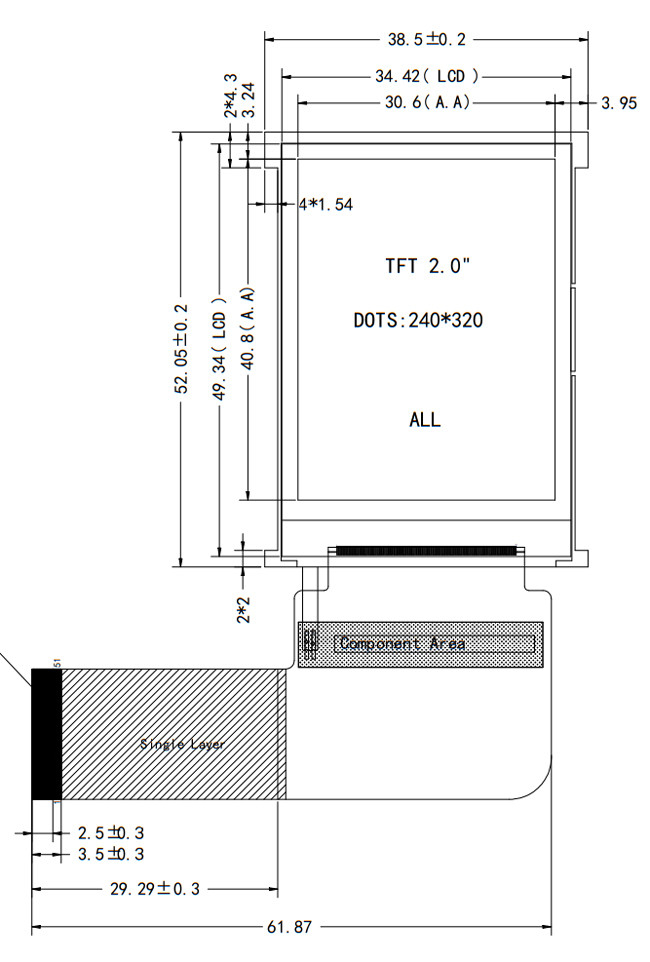

产品结构图
接口定义
| NO. | PIN NAME | I/O | Description |
| 1-2 | LEDA | I | LED Anode |
| 3 | NC | – | – |
| 4-6 | LEDK | I | LED Cathode |
| 7-8 | GND | I | Ground |
| 9 | FMARK | I | Tearing effect output pin |
| 10-11 | GND | I | Ground |
| 12 | RESET | I | LCM Reset input signal |
| 13 | CS | I | Input pin for chip selection signal |
| 14 | SCL | I | SPI Clock Signal |
| 15 | VSYNC | I | Vertical Synchronizing Signal |
| 16 | HSYNC | I | Horizontal Synchronizing Signal |
| 17 | ENABLE | I | Input Data enable control |
| 18 | DOTCLK | I | Clock Signal to Sample each date |
| 19-20 | GND | I | Ground |
| 21-26 | R5-R0 | I/O | Display Data I/O (R5-R0) |
| 27-28 | GND | I | Ground |
| 29-34 | G5-G0 | I/O | Display Data I/O (G5-G0) |
| 35-36 | GND | I | Ground |
| 37-42 | B5-B0 | I/O | Display Data I/O (B5-B0) |
| 43-44 | GND | I | Ground |
| 45 | SDI | I | SPI Interface Input Pin |
| 46 | SDO | I | Read strobe signal input pin |
| 47-48 | GND | I | Ground |
| 49 | IOVCC | I | Power Supply 2.8V/1.8V Voltage |
| 50-51 | VCC | I | Power Supply 2.8V Voltage |
最大绝对限度
| Item | Symbol | Value | Unit |
| Power supply voltage for logic | VDD | 1.6~3.3 | V |
| Input voltage | Vin | VDD+0.3 | V |
| Operating temperature | Topr | -20 to 70 | °C |
| Storage temperature | Tstg | -30 to 80 | °C |
直流特性 (VDD=2.8V,Ta=25°C)
| Item | Symbol | Min | Type | Max | Unit | Test condition |
| Operating voltage | VDD | * | 2.8 | 3.3 | V | – |
| Supply current | IDD | – | – | 20 | mA | VDD=2.8V,Ta=25°C |
| Input voltage | VIH | 0.8VDD | – | VDD | V | – |
| VIL | 0 | – | 0.2VDD | V | ||
| Input leakage current | IIL | -1.0 | – | 1.0 | mA | VIN=VDD or VSS |
背光电光特性
| Item | Symbol | MIN | TYP | MAX | UNIT | Test Condition |
| Supply Voltage | Vf | 9.2 | 9.6 | 9.8 | V | If=20 mA |
| Supply Current | If | – | 20 | – | mA | – |
| Reverse Voltage | Vr | – | – | 5 | V | – |
| Power dissipation | Pd | – | 192 | – | mW | – |
| Luminous Intensity for LCM | – | – | 250 | – | Cd/m2 | If=20mA |
| Uniformity for LCM | – | 80 | – | – | ％ | If=20 mA |
光学特性
| No. | ITEM | Symbol | Conditions | Specification | Unit | Note | |||
| Min | Typ | Max | |||||||
| 1 | Response Time | Tr+Tf | 25℃ | – | 15 | – | Ms | (1)(2) | |
| 2 | Transmittance (With PL) | T(%) | – | – | 7.1 | – | – | – | |
| 3 | Contrast Rate | Cr | θ=0, Normal viewing angle | – | 250 | – | – | (1)(3) | |
| 4 | Viewing Angle | Hor. | θR | CR>10 | – | 80 | – | Deg | – |
| θL | – | 80 | – | ||||||
| Ver. | Θ+ | – | 80 | – | |||||
| Θ- | – | 80 | – | ||||||

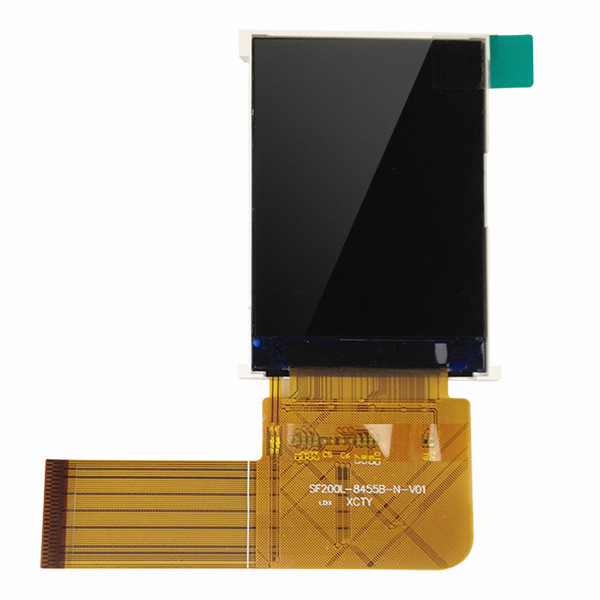

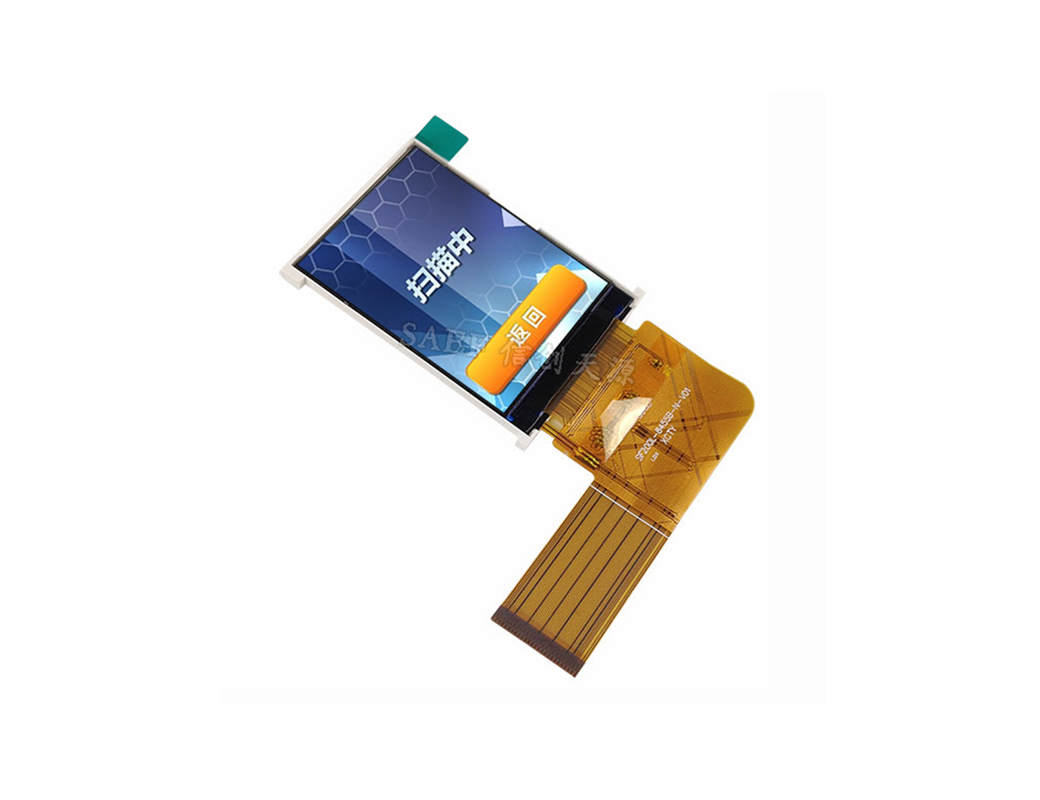

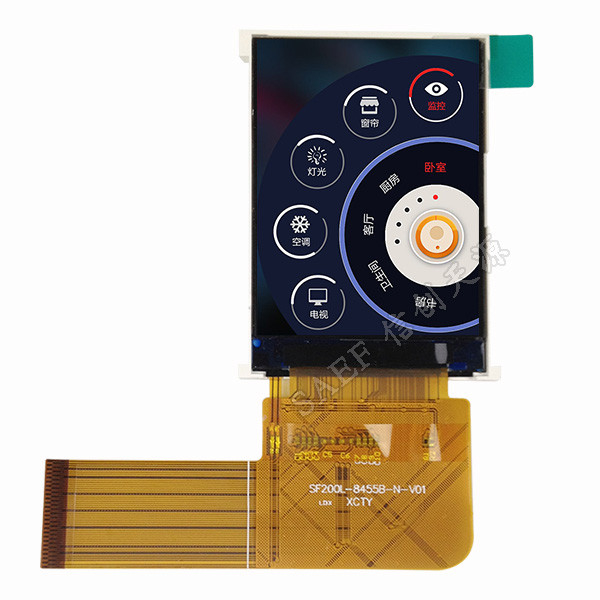

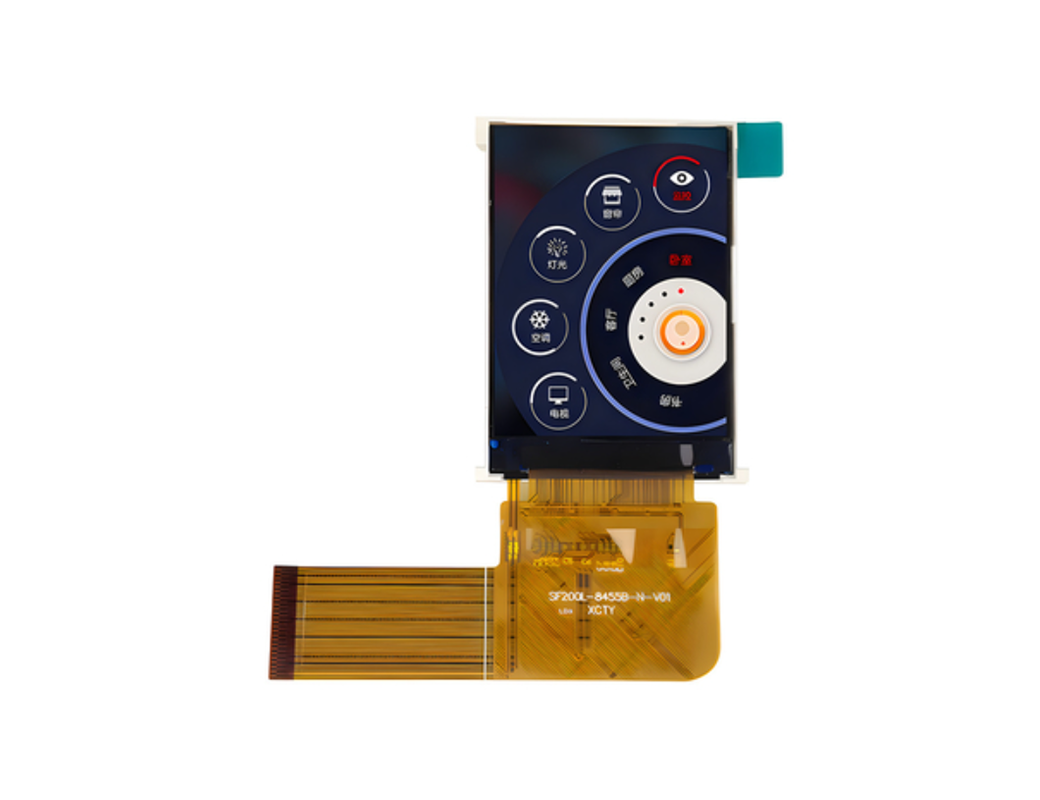

产品图像
