SF-TC500I-8725B-N TFT LCD 模块具有 5 英寸对角线尺寸的纵向显示屏，高清分辨率为 720×1280 像素，IPS 面板提供自由视角，可实现生动的全彩显示。此外，还有一个带电容式触摸屏的替代版本，型号为 SF-TC500I-8725B-CT。PCAP（投射电容式）触摸界面是可选的。
此模块支持 MIPI 接口，可无缝集成到各种系统中。SF-TC500I-8725B-N 模块的物理尺寸为宽 66.10 毫米、长 120.40 毫米、厚 2.16 毫米，有效区域尺寸为 62.10 x 110.40 毫米。
模块中集成了 ILI9881C 控制器，可在 2.6V 至 3.3V 的工作电压范围内平稳运行，典型值为 2.8V。
显示屏表面亮度为 300 cd/m2 (Nits)，确保在各种照明条件下清晰可见。如果需要在横向模式下使用模块或调整亮度，可根据要求提供额外的技术支持。
SF-TC500I-8725B-N 型号广泛应用于家庭自动化、家用电器、嵌入式系统、GPS 设备、医疗设备、工业机械和安全系统等领域，这些领域需要具有生动多彩图像的高质量 TFT 显示屏。
产品特点
| Product: | 5″ Inch TFT LCD Touch |
| Resolution: | 720×1280 Dots |
| Driver IC: | ILI9881C Or Equivalent |
| Touch Screen: | without touch, PCAP optional |
| Cover Glass Dimension: | Customizable |
| Viewing Direction: | Free(80/80/80/80) |
| Outline Dim.: | 66.10(W) X 120.40(L) X 2.16(T) mm |
| Active Area: | 62.10 X 110.40 nm |
| Interface: | MIPI (customizable) |
| Connection: | FPC Connector Type |
| Pin Number: | 25 Pins (customizable) |
| Surface Luminance: | 300 Cd/m2(nits) |
| Supply Voltage: | 2.8 V(TYP Value) |
| Backlight Type: | White LED |
| LED Lifetime: | 40,000 Hours |
| Compliance: | REACH & RoHS Compliant |

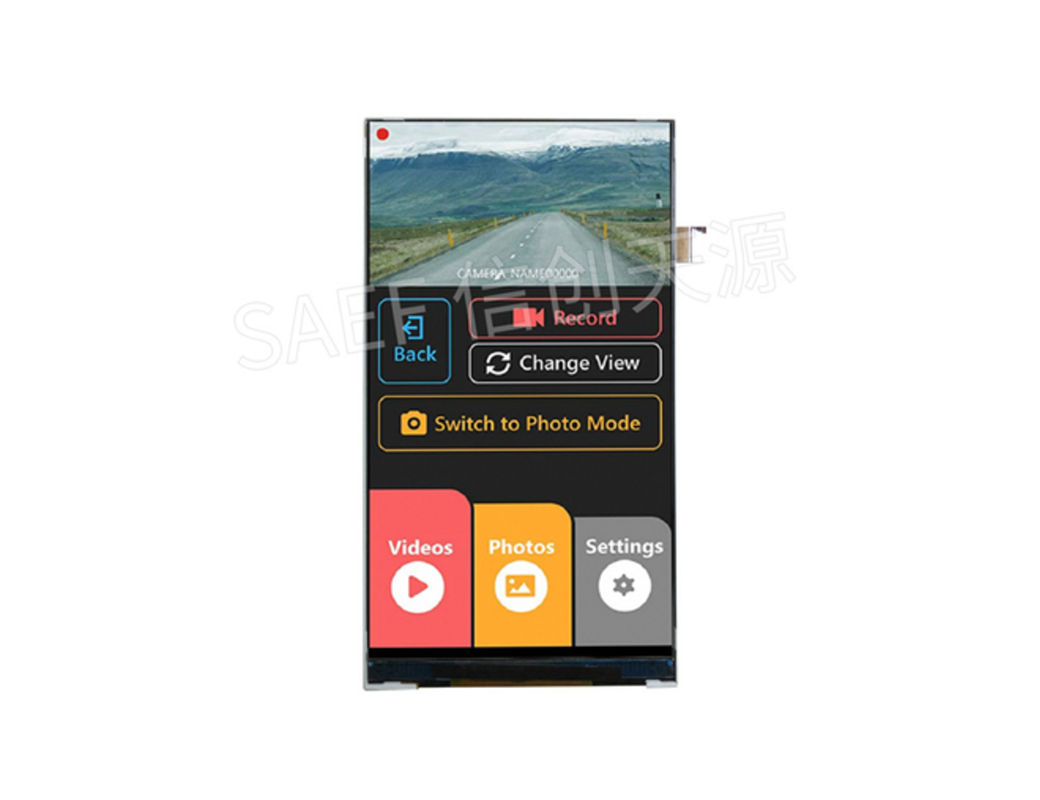

5 英寸 TFT 显示屏 720×1280 像素，TFT LCD 5 英寸产品图纸
接口管脚定义
| NO. | PIN NAME | I/O | Description |
| 1 | LEDA | O | LED Anode |
| 2 | LEDK | O | LED Cathode |
| 3 | VCC | I | Power Supply 2.8V |
| 4 | IOVCC | I | Power Supply 1.8V/2.8V Voltage |
| 5 | GND | I | Power Ground |
| 6 | CLKP | I/O | DSI-CLK+ clock signals |
| 7 | CLKN | I/O | DSI-CLK– clock signals |
| 8 | GND | I | Power Ground |
| 9 | D0N | I/O | DSI-D0- data signals |
| 10 | D0P | I/O | DSI-D0+ data signals |
| 11 | GND | I | Power Ground |
| 12 | D1N | I/O | DSI-D1- data signals |
| 13 | D1P | I/O | DSI-D1+ data signals |
| 14 | GND | I | Power Ground |
| 15 | D2N | NC | DSI-D2- data signals |
| 16 | D2P | NC | DSI-D2+ data signals |
| 17 | GND | I | Power Ground |
| 18 | D3N | NC | DSI-D2- data signals |
| 19 | D3P | NC | DSI-D2+ data signals |
| 20 | GND | I | Power Ground |
| 21 | TE | I | Power Supply 2.8V |
| 22 | LCD_ID | I | LCD_ID |
| 23 | RESET | I | Register select pin |
| 24 | GND | I | Power Ground |
| 25 | GND | I | Power Ground |
最大绝对限度
| Item | Symbol | Value | Unit |
| Power supply voltage for logic | VDD | 0.3~4.6 | V |
| Input voltage | Vin | VDD+0.3 | V |
| Operating temperature | Topr | -20 to 70 | °C |
| Storage temperature | Tstg | -30 to 80 | °C |
直流特性 (VDD=2.8V,Ta=25°C)
| Item | Symbol | Min | Type | Max | Unit | Test Condition |
| Operating voltage | VDD | 2.6 | 2.8 | 3.3 | V | – |
| Supply current | IDD | – | – | – | mA | VDD=2.8V,Ta=25°C |
| Input voltage | VIH | 0.8VDD | – | VDD | V | – |
| VIL | 0 | – | 0.3VDD | V | ||
| Input leakage current | IIL | -1.0 | – | – | mA | VIN=VDD or VSS |
5 英寸 TFT 显示屏 720×1280 像素，TFT LCD 5 英寸产品图像
