介绍 SFHD500HX10-800480A-CT，这是一款先进的集成 LCD 显示屏控制模块，包括 LCD 屏幕、触摸屏和驱动板。该模块可在其 800*480 LCD 显示屏上完美展示来自 PC 的 HDMI 数字信号输出。
· 这款适用于 Raspberry Pi 的 5 英寸 HDMI 显示器支持 HDMI 1.3、HDMI 1.4、HDCP 1.4 和 HDCP 2.2 标准，可与 Raspberry Pi、BB Black 和 Banana Pi 等主流迷你电脑实现多种兼容性。
· 5 英寸电容式 TFT 显示器可实现无缝连接，无需安装驱动程序即可轻松从 USB 接口转换到 I2C。
· 这款触摸 TFT LCD 专为 Raspberry Pi 使用而设计，也非常适合其他 HDMI 工业控制小屏幕触摸设备。它确保在用作 Raspberry Pi 显示器时与 Raspbian、Ubuntu、WIN10 IOT（用于单点触摸功能）等系统兼容，在用作计算机显示器时与 Windows 7/8/10（用于五点触摸、免驱动体验）兼容。
| Product: | TFT LCD display 5 inch with HDMI interface |
| Resolution: | 800*480 |
| CTP Interface: | IIC To USB |
| Support: | HDMI, Raspberry Pi, Raspbian, Ubuntu, WIN10 IOT |
| Menu (reserved): | Brightness, Contrast, Auto-correction, Phase, Clock, Line Field Position, Function Settings, Reset, Etc |
| Surface Luminance: | 300 Cd/m2 – 1000 Cd/m2 |
| Touch Screen: | CTP (Capacitive Touch Screen) |
| Viewing Direction: | IPS All Viewing Angles (85/85/85/85) |
| LED Lifetime: | 40,000 Hours |
| Operating Temp.: | –30℃ To +80℃ |
| Storage Temp.: | –30℃ To +80℃ |
| Audio Output: | 8Ω1.5W (20*30 BOX Speaker * 2) |
| Certificate: | ISO9001:2015 / ISO1400:2015 |
| Compliance: | REACH & RoHS Compliant & Halogen Free |
PCAP 5 英寸 TFT 液晶显示屏 800*480 像素 IPS 产品图纸
产品特性
| Video input | HDMI | 1080p | |
| HDCP Version | 2.0 | ||
| Operating Power | DC 5V2A | ||
| Standby power consumption | ＜0.25W | ||
| LCD Display | Display | TFT LCD all viewing angles | |
| Display interface | RGB | ||
| Resolution | 800*480@60HZ | ||
| Drive screen voltage | 3.3V | ||
| Headphone output | Not support | ||
| Speaker output | Not support | ||
| LED | adjust Way of brightness | PWM | |
| Keyboard | Not support | ||
| OSD Language | Chinese/English | ||
HDMI 接口针脚定义
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 shielded |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 shielded |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 shielded |
| 9 | T.M.D.S DATA0- |
| 10 | T.M.D.S DATA CLOCK+ |
| 11 | T.M.D.S DATA CLOCK shielded |
| 12 | T.M.D.S DATA CLOCK- |
| 13 | CEC (Consumer Electronics Control, Optional electronic consumer controller |
| 14 | Reserved (in cable but N.C. on device) |
| 15 | SCL(DDC Clock) |
| 16 | SDA(DDC data) |
| 17 | DDC/CEC Ground |
| 18 | +5V power |
| 19 | Hot-swappable probe wires |

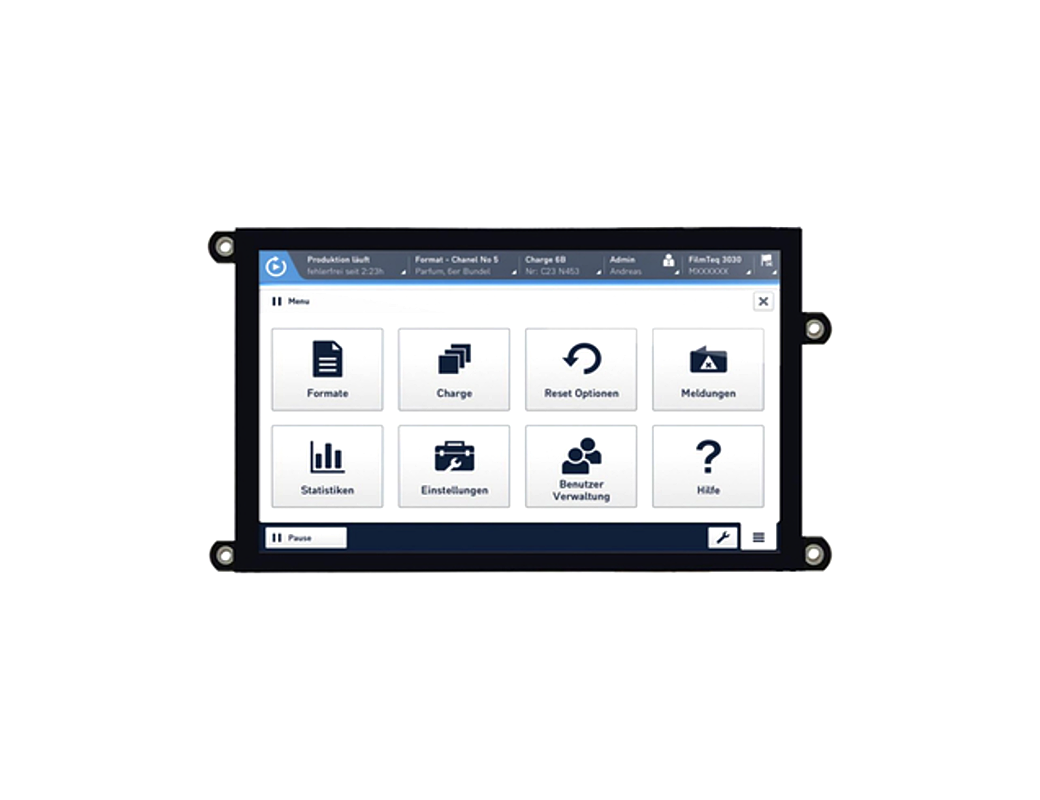

PCAP 5 英寸 TFT 液晶显示屏 800*480 像素 IPS 产品图片
