卓越运行：SFTO700XC-7052AN 的工作电压为 3.3V，Vdd 范围为 3.0V 至 3.6V，确保高效可靠的电源管理。其设计采用电容式触摸屏，提供互动体验。值得注意的是，它提供可选的 IIC 和 USB 接口，增加了其功能的多功能性。
超越极限的亮度：TFT 屏幕 SFTO700XC-7052AN 亮度为 300cd/m2，亮度极高，符合高质量标准。其坚固耐用性使其成为各种工业和医疗应用的理想选择。从 POS 终端和 HMI 解决方案到家庭自动化和安全系统，这款工业级显示器脱颖而出。
每个像素都充满创新：体验 SFTO700XC-7052AN TFT LCD 模块的创新，每个像素都讲述着精准和卓越的故事。提升您在各种应用中的视觉体验，树立显示技术的新标准。
这款 7 英寸 TFT 显示屏是一种彩色有源矩阵 TFT LCD，使用非晶硅 TFT（薄膜晶体管）作为有源开关设备。

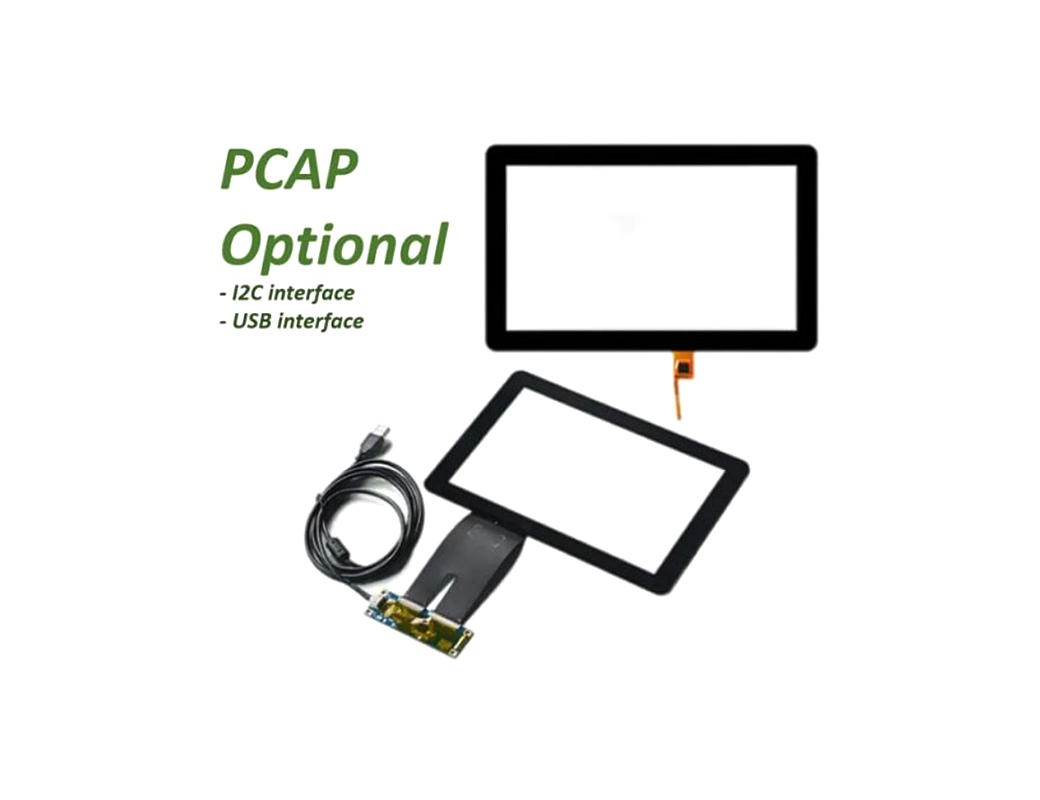

这款 PCAP TFT LCD 7 英寸显示屏采用电容式触摸屏设计，配有盖板玻璃，可根据客户要求定制。
这款 7 英寸 TFT 屏幕的典型色域为 50% 最小 45%。
这款 7 英寸 LCD TFT 的典型响应时间为 30 毫秒，最大为 35 毫秒。
这款 7 英寸 1024×600 TFT LCD 显示屏的对比度为典型值：1000 最小值：800。
这款 7 英寸 LVDS TFT 显示器可在 -20 度至 +70 度的宽温度范围内工作。
这款 IPS TFT LCD 7 英寸是一种绿色环保产品，不含 RoHS 和卤素。
这款 7 英寸电容式触摸显示器具有低驱动电压和低功耗。
一般规格
| Feature | Spec | |
| Characteristics | Size | 7.0 inch |
| Resolution | 1024(Horizontal)*600(Vertical) | |
| Interface | LVDS | |
| Connect type | Connector | |
| Color Depth | 262K | |
| Technology type | a-Si | |
| Display Spec. Pixel pitch (mm) | 0.05 x 0.15 | |
| Pixel Configuration | R.G.B. Vertical Stripe | |
| Display Mode | Normally Black | |
| Driver IC | – | |
| Surface Treatment | HC | |
| Viewing Direction | ALL | |
| Mechanical | LCM (W x H x D) (mm) | 164.9*100*2.8 |
| Active Area(mm) | 154.21 x 85.92 | |
| With /Without TSP | Without | |
| Weight (g) | TBD | |
| LED Numbers | 27LEDs | |
7 英寸 LVDS TFT 40 针 1024×600 像素产品图纸
接口管脚定义
| No. | Symbol | Description |
| 1 | VCOM | Common Voltage |
| 2 | VDD | Power Voltage for digital circuit |
| 3 | VDD | Power Voltage for digital circuit |
| 4 | NC | No connection |
| 5 | RESET | Global reset pin |
| 6 | STBYB | Standby mode Normally pulled high STBYB=1,normal operation STBYB=0,timing contrller,source Driver will turn off,all output are High-Z |
| 7 | GND | Ground |
| 8 | RXIN0- | -LVDS differential data input |
| 9 | RXIN0+ | +LVDS differential data input |
| 10 | GND | Ground |
| 11 | RXIN1- | -LVDS differential data input |
| 12 | RXIN1+ | +LVDS differential data input |
| 13 | GND | Ground |
| 14 | RXIN2- | -LVDS differential data input |
| 15 | RXIN2+ | +LVDS differential data input |
| 16 | GND | Ground |
| 17 | RXCLKIN- | -LVDS differential clock input |
| 18 | RXCLKIN+ | +LVDS differential clock input |
| 19 | GND | Ground |
| 20 | RXIN3- | -LVDS differential data input |
| 21 | RXIN3+ | -LVDS differential data input |
| 22 | GND | Ground |
| 23 | NC | No connection |
| 24 | NC | No connection |
| 25 | GND | Ground |
| 26 | NC | No connection |
| 27 | DIMO | Backlight CABC controller signal output |
| 28 | SELB | 6bit/8bit mode select |
| 29 | AVDD | Power for Analog Circuit |
| 30 | GND | Ground |
| 31 | LED- | LED Cathode |
| 32 | LED- | LED Cathode |
| 33 | L/R | Horizontal inversion |
| 34 | U/D | Vertical inversion |
| 35 | VGL | Gate oFF Voltage |
| 36 | CABCEN1 | CABC H/W enable |
| 37 | CABCEN0 | CABC H/W enable |
| 38 | VGH | Gate ON Voltage |
| 39 | LED+ | LED Anode |
| 40 | LED+ | LED Anode |
TFT LCD Electrical Characteristics
| Item | Symbol | MIN | MAX | Unit | Remark |
| Power voltage | VDD | -0.3 | 5.0 | V | Note 2 |
| AVDD | 6.5 | 13.5 | V | ||
| VGH | -0.3 | 40 | V | ||
| VGL | -20 | 0.3 | V | ||
| VGH-VGL | – | 40 | V | ||
| Operating Temperature | TOPR | -20 | 70 | ℃ | |
| Storage Temperature | TSTG | -30 | 80 | ℃ |
光学特性
| Items | Symbol | Condition | Min. | Typ. | Max. | Unit | Remark |
| Viewing angles | θT | Center CR≥10 | 70 | 85 | – | Degree. | Note2 |
| θB | 70 | 85 | – | ||||
| θL | 70 | 85 | – | ||||
| θR | 70 | 85 | – | ||||
| Contrast Ratio | CR | Θ =0 | 500 | 700 | – | – | |
| Response Time | TON | 25°C | – | 10 | 20 | ms | Note1,Note4 |
| TOFF | – | 15 | 30 | ||||
| Uniformity | U | – | 70 | – | % | ||
| Luminance | L | 300 | 350 |
7 英寸 LVDS TFT 40 针 1024×600 像素产品图片
