Model Number: | SFTO560SH-7316AN | Screen Size: | 5.6-inch Diagonal |
Resolution: | 640×480 Pixels (RGB Stripe) | Brightness: | 250 Cd/m² |
Operating Temp.: | -20°C To +70°C | Technology: | TN TFT, Transmissive |
Interface: | 24-bit Digital RGB | Backlight: | 15 LEDs, |
Viewing Direction: | 12 O'Clock Optimal | Optical Performance: | 51.2% NTSC |
Power Supply: | 3.3V Logic + Dual Voltage Drive | Compliance: | REACH & RoHS Compliant |
Highlight: | TFT LCD Display Module, 640x480 Industrial Display, 5.6 inch TFT LCD Display |
适用于工业应用的高性能5.6英寸TFT液晶显示器
SFTO560SH-7316AN为关键任务系统提供了坚固可靠的保障。这款工业级5.6英寸TFT显示屏符合AT056TN52 V.3规格,具备以下特点:
关键技术优势
✅ 增强可见性
• 640x480分辨率,配备防眩光偏光片
• 250 cd/m²的高亮度,确保在阳光下清晰可读
• 对比度为500:1,最佳观看角度为12点钟方向
✅ 工业级耐用性
• 可在极端温度下运行(-20°C ~ +70°C)
• 可承受100G机械冲击(持续6毫秒)
• 通过密封结构实现相当于IP50的防尘保护
✅ 专为稳定性而设计
• 24位RGB接口,支持DE/HV同步模式
• 双电压驱动系统(VGH:15V,VGL:-12V)
• 扫描方向控制(L/R,U/D引脚),适用于灵活安装
认证可靠性
按照国际标准通过严格的环保测试:
• 96小时高温(70°C)和高湿度(50°C/90%RH)
• 20次循环热冲击(-30°C↔80°C)
• 静电放电(ESD)保护:±8kV(空气),±4kV(接触)
全球合规
• 符合ROHS 2011/65/EU和REACH法规关于高度关注物质(SVHC)的规定
• 包装符合94/62/EC指令
• 无铅焊料兼容(Sn96.3-Ag3.3-Cu0.4)
应用程序
• 工业自动化:人机界面(HMI)面板、可编程逻辑控制器(PLC)接口
• 医疗设备:患者监护仪、便携式诊断设备
• 交通系统:列车控制显示器、航空电子设备
• 测试设备:现场测量工具、手持扫描仪
请求定制
如需了解IP65密封版本、电容式触摸选项或定制边框设计,请联系sales2@saef.com.cn。
规格
Features | Details |
Display Size(Diagonal) | 5.6” |
LCD type | TN TFT |
Display Mode | Transmissive / Normally White |
Resolution | 640 RGB x 480 |
View Direction | 12 O’CLOCK |
Gray Scale Inversion Direction | 6 O’CLOCK |
Module Outline | 126.5(H) x 100(V) x 5.7(T) (Note1) |
Active Area | 112.896(H) x84.672(V) |
Pixel Size | 58.8*3 x 176.4 |
Pixel Arrangement | RGB |
Polarizer Surface Treatment | Anti-glare |
Driver IC | ILI6192A-01&ILI5481A |
Display Colors | 16.7M |
Interface | 24 Bits-RGB Interface |
With or Without Touch Panel | Without |
Operating Temperature | -20~70 |
Storage Temperature | -30~80 |
Weight | 100 |
光学特征
Item | Symbol | Condition | Specification | Unit | |||
Min. | Typ. | Max. | |||||
Luminance on TFT( If =20mA/LED) | Lv | Normally viewing angle θX = φY =0º | 200 | 250 | - | cd/m² | |
Contrast ratio(See 6.3) | CR | 600 | 1000 | - | |||
Response time(See 6.2) | TR+TF | - | 25 | 50 | ms | ||
White | XW | 0.25 | 0.30 | 0.35 | |||
YW | 0.26 | 0.31 | 0.36 | ||||
Viewing Angle (See 6.4) | Horizontal | θX+ | Center CR≥10 | 60 | 70 | - | Deg. |
θX- | 60 | 70 | - | ||||
Vertical | φY+ | 40 | 50 | - | |||
φY- | 60 | 70 | - | ||||
NTSC Ratio(Gamut) | - | 51.2 | - | % |
背光特征
Item | Symbol | Condition | Min. | Typ. | Max. | Unit |
Backlight Voltage | VLED | Ta=25 ºC, IF=20mA/LED | - | 9.3 | - | V |
Backlight Current | ILED | Ta=25 ºC, VF=3.1V/LED | - | 100 | - | mA |
Power dissipation | PD | - | 930 | - | mW | |
Uniformity | Avg | 75 | 80 | - | % | |
LED working life(25℃) | - | 20000 | 30000 | - | Hrs | |
Drive method | Constant current | |||||
LED Configuration | 15 White LEDs(3 LEDs in one string and 5 groups in parallel) |

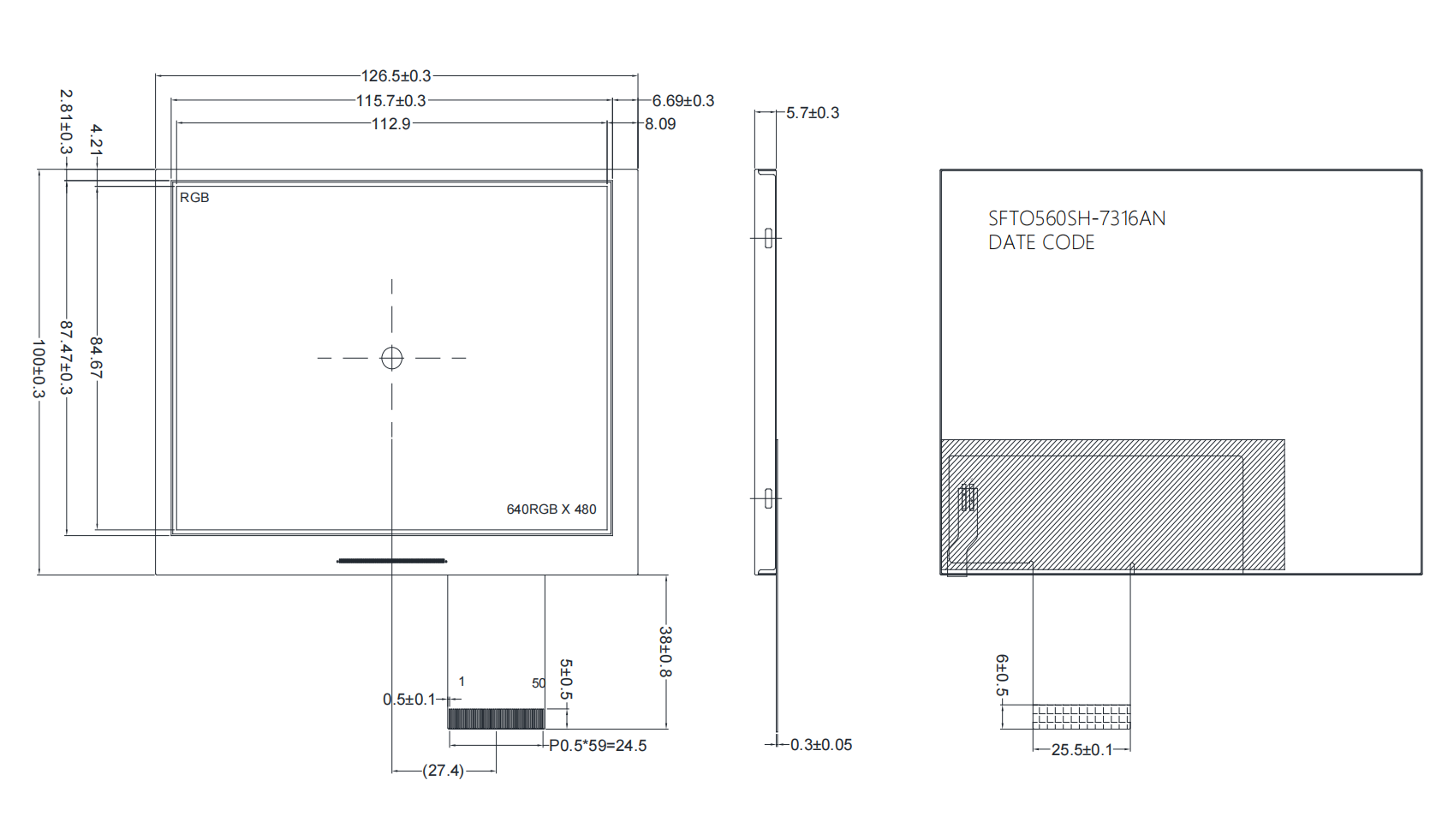

外部尺寸
接口引脚定义
Pin No. | Symbol | I/O | Function |
1 | VLED+ | P | Power for LED backlight anode |
2 | VLED+ | P | Power for LED backlight anode |
3 | VLED- | P | Power for LED backlight cathode |
4 | VLED- | P | Power for LED backlight cathode |
5 | GND | P | Power ground |
6 | VCOM | I | VCOM input |
7 | VCC | P | Power supply for digital circuit |
8 | MODE | I | DE or HV mode control |
9 | DE | I | Data Enable |
10 | VS | I | Vsync signal input |
11 | HS | I | Hsync signal input |
12 | B7 | I | Blue data input (MSB) |
13 | B6 | I | Blue data input |
14 | B5 | I | Blue data input |
15 | B4 | I | Blue data input |
16 | B3 | I | Blue data input |
17 | B2 | I | Blue data input |
18 | B1 | I | Blue data input |
19 | B0 | I | Blue data input(LSB) |
20 | G7 | I | Green data input(MSB) |
21 | G6 | I | Green data input |
22 | G5 | I | Green data input |
23 | G4 | I | Green data input |
24 | G3 | I | Green data input |
25 | G2 | I | Green data input |
26 | G1 | I | Green data input |
27 | G0 | I | Green data input(LSB) |
28 | R7 | I | Red data input(MSB) |
29 | R6 | I | Red data input |
30 | R5 | I | Red data input |
31 | R4 | I | Red data input |
32 | R3 | I | Red data input |
33 | R2 | I | Red data input |
34 | R1 | I | Red data input |
35 | R0 | I | Red data input(LSB) |
36 | GND | P | Power ground |
37 | DCLK | I | Sample clock |
38 | GND | P | Power ground |
39 | L/R | I | Select left to right scanning direction |
40 | U/D | I | Select up or down scanning direction |
41 | VGH | I | Positive power for scan driver |
42 | VGL | I | Negative power for scan driver |
43 | AVDD | P | Power supply for analog circuit |
44 | RESET | I | Reset |
45 | POL | O | Polarity select for the line inversion control signal |
46 | VCOM | I | VCOM input |
47 | NC | - | No Connector |
48 | NC | - | No Connector |
49 | NC | - | No Connector |
50 | NC | - | No Connector |

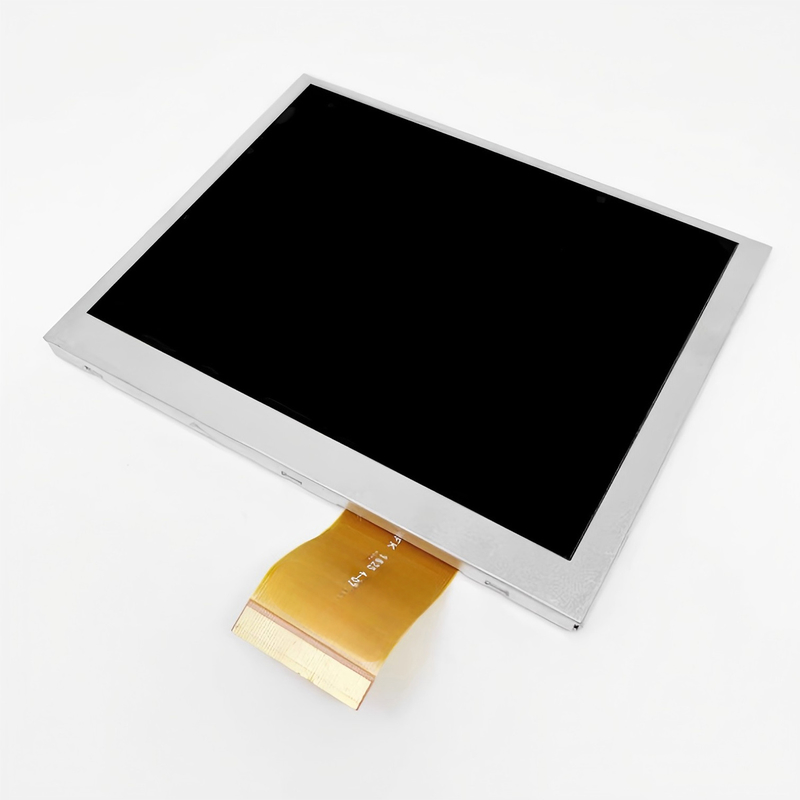

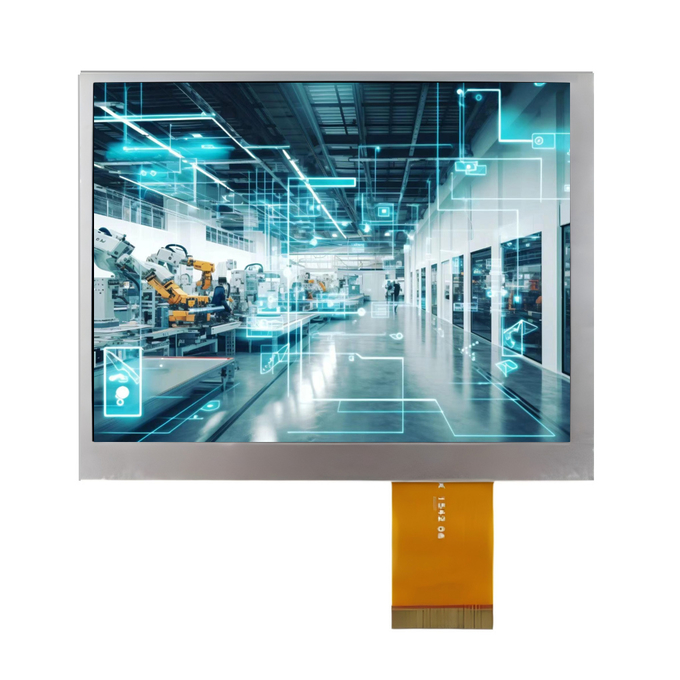

产品图像
