| Display Size: | 1.09-inch Circular | Resolution: | 240×240 Pixels |
| Interface: | SPI 4-Wire (SCL/SDA/CS/RS) | Color Depth: | 262K Colors |
| Driver IC: | GC9A01 (Embedded GRAM) | Viewing Angle: | 85° All Directions |
| Surface Luminance: | 400 Cd/m² | Operating Temp.: | -20°C To +70°C |
| Storage Temp.: | -30°C To +80°C | Operating Voltage: | Logic: 1.65-3.3V (IOVCC) |
| Response Time: | 30ms (Tr+Tf Typical) | Compliance: | REACH, RoHS & Halogen Free |
适用于可穿戴设备和物联网设备的超紧凑圆形TFT
SFTO109JY-7337AN是一款1.09英寸圆形TFT液晶显示模块，专为空间受限的应用而设计，如智能手表、医疗传感器和工业物联网接口。该模块采用GC9A01控制器，分辨率为240×240，色彩高达262K，在提供清晰图像的同时，功耗极低（睡眠模式功耗为微安级别）。
关键技术优势
• SPI 4线接口
与ARM Cortex-M、ESP32和Raspberry Pi Pico微控制器的集成简化——利用嵌入式GRAM减轻主机处理器的负载。
• 工业级可靠性
宽温工作范围：-20°C至+70°C（极端温度下显示屏不会退化）。
LED寿命：背光寿命长达40,000小时（25°C时亮度降至70%）。
防静电：在装配线上对静电放电具有强大的防护能力。
• 针对圆形用户界面（UI）优化的光学性能
均匀亮度：9点网格内亮度均匀度>80%。
全向视角：从所有方向（12/3/6/9点钟方向）均可获得85°的视角。
精确色域：CIE1931坐标：白色（0.322x，0.328y），红色（0.344x，0.328y），绿色（0.618x，0.328y）。
• 嵌入式设计关键规范
电源效率：2.8–3.0V LED 正向电压（最大 40mA），逻辑电流 <1mA（活动状态）。
机械精度：0.1158毫米的像素间距确保图标渲染流畅。
FPC接口：15针连接器，带有RST/INT控制引脚，用于低功耗状态管理。
• 合规与质量保证
根据工业标准，在240小时（-30°C至+80°C）热循环下进行了验证。
严格的缺陷控制：允许≤0.15mm的像素缺陷（依据MIL-STD-105E标准抽样）。
面向设计工程师：在完整数据表中下载SPI时序图、Arduino初始化代码和光学测试报告。兼容STM32 HAL库。

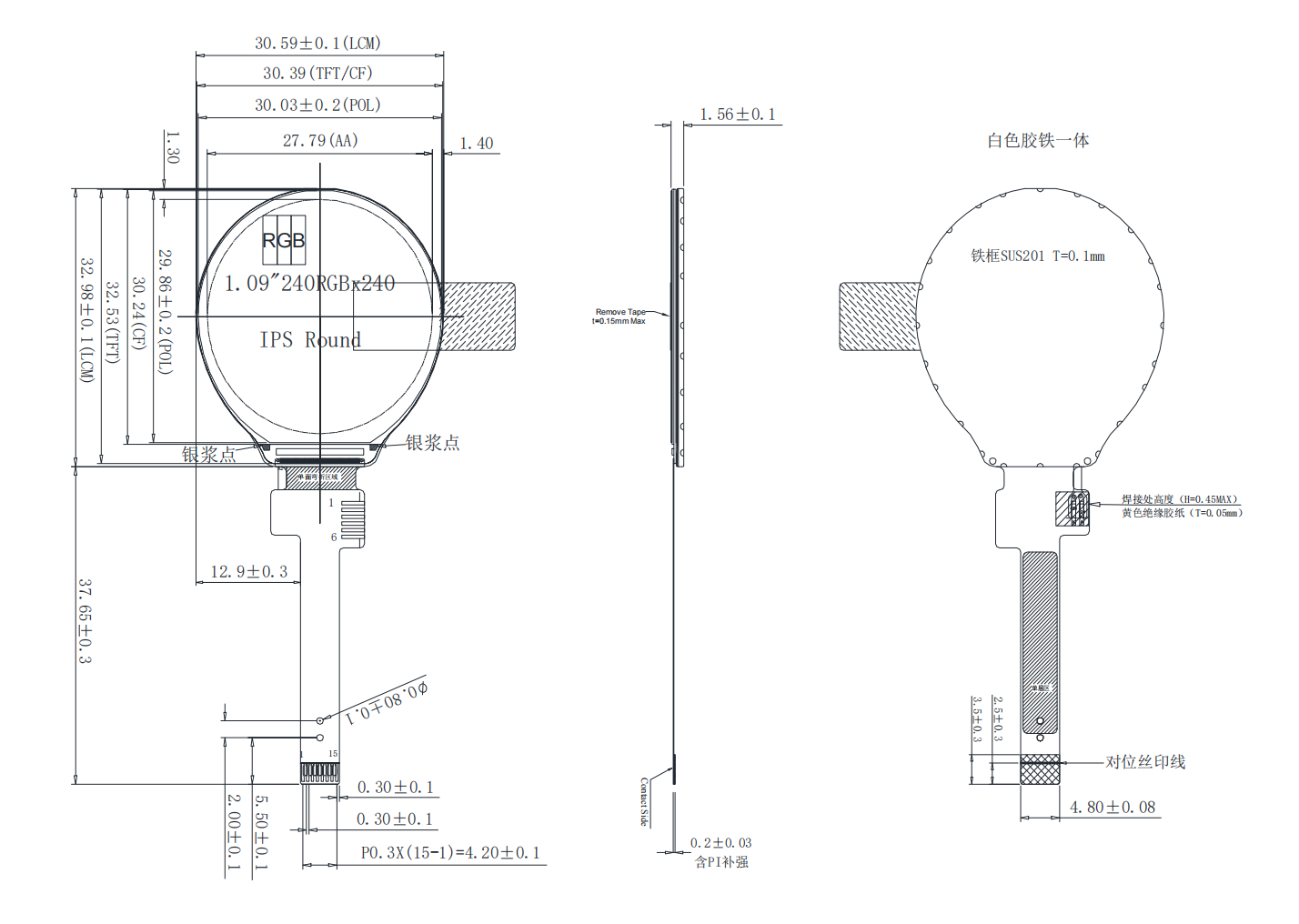

机械轮廓尺寸
一般规范
| Items | Specification | Unit |
| Drive element | a-Si TFT | - |
| LCM outline size | 30.59 (H) x 32.98 (V) | mm |
| Active area | 27.79 (H) x 27.79 (V) | mm |
| Number of pixels | 240(H)X240(V) | pixels |
| Pixel arrangement | RGB Vertical stripe | - |
| Pixel Pitch | 0.1158x 0.1158 | mm |
| Display color | 262k | color |
| Viewing direction | ALL | - |
| Controller / Driver | GC9A01 | - |
| Data interface | SPI 4W | - |
| Backlight | 2 White LED | - |
| Weight | TBD | g |
绝对最大额定值
| Characteristics | Symbol | Min. | Typ | Max. | Unit |
| Supply Voltage | IOVCC | -0.3 | - | 4.6 | V |
| VCI | -0.3 | - | 4.6 | V | |
| TFT Gate On voltage | VGH | -0.3 | - | 27 | V |
| TFT Gate Off voltage | VGL | -0.3 | - | 27 | V |
| Backlight Forward Current | IF | - | 40 | mA | |
| Operating Temperature | TOPR | -20 | +70 | °C | |
| Storage Temperature | TSTG | -30 | +80 | °C | |
| Humidity | RH | - | 90 | % |
DC特征
| Characteristics | Symbol | Min. | Typ. | Max. | Unit | Note |
| Power Supply Voltage 1 | IOVCC | 1.65 | 1.8 | 3.3 | V | |
| Power Supply Voltage 2 | VCI | 2.5 | 2.8 | 3.3 | V | |
| Gate Driver High Voltage | VGH | 12 | - | 13 | V | |
| Gate Driver Low Voltage | VGL | -11 | - | -18 | V | |
| Current Consumption | IDD | - | TBD | - | mA | Normal mode |
| IDD-SL EEP | TBD | uA | Sleep mode | |||
| Input voltage “L” Level | VIL | GND | - | 0.3IOVCC | V | IOVCC= 1.65~3.3 |
| Input voltage “H” Level | VIH | 0.7IOVCC | - | IOVCC | V | |
| Output voltage “L” Level | VoL | GND | - | 0.2IOVCC | V | IOL= 1mA |
| Output voltage “H” Level | VoH | 0.8IOVCC | - | IOVCC | V | IOH=-1mA |
背光单元特性
| Characteristics | Symbol | Condition | Min. | Type | Max. | Unit |
| Forward Voltage | Vf | IL=40mA | - | 2.8 | 3.0 | V |
| Forward current | IL | - | 40 | - | mA | |
| Luminance | Lv | IL=40mA | - | 450 | -- | cd/m2 |
| LED life time | - | IL=40mA | 20,000 | 25,000 | -- | Hr |

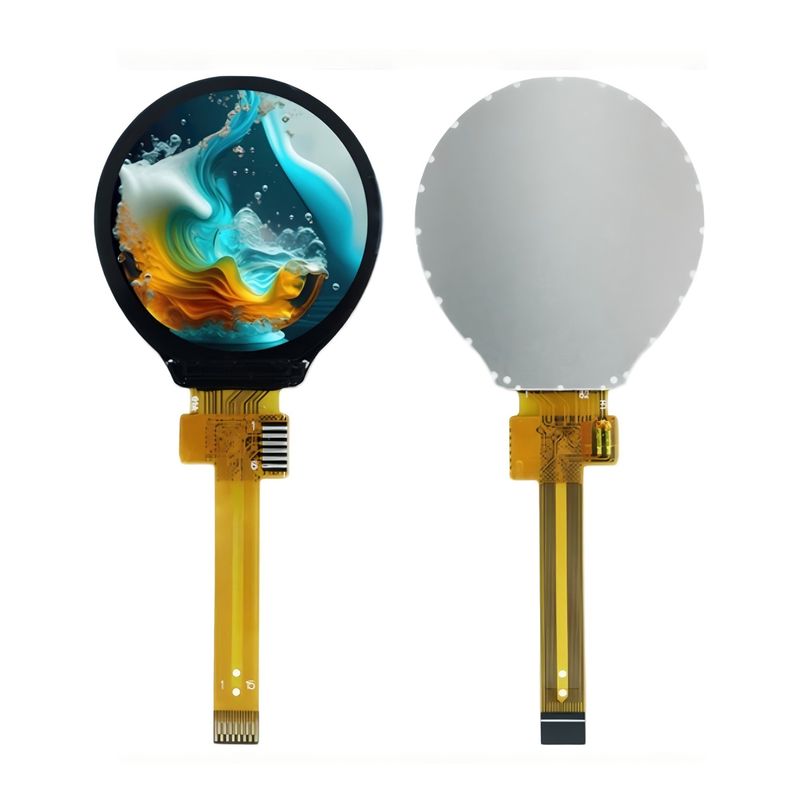

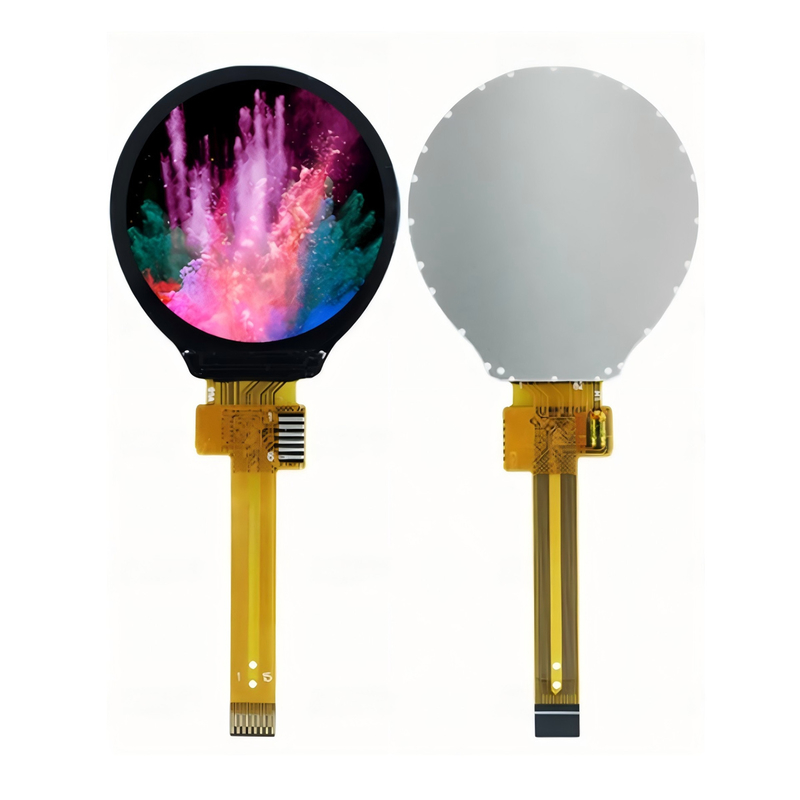

产品图像
