| Display Size: | 1.09-inch Circular | Resolution: | 240×240 Pixels |
| Interface: | SPI 4-Wire (SCL/SDA/CS/RS) | Color Depth: | 262K Colors |
| Driver IC: | GC9A01 (Embedded GRAM) | Viewing Angle: | 85° All Directions |
| Surface Luminance: | 400 Cd/m² | Operating Temp.: | -20°C To +70°C |
| Storage Temp.: | -30°C To +80°C | Operating Voltage: | Logic: 1.65-3.3V (IOVCC) |
| Response Time: | 30ms (Tr+Tf Typical) | Compliance: | REACH, RoHS & Halogen Free |
以工程师为中心的价值主张
一款专为工业自动化、医疗设备和高端物联网系统设计的1.09英寸圆形TFT液晶显示模块。通过以下特点解决了关键的设计难题：
• 像素级完美圆形用户界面：240×240 RGB分辨率（0.1158毫米间距）消除了锯齿状边缘。
• 扩展温度范围：可在-20°C至+70°C的温度范围内运行（通过IEC 60068-2-1/2认证）。
• GC9A01控制器：集成驱动器通过SPI 4线协议（兼容ARM/RISC-V）减轻MCU负载。
非常适合在空间受限、高可靠性的HMI（人机界面）应用中替代OLED（有机发光二极管）。
关键技术规格
| Category | Parameter | Min. | Typ. | Max. | Unit/Conditions |
| Electrical | Logic Voltage (IOVCC) | 1.65 | 3.3 | 3.3 | V (±10%) |
| Analog Voltage (VCI) | 2.5 | 2.8 | 3.3 | V | |
| Sleep Current | - | <10 | - | μA (VDD=3.3V) | |
| Optical | Luminance | 400 | 450 | - | cd/m² (LED=40mA) |
| Contrast Ratio | 800 | 1000 | - | (Dark Room) | |
| Response Time (GtG) | - | 30 | 35 | ms (25°C) | |
| Reliability | ESD Protection | ±4kV | ±8kV | - | (IEC 61000-4-2) |
| Vibration Resistance | - | - | 1.2 | Grms (10–55Hz) | |
| LED Lifespan (L70) | - | 25k | - | Hours (Ta=25°C) |
竞争优势
① 即插即用SPI集成
零代码驱动：Arduino/STM32 HAL库可将开发时间缩短2周。
动态功率控制：PWM调光（100Hz–1KHz）可将待机功率降低37%，优于竞争对手。
② 医疗/工业耐用性
耐化学腐蚀表面：可耐受消毒剂（符合EN 60601-1标准）。
防震设计：30.59×32.98mm外壳，带有安装孔。
③ 光学卓越
圆形像素优化：专用γ校正（边缘ΔE<2.5）。
85°全向视角：在12点、3点、6点和9点位置的对比度（CR）大于10。
目标应用程序
| 行业 | 用例 | 关键价值 |
| 医疗 | 便携式脉搏血氧仪 | 在-20°C下冷启动，表面具有抗菌性 |
| 工业物联网 | 智能仪表仪表板 | 抗电磁干扰SPI（在30V/m下稳定） |
| 消费者级 | 高端健身追踪器 | 0.5毫米边框，400尼特阳光下可见度 |
合规性（欧盟/美国市场聚焦）
▸ 安全：EN 62368-1（CE）、FCC第15B部分
▸ 材料：符合RoHS 2011/65/EU标准，符合REACH附件十七要求
▸ 包装：ISTA 1A防震标准，缺陷率≤0.5%（AQL 0.65）
工程师为何选择SFTO109JY-7337AN
*“通过精确的SPI控制和-20°C冷启动功能，解决了医疗可穿戴设备中的圆形显示屏集成问题。GC9A01驱动器消除了外部RAM成本。”*
–嵌入式系统设计团队，慕尼黑

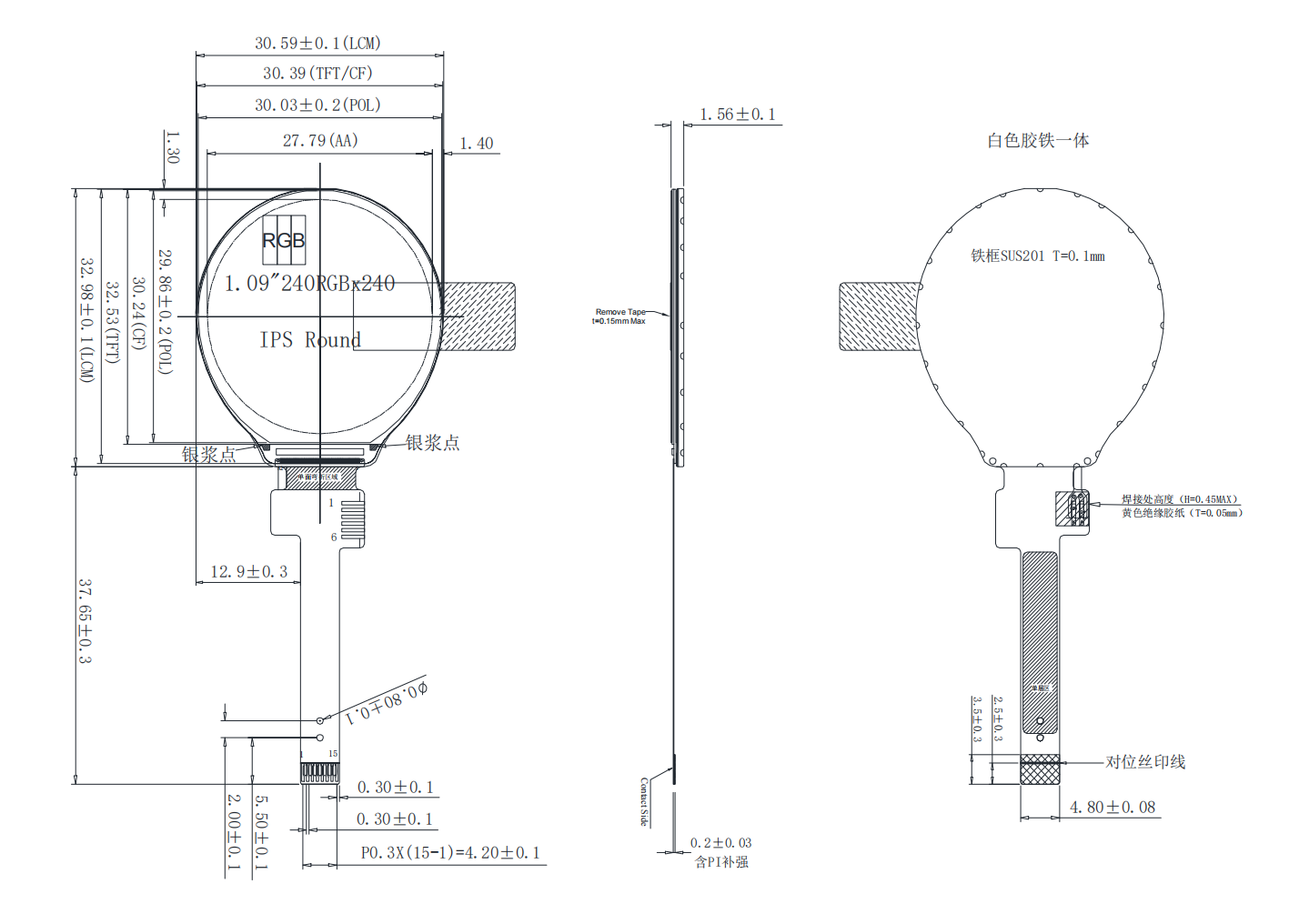

机械外形尺寸
一般规范
| Items | Specification | Unit |
| Drive element | a-Si TFT | - |
| LCM outline size | 30.59 (H) x 32.98 (V) | mm |
| Active area | 27.79 (H) x 27.79 (V) | mm |
| Number of pixels | 240(H)X240(V) | pixels |
| Pixel arrangement | RGB Vertical stripe | - |
| Pixel Pitch | 0.1158x 0.1158 | mm |
| Display color | 262k | color |
| Viewing direction | ALL | - |
| Controller / Driver | GC9A01 | - |
| Data interface | SPI 4W | - |
| Backlight | 2 White LED | - |
| Weight | TBD | g |
绝对最大额定值
| Characteristics | Symbol | Min. | Typ | Max. | Unit |
| Supply Voltage | IOVCC | -0.3 | - | 4.6 | V |
| VCI | -0.3 | - | 4.6 | V | |
| TFT Gate On voltage | VGH | -0.3 | - | 27 | V |
| TFT Gate Off voltage | VGL | -0.3 | - | 27 | V |
| Backlight Forward Current | IF | - | 40 | mA | |
| Operating Temperature | TOPR | -20 | +70 | °C | |
| Storage Temperature | TSTG | -30 | +80 | °C | |
| Humidity | RH | - | 90 | % |
DC特征
| Characteristics | Symbol | Min. | Typ. | Max. | Unit | Note |
| Power Supply Voltage 1 | IOVCC | 1.65 | 1.8 | 3.3 | V | |
| Power Supply Voltage 2 | VCI | 2.5 | 2.8 | 3.3 | V | |
| Gate Driver High Voltage | VGH | 12 | - | 13 | V | |
| Gate Driver Low Voltage | VGL | -11 | - | -18 | V | |
| Current Consumption | IDD | - | TBD | - | mA | Normal mode |
| IDD-SL EEP | TBD | uA | Sleep mode | |||
| Input voltage “L” Level | VIL | GND | - | 0.3IOVCC | V | IOVCC= 1.65~3.3 |
| Input voltage “H” Level | VIH | 0.7IOVCC | - | IOVCC | V | |
| Output voltage “L” Level | VoL | GND | - | 0.2IOVCC | V | IOL= 1mA |
| Output voltage “H” Level | VoH | 0.8IOVCC | - | IOVCC | V | IOH=-1mA |
背光单元特性
| Characteristics | Symbol | Condition | Min. | Type | Max. | Unit |
| Forward Voltage | Vf | IL=40mA | - | 2.8 | 3.0 | V |
| Forward current | IL | - | 40 | - | mA | |
| Luminance | Lv | IL=40mA | - | 450 | -- | cd/m2 |
| LED life time | - | IL=40mA | 20,000 | 25,000 | -- | Hr |

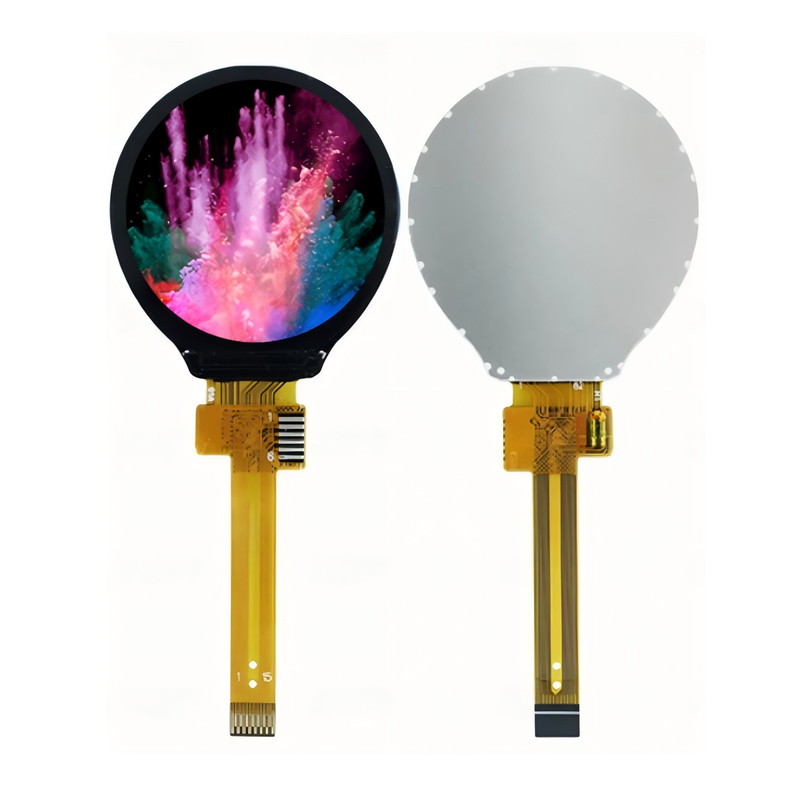

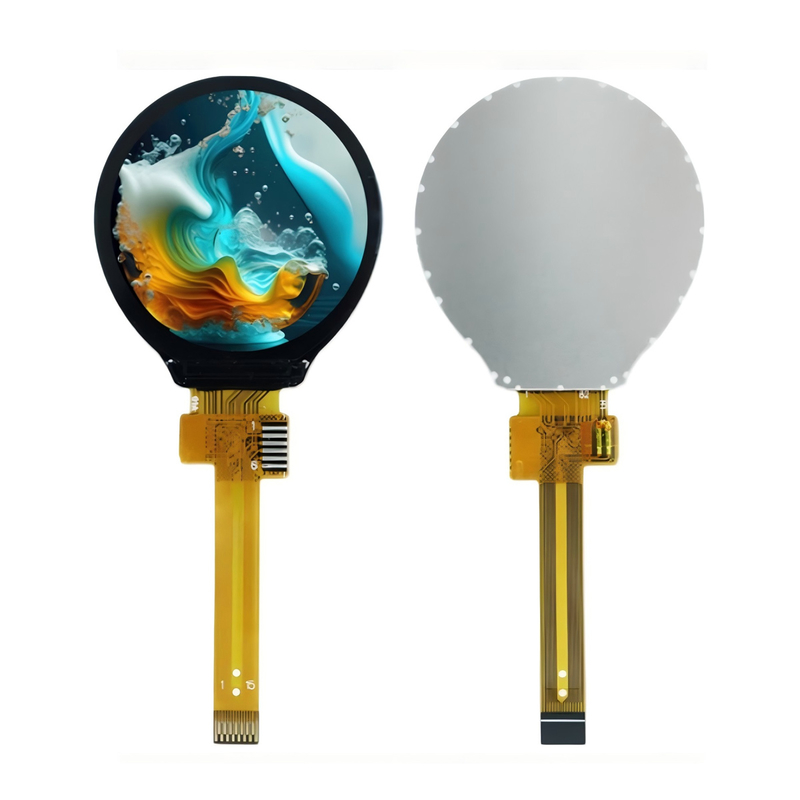

产品图像
