5.7英寸TFT IPS显示模块，分辨率为640x480，亮度为500尼特，配备RGB接口

产品中心/ product: TFT彩屏高亮液晶屏 TFT触摸屏 HDMI TFT显示器工业级TFT屏 OLED屏条型TFT屏圆形TFT屏方形TFT屏全视角TFT屏电阻触摸TFT屏电子墨水屏树莓派触摸屏 OLED模块
推荐产品/ hot

产地：深圳 / 中国

品牌：SAEF

型号：SFTO570DX-7263AN

认证：ISO9001 / ISO14000

资料下载视频播放

Product:	5.7 Inch TFT LCD Display	Touch Screen:	Without
Resolution:	640x480	Viewing Direction:	IPS Full Viewing Angles
Driver IC:	JD9168S	Pin Number:	40 Pins
Connection:	Connector Type	Surface Luminance:	500 Cd/m2 (nits)
Interface:	RGB	LED Lifetime:	40,000 Hours
Highlight:	640x480 TFT IPS Display Module, RGB Interface TFT IPS Display Module, 5.7-Inch TFT IPS Display Module

关于此物品 SFTO570DX-7263AN

探索我们5.7英寸TFT IPS显示模块的清晰度和生动性，该模块设计紧凑，却能提供卓越的视觉效果。这款高品质显示模块具有清晰的640x480分辨率，确保图像锐利且细节丰富，非常适合从工业控制面板到教育工具等多种应用场景。

主要特点：

高分辨率：以640x480像素的分辨率，享受清晰细腻的视觉效果，带来锐利而生动的显示体验。

明亮显示：这款显示屏的亮度高达500尼特，即使在光线充足的环境下也能保持清晰可见，非常适合户外使用或光线明亮的室内环境。

广视角：采用IPS技术，确保了广视角，使多名用户能够从不同角度观看屏幕，而图像质量不会有明显损失。

RGB接口：该显示模块配备RGB接口，易于与各种系统和控制器集成，提供灵活性和兼容性。

耐用设计：这款显示模块经久耐用，能够承受日常使用的严苛考验，是长期部署的可靠选择。

技术规格：

显示屏尺寸：5.7英寸

分辨率：640x480像素

亮度：500尼特

接口：RGB

可视角度：广角IPS技术

工作温度：-30°C至+80°C

储存温度：-30°C至+80°C

理想应用：

这款5.7英寸TFT IPS显示模块非常适合需要兼顾高分辨率、亮度和耐用性的应用。无论您是想提升工业设备的显示功能，打造引人入胜的教育环境，还是为您的最新项目开发用户友好的界面，这款显示模块都能提供您所需的性能和可靠性。

为何选择我们的显示模块？

质量保证：每个模块都会经过质量和性能测试，以确保您收到的产品符合最高标准。

客户支持：我们专业的支持团队随时准备协助您解决任何问题或疑虑，确保显示模块的顺利集成和运行。

定制选项：您在寻找特定的定制服务吗？请联系我们，共同探讨如何根据您的独特需求定制此显示模块。

使用我们的5.7英寸TFT IPS显示模块升级您的视觉显示，体验质量和性能的差异。立即订购，迈出第一步，用可靠且高性能的显示解决方案来提升您的项目。

产品规格

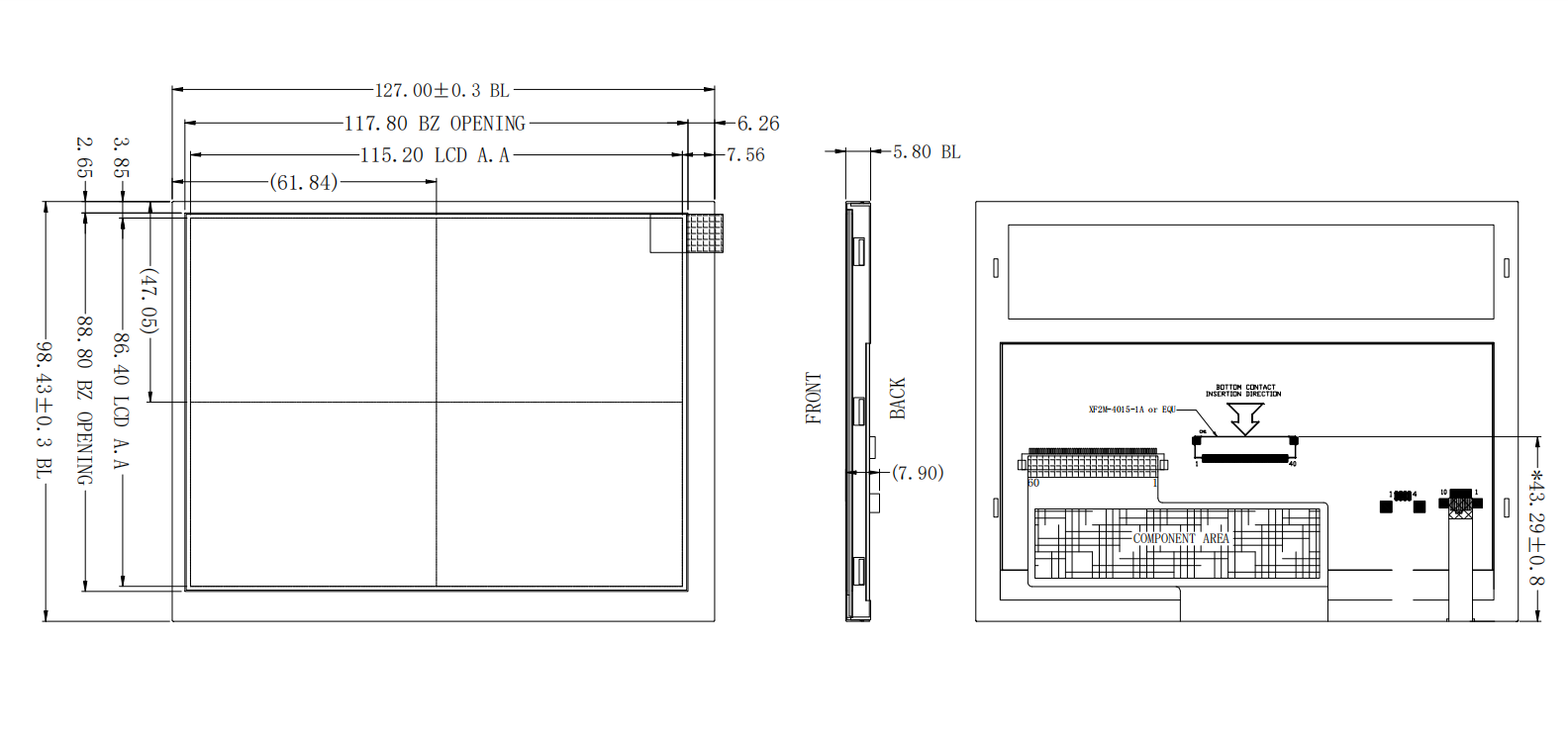

外部尺寸

2-1

绝对最大额定值

背光特性

接口引脚定义

Pin No.	Symbol	I/O	Definition
1	U/D	I	Up/down scan direction on panel module.
2	NC	-	No Connection.
3	HSYNC	I	Horizontal sync input in RGB interface.
4-6	VLED	P	Power supply for LED driver.
7	VCC	P	Power supply for TFT.
8	VSYNC	I	Vertical sync input in RGB interface.
9	DE	I	Data enable input in RGB interface.
10	XL	I	No Connection.
11	YU	I	No Connection.
12	ADJ	I	PWM signal input pin.
13-15	B5-B3	I	Blue data bus.
16	VSS	P	Ground.
17-19	B2-B0	I	Blue data bus.
20	VSS	P	Ground.
21-23	G5-G3	I	Green data bus.
24	VSS	P	Ground.
25-27	G2-G0	I	Green data bus.
28	VSS	P	Ground.
29-31	R5-R3	I	Red data bus.
32	VSS	P	Ground.
33-35	R2-R0	I	Red data bus.
36	XR	I	No Connection.
37	YD	I	No Connection.
38	DCLK	I	Pixel clock input in RGB interface.
39	VSS	P	Ground.
40	L/R	I	Left/right scan direction on panel module.
