27英寸工业级TFT液晶显示器，配备定制PCAP触摸屏*全高清350cd/m2，支持手套/多点触控，工作温度范围-20°C至60°C，覆盖玻璃为钢化玻璃

产品中心/ product: TFT彩屏高亮液晶屏 TFT触摸屏 HDMI TFT显示器工业级TFT屏 OLED屏条型TFT屏圆形TFT屏方形TFT屏全视角TFT屏电阻触摸TFT屏电子墨水屏树莓派触摸屏 OLED模块
推荐产品/ hot

产地：深圳 / 中国

品牌：SAEF

型号：SFTO2700SM-7317AN

认证：ISO9001 / ISO14000

资料下载视频播放

Model Number:	SFTO2700SM-7317AN	Screen Size:	27-inch Diagonal
Resolution:	1920×1080 Pixels (RGB Stripe)	Brightness:	350 Cd/m²
Storage Temp.:	-20°C To +60°C	Operating Temp.:	0°C To +50°C
Contrast Ratio:	1000:1 (Typ.)	Interface:	Dual-Channel LVDS (2 Pixel/Clock)
Response Time:	14ms (on/off, Typ.)	Backlight:	30,000 Hours
Surface Treatment:	AG/AR/AF Coatings (Selectable)	Touch Technology:	PCAP(CTP) Optional
Cover Glass:	Gorilla Glass/Tempered Glass/PMMA (Custom)	Touch Points:	10-Point Multi-Touch
Touch Interface:	I²C/USB/RS232 (Configurable)	IC Options:	EETI, ILITEK, Cypress, Goodix
Customization:	Silk Printing, Logo, Cut-outs	Compliance:	REACH & RoHS Compliant
Highlight:	Multi-Touch Industrial TFT LCD, 27 Industrial TFT LCD, Glove touch Industrial TFT LCD

配备PCAP触摸屏的完全可定制工业显示器

SFTO2700SM-7317AN通过集成的投射电容（PCAP）触摸技术重新定义了工业可视化。该显示器将27英寸全高清TFT液晶显示屏（350cd/m²）与手套兼容的触摸灵敏度相结合，专为医疗界面、工厂自动化和运输系统而设计。

主要自定义选项

✅ 坚固耐用的触控解决方案

• 玻璃选项：化学强化大猩猩玻璃®（医用）、钢化玻璃（工业用）、PMMA（成本敏感型）

• 涂层：防眩光（AG）涂层，提升阳光下可读性；防反射（AR）涂层，适用于医学成像；防指纹（AF）涂层，适用于信息亭

• 边缘处理：抛光、倒角或2.5D弧形边缘

✅ 高级触控集成

• 传感器配置：玻璃传感器（高耐用性）、薄膜传感器（轻便）、薄膜+薄膜（柔性安装）

• 控制器集成电路：EETI用于医疗电磁兼容性（EMC），Cypress用于汽车（-40°C），Goodix用于多点触控手势

• 接口：I²C（嵌入式系统）、USB（即插即用）、RS232（传统设备）

✅ 工业级可靠性

• 在0°C~50°C下运行，具有抗冷凝性能

• 经过24次循环的热冲击测试（-20°C↔60°C）

• 与触摸面板结合时，正面密封达到IP65

行业应用

• 医疗：具有抗菌涂层的外科显示器

• 工业4.0：配备AR涂层的手套操作人机界面

• 海洋：耐盐雾触摸导航系统

• 汽车：具备-30°C冷启动功能的仪表盘显示屏

认证

• EN 60601-1（医疗），ISO 16750（汽车）

• 符合REACH高度关注物质（SVHC）法规，符合RoHS 3标准

• 电磁兼容性：EN 55032 B级

请求定制

如需了解IP65密封版本、电容式触摸选项或定制边框设计，请联系sales2@saef.com.cn。

规格

Items	Unit	Specification
Screen Diagonal	mm	27.0”
Active area	mm	597.888(H) x 336.312(V)
Pixels H x V	-	1920(x3) x 1080
Pixels Pitch	um	31.14(per one triad) x31.14
Pixel Arrangement	-	R.G.B. Vertical Stripe
Display Mode	-	Normally Black
Response Time	Msec	14ms (typ., on/off)
Weight	Grams	TBD
Electrical Interface	-	Dual channel LVDS,8 bits RGB data input
Support Color	-	16.7M colors
Surface Treatment	-	Anti-Glare,3H
Operating Temperature	℃	0 to +50
Storage Temperature	℃	-20 to +60

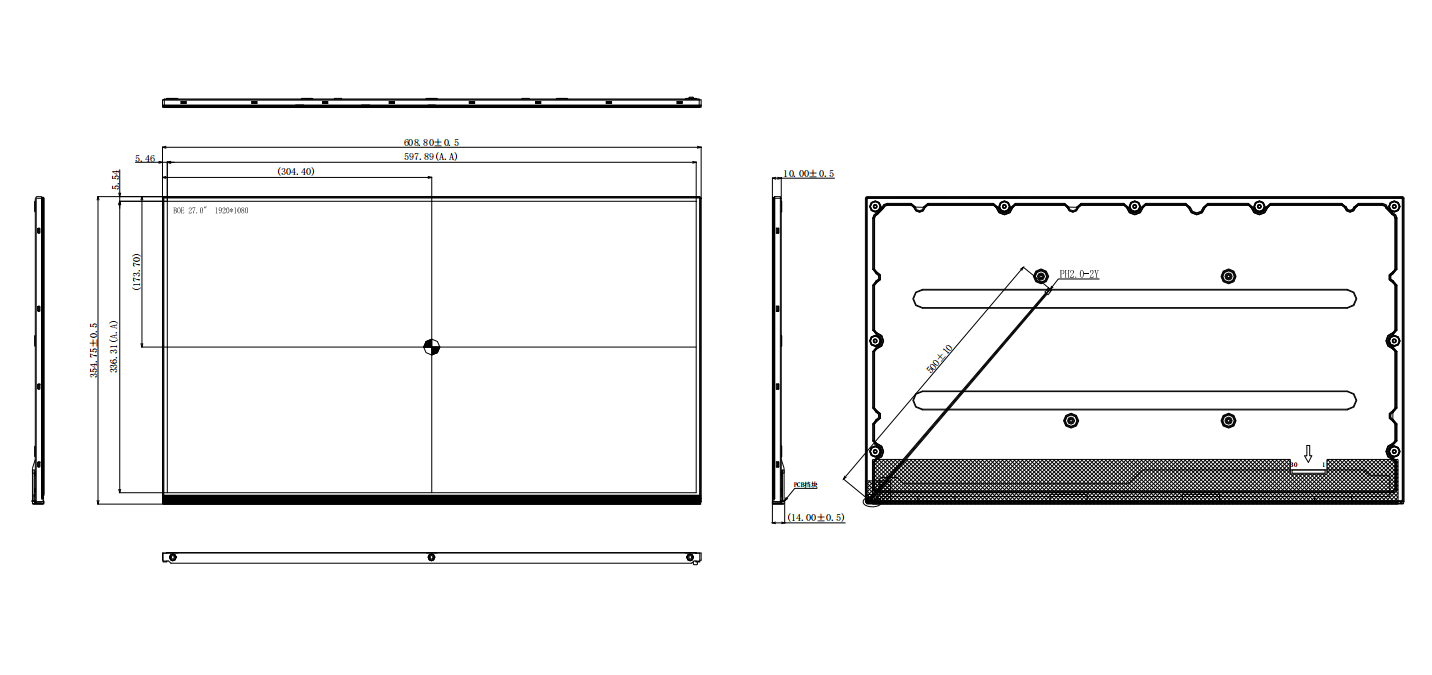

外部尺寸

2-1

接口引脚定义

Pin No.	Symbol	Description
1	RxO0-	Negative LVDS differential data input (Odd data)
2	RxO0+	Positive LVDS differential data input (Odd data)
3	RxO1-	Negative LVDS differential data input (Odd data)
4	RxO1+	Positive LVDS differential data input (Odd data)
5	RxO2-	Negative LVDS differential data input (Odd data)
6	RxO2+	Positive LVDS differential data input (Odd data)
7	BIST	BIST
8	RxOCLK-	Negative LVDS differential clock input (Odd clock)
9	RxOCLK+	Positive LVDS differential clock input (Odd clock)
10	RxO3-	Negative LVDS differential data input (Odd data)
11	RxO3+	Positive LVDS differential data input (Odd data)
12	RxE0-	Negative LVDS differential data input (Even data)
13	RxE0+	Positive LVDS differential data input (Even data)
14	GND	Ground
15	RxE1-	Negative LVDS differential data input (Even data)
16	RxE1+	Positive LVDS differential data input (Even data)
17	GND	Ground
18	RxE2-	Negative LVDS differential data input (Even data)
19	RxE2+	Positive LVDS differential data input (Even data)
20	RxECLK-	Negative LVDS differential clock input (Even clock)
21	RxECLK+	Negative LVDS differential clock input (Even clock)
22	RxE3-	Negative LVDS differential data input (Even data)
23	RxE3+	Positive LVDS differential data input (Even data)
24	GND	Ground
25	CTL	CTL_DVR
26	CE	CE_DVR
27	NC	No connection
28	VDD	Power Supply Input Voltage 5V
29	VDD	Power Supply Input Voltage 5V
30	VDD	Power Supply Input Voltage 5V

光学特征

背光特征
