15.6英寸全高清工业级TFT显示屏，宽温范围，符合欧洲和美国市场的RoHS标准，亮度为500cd/m²，电容式触摸面板

产品中心/ product: TFT彩屏高亮液晶屏 TFT触摸屏 HDMI TFT显示器工业级TFT屏 OLED屏条型TFT屏圆形TFT屏方形TFT屏全视角TFT屏电阻触摸TFT屏电子墨水屏树莓派触摸屏 OLED模块
推荐产品/ hot

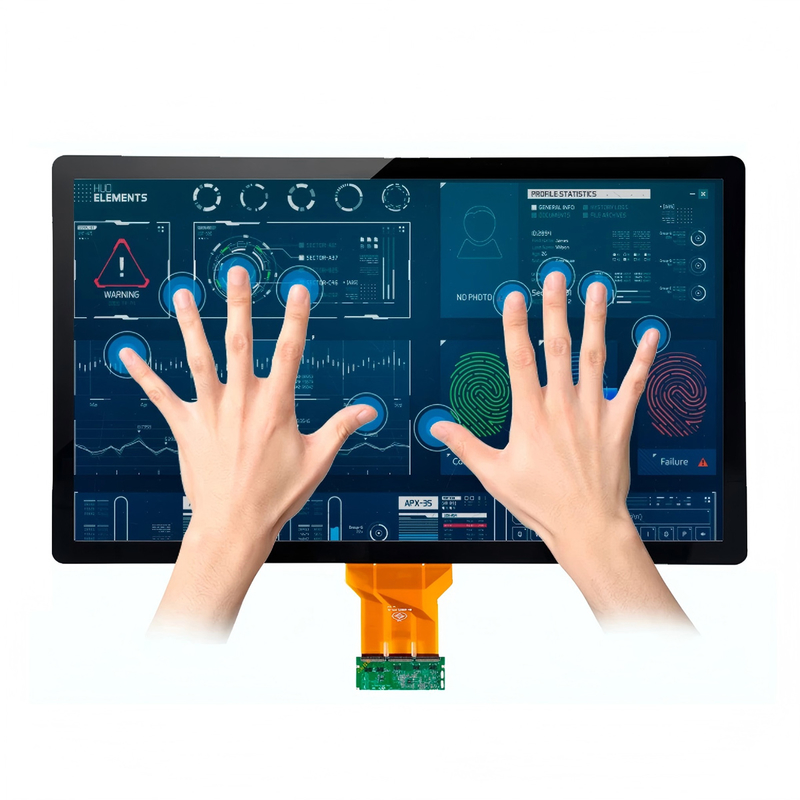

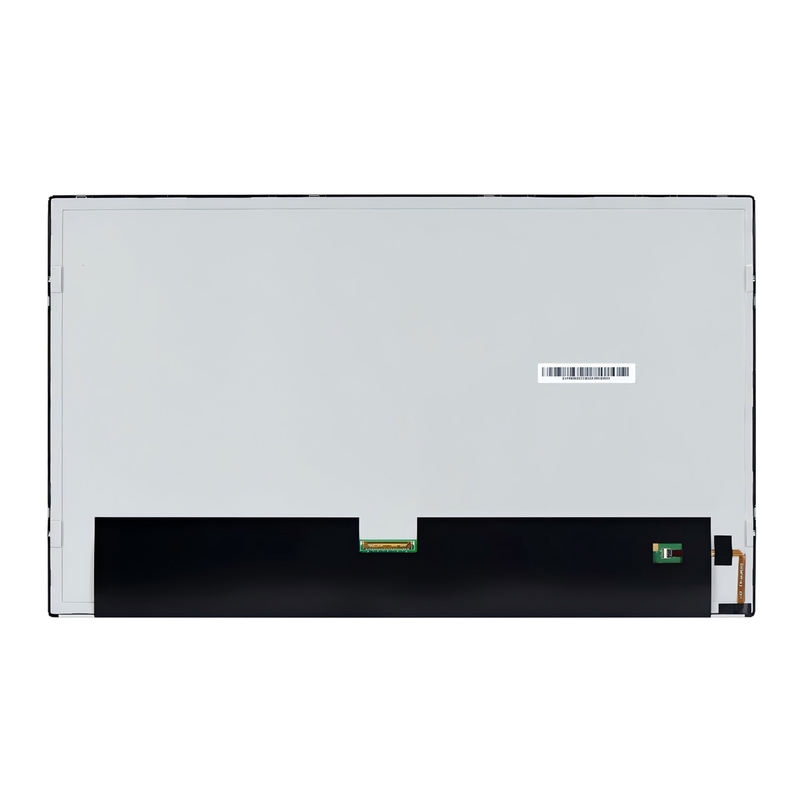

15.6英寸全高清工业级TFT显示屏，宽温范围，符合欧洲和美国市场的RoHS标准，亮度为500cd/m²，电容式触摸面板

产地：深圳 / 中国

品牌：SAEF

型号：SFTO1560JD-7328BN

认证：ISO9001 / ISO14000

资料下载视频播放

产品详情

Screen Size:	15.6-inch Diagonal	Display Type:	Industrial TFT LCD Module
Resolution:	1920×1080 Pixels (RGB Stripe)	Storage Temp.:	-30°C To +80°C
Operating Temp.:	-35°C To +85°C	Brightness:	500 Cd/m²
Contrast Ratio:	1200:1 (Typ.)	Interface:	8-Bit LVDS Input, I-PEX Connector
Surface Treatment:	AG/AR/AF Coatings (Selectable)	Touch Technology:	Capacitive Touch Panel
Cover Glass:	Gorilla Glass/Tempered Glass/PMMA	Touch Points:	10-Point Multi-Touch
Touch Interface:	I²C/USB/RS232 (Configurable)	IC Options:	EETI, ILITEK, Cypress, Goodix
Customization:	Silk Printing, Logo, Cut-outs	Compliance:	REACH & RoHS Compliant
Highlight:	FHD Industrial TFT Display, Capacitive Touch Panel Industrial TFT Display

介绍SFTO1560JD-7328BN——一款适用于严苛环境的专业级15.6英寸全高清工业TFT显示屏

SFTO1560JD-7328BN是一款高性能工业级TFT液晶显示模块，专为工业、医疗、航空航天和海洋环境中的严苛应用而设计。该显示器有效显示区域对角线长达15.6英寸，分辨率达到全高清（1920 x 1080），在极端条件下仍能提供卓越的清晰度和可靠性。

主要特点：

• 明亮且均匀的显示效果：亮度可达500cd/m²（最低425cd/m²），典型亮度均匀性达80%，无论在明亮还是低光环境下，都能清晰可见。

• 宽工作温度范围：可在-30°C至+80°C的温度范围内无缝运行，非常适合户外、工业和航空航天应用。

• 耐用性与可靠性：经过8000+小时的可靠性测试（高温/低温、湿度、静电放电），LED背光寿命达50,000小时（亮度保持50%）。

• 低功耗：高效典型功耗为9.55瓦（最大10.65瓦），确保长时间运行也能节省能源。

• 高级接口：支持8位LVDS输入，配备I-PEX 20455-040E-66连接器，便于集成到工业系统中。

• 符合RoHS标准：环保设计符合全球无铅、无有害物质制造的法规要求。

技术规格：

• 分辨率：1920 x 1080（RGB垂直条纹排列）

• 对比度：1200:1（典型值），85°宽视角（对比度>10）

• 色域：72% NTSC，色彩鲜艳且呈现准确

• 背光：40个LED灯（252毫安），使用寿命长达50,000小时

• 安装：0.8T玻璃厚度，以确保结构稳定性和抗反射涂层（HC处理）

• 尺寸：363.8毫米（宽）x 215.9毫米（高），外形紧凑，适用于空间受限的系统

应用：

• 工业人机界面（HMI）

• 医疗诊断设备

• 海上导航系统

• 航空航天仪器仪表

• 国防技术接口

为何选择SFTO1560JD-7328BN？

• 专为恶劣环境设计：该显示屏可在-30°C至+80°C的极端温度下正常工作，非常适合户外或工业环境。

• 能效：低功耗符合欧洲和北美的绿色技术趋势。

• 全球合规：RoHS认证确保产品符合欧盟和美国的环境标准。

• 长寿命：50,000小时LED背光和8000+小时的可靠性测试确保了长期性能。

非常适合欧洲和美国的原始设备制造商（OEM）和系统集成商：

SFTO1560JD-7328BN经过精心设计，能够满足工业自动化、医疗保健和航空航天领域的需求。其紧凑的设计、高亮度和宽温度耐受性使其成为追求卓越可靠性的专业人士的首选。

批量订购或定制，请立即联系我们！

我们为您的工业显示器需求提供端到端的支持。我们总部位于中国，业务遍布全球，确保为北美和欧洲的客户提供快速交货和技术支持。

规格

Parameter	Specification	Unit
Active Area	345.6(W) x 194.4(H)	mm
Number Of Pixels	1920 x RGB x 1080	pixels
Pixel Pitch	0.18(W) x 0.18(H)	mm
Pixel Arrangement	RGB Vertical stripe
Display Mode	Normally black
Display Colors	8bits	colors
Surface Treatment	HC
Contrast Ratio	Typ. 1200 Min.1000
Viewing Angle(CR>10)	Typ.85/85/85/85	deg.
Color Gamut	72% NTSC
Brightness	500typ 425min	cd/m2
Brightness Uniformity	80% typ 75% min
Power Consumption	Max.10.65W Typ. 9.55 W	watt
Outline Dimension	363.8*215.9	mm
Weight	Typ. 850g	gram

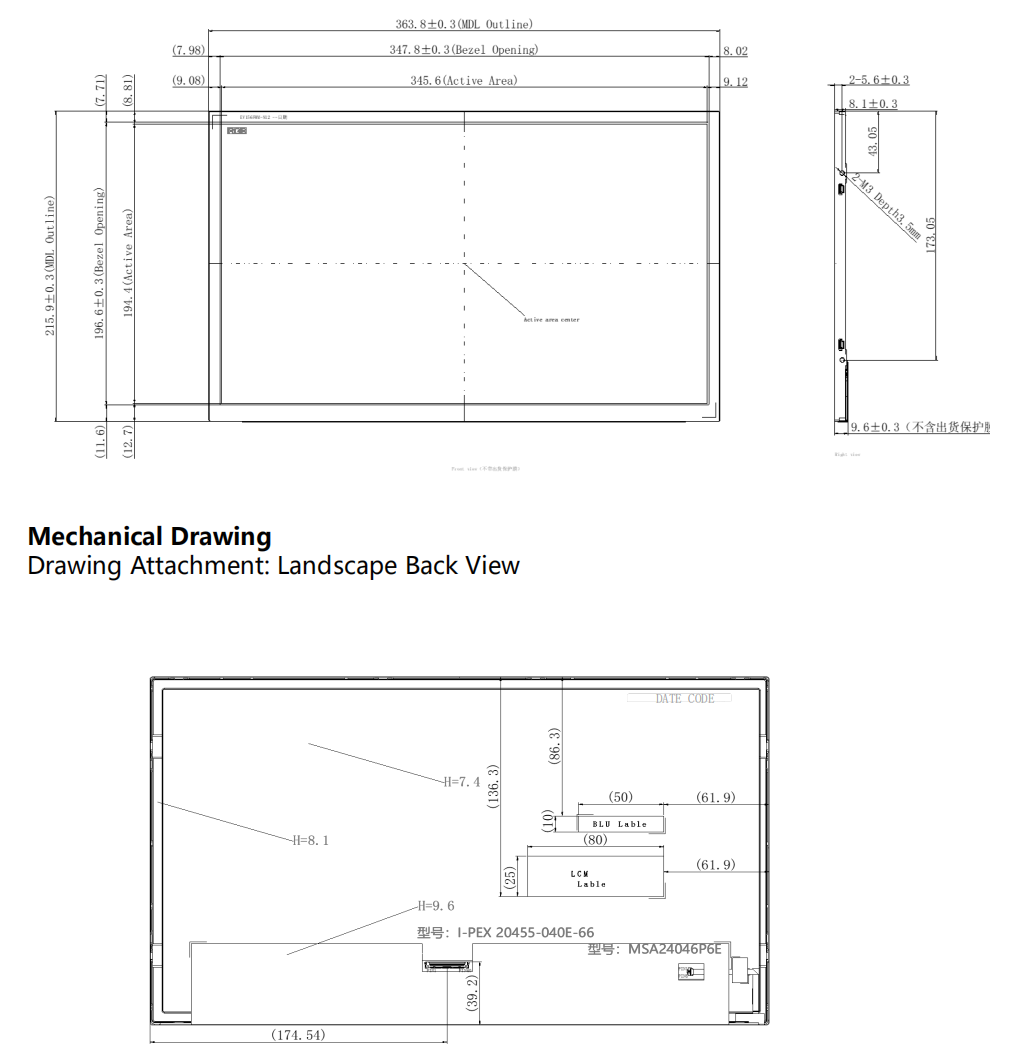

外部尺寸

详情-1

接口引脚定义

No.	Symbol		No.	Symbol
1	RE3P	Positive LVDS differential data input Channel E3(Even)	21	RO1N	Negative LVDS differential data i nput Channel O1(Odd)
2	RE3N	Negative LVDS differential data inpu t Channel E3(Even)	22	RO0P	Positive LVDS differential data in put Channel O0(Odd)
3	RECLKP	Positive LVDS differential clock inpu t (Even)	23	RO0N	Negative LVDS differential data i nput Channel O0(Odd)
4	RECLKN	Negative LVDS differential clock inp ut(Even)	24	GND	LCD Ground
5	RE2P	Positive LVDS differential data input Channel E2(Even)	25	NC	SDA for SAEF use, this pin shoul d be open
6	RE2N	Negative LVDS differential data inpu t Channel E2(Even)	26	NC	SCL for SAEF use, this pin shoul d be open
7	GND	LCD Ground	27	NC	MTP for SAEF use, this pin shoul d be open
8	RE1P	Positive LVDS differential data input Channel E1(Even)	28	LCD_VCC	LCD Power 3.3V
9	RE1N	Negative LVDS differential data inpu t Channel E1(Even)	29	LCD_VCC	LCD Power 3.3V
10	RE0P	Positive LVDS differential data input Channel E0(Even)	30	LCD_VCC	LCD Power 3.3V
11	RE0N	Negative LVDS differential data inpu t Channel E0(Even)	31	LED_PW M	Backlight Adjust ,3.3V(3V~3.6V)
12	RO3P	Positive LVDS differential data input Channel O3(Odd)	32	LED_EN	Enable pin ,3.3V(3V~3.6V)
13	RO3N	Negative LVDS differential data inpu t Channel O3(Odd)	33	GND	Ground
14	GND	LCD Ground	34	STBYB	Deep standby mode setting pin.
15	ROCLKP	Positive LVDS differential clock inpu t (Odd)	35	RSTB	Device Reset for LCD driver IC, Low active
16	ROCLKN	Negative LVDS differential clock inp ut(Odd)	36	GND	Ground
17	GND	LCD Ground	37	BL_POW ER	+12V Vi power supply
18	RO2P	Positive LVDS differential data input Channel O2(Odd)	38	BL_POW ER	+12V Vi power supply
19	RO2N	Negative LVDS differential data inpu t Channel O2(Odd)	39	BL_POW ER	+12V Vi power supply
20	RO1P	Positive LVDS differential data input Channel O1(Odd)	40	BL_POW ER	+12V Vi power suppl

光学特征

Item	Symbol	Condition	Min	Typ.	Max	Unit
luminance	Bp	θ=0°	425	500	--	cd/m2
L255 Uniformity	△Bp		75	80	--	%
Viewing Angle	θL	Cr≥10	--	85	--	deg
	θR		--	85	--
	ψT		--	85	--
	ψB		--	85	--
Contrast Ratio	Cr	θ=0° FF=0°	1000	1200		-
Color Coordinate of CIE1931	Wx	θ=0°	0.283	0.313	0.343	-
	Wy		0.299	0.329	0.359
Color Gamut		NTSC	--	72	--	%
Gamma		25℃	2.0	2.2	2.4	%
Crosstalk		25℃	--	--	2	%

背光特征

Parameter	Symbol	Values			Unit
		Min.	Typ.	Max.
LED Supply Voltage	V LED	28	30	31	V
LED Supply Current	ILED	-	252	-	mA
Power Consumption	PLED	-	8.89	9.19	W
LED Quantity	QLED	-	40	-	EA
LED Life Time	TLED	40000	50000	-	Hrs

CTP规范（可选）

Category	Parameter	Specification
General	Structure	Cover Glass + DITO Glass
	Cover Lens Strengthening	Chemically Strengthened
	Cover Lens Surface Hardness	≥6H (Pencil Hardness)
	Light Transmission Rate	≥85%
	Operation Temperature	-30℃ ~ +80℃, ≤85% RH
	Storage Temperature	-35℃ ~ +85℃, ≤85% RH
Electrical	Interface	IIC / USB / UART
	Touch IC	IL12511
	Power Supply Voltage (VDD)	3.3V or 5V (Selectable)
	Host Resistance (SDA/SCL)	Configurable on Main-board
Environmental	Operating Conditions	Functional in fog/surface water
Surface Properties	Surface Ink	Anti-UV
	Surface Treatment	Anti-Glare (Haze: 10%)
	LCD-TP Lamination	OCA (Optically Clear Adhesive)
Compliance	Material Standards	RoHS & Halogen-Free Compliant
