| Display Type: | Industrial TFT LCD With EDP Interface | Screen Size: | 15.6-inch Diagonal |
| Resolution: | FHD 1920 X 1080 (RGB Vertical Stripe) | Brightness: | 1000 Cd/m² (Center Luminance) |
| Operating Temp.: | -20°C To +70°C | Power Input: | 3.3V DC ±10% (0.891W Max) |
| Interface: | 30-pin EDP (I-PEX 20455-030E) | Backlight System: | External LED Driver (45.1V Typ, 540mA) |
| Color Performance: | 69% Color Gamut, 16.7M Colors (6bit+FRC) | Viewing Angle: | 80°+ Horizontal/Vertical (CR≥10) |
| Connectors: | EDP Input + BL Power Output (MSK24022P10A) | Compliance: | REACH & RoHS Compliant |
苛刻的工业环境的高可见性显示
SFTO1560BD -7246A3N是15.6英寸的TFT LCD，在极端条件下为可靠性设计。具有1000nits的亮度和-20°C至 +70°C的操作，可在直接阳光直射或冻结温度下清晰可见 - 适用于工厂自动化，室外设备和医疗设备和医疗设备。
关键的工业优势
• 强大的连接：具有AUX通道支持（VESA DisplayPort 1.2符合性的EDP接口）简化了集成。
• 智能电源管理： 50Hz节电模式将能源消耗降低了15％，而不会损害功能。
• 军事级耐用性：通过100个热休克周期和240小时湿度测试（60°C/90％RH）验证。
• 零图像保留：信号损失期间自动黑色视频生成可保护屏幕完整性。
技术卓越
• 精密颜色：通过6位+FRC技术的颜色为69％，颜色为1670万。
• 无闪烁的调光： PWM控制（1-2KHz），电流平衡以用于均匀的背光。
• 易于集成：热塞检测（HPD）和可逆的功率序列支持。
欧盟/美国市场认证
•ROHS 2011/65/eu＆commen Angrimist
•ISO 9001：2015质量管理认证
•1年功能保修
理想的：
工业控制面板：CNC机器，机器人接口
医疗设备：患者监视器，诊断设备
运输：车队管理显示器，票务系统
能源部门：太阳能农场控制，电网HMIS
请求自定义：有关IP65密封版本，电容触摸选项或自定义表圈设计，请联系sales2@saef.com.cn 。
规格
| Item | Specification | Unit |
| Screen Size | 15.6” diagonal | |
| Driver Element | a-si TFT active matrix | - |
| Pixel Number | 1920 x R.G.B. x 1080 | pixel |
| Pixel Pitch | 0.17925 (H) x 0.17925 (V) | mm |
| Pixel Arrangement | RGB vertical stripe | - |
| Display Colors | 16.7 m | color |
| Transmissive Mode | Normally Black | - |
| Surface Treatment | Hard coating (3H), Anti-Glare | - |
| Power Consumption | Cell 0.891W(Max.) | - |
| Operating Temperature | -20°C to +70°C | °C |
| Storage Temperature | -30°C to +80°C | °C |

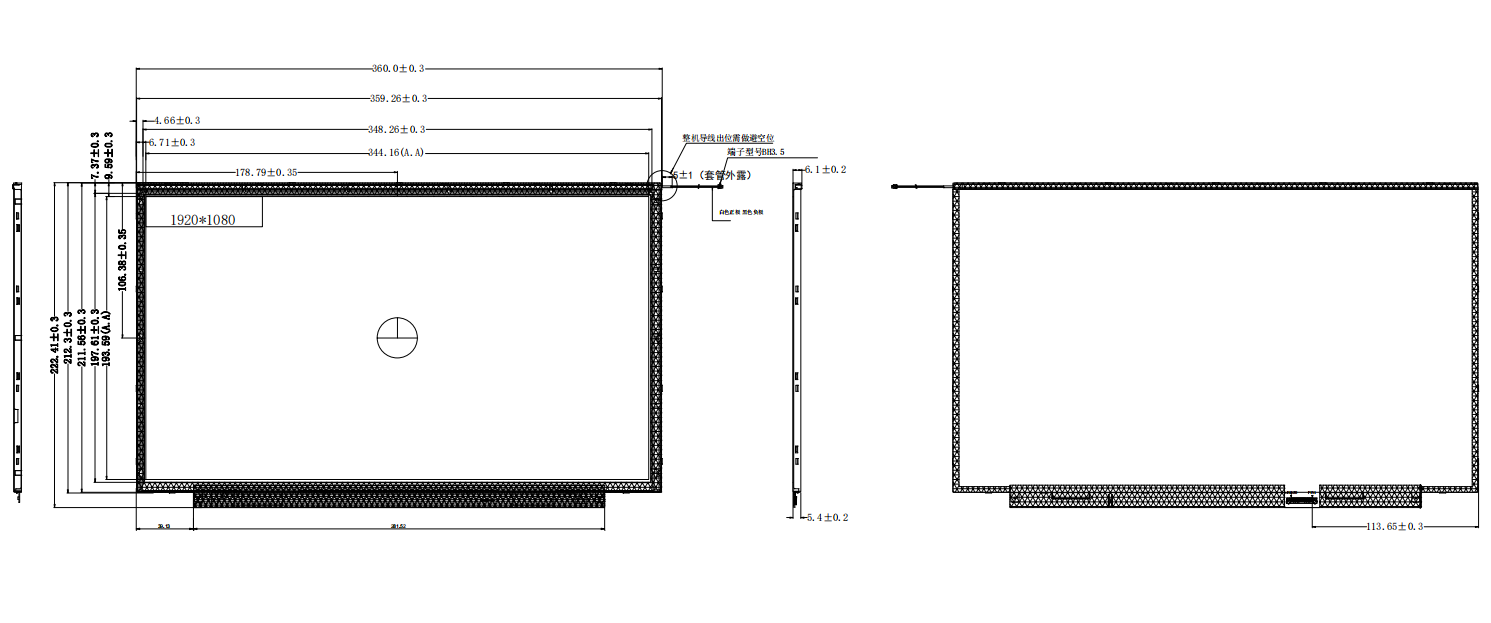

外部尺寸
接口引脚定义
| Pin | Symbol | Description |
| 1 | NC | No Connection (Reserved for LCD test) |
| 2 | H_GND | High Speed Ground |
| 3 | ML1- | Complement Signal-Lane 1 |
| 4 | ML1+ | True Signal-Main Lane 1 |
| 5 | H_GND | High Speed Ground |
| 6 | ML0- | Complement Signal-Lane 0 |
| 7 | ML0+ | True Signal-Main Lane 0 |
| 8 | H_GND | High Speed Ground |
| 9 | AUX+ | True Signal-Auxiliary Channel |
| 10 | AUX- | Complement Signal-Auxiliary Channel |
| 11 | H_GND | High Speed Ground |
| 12 | VCCS | Power Supply +3.3V(typical) |
| 13 | VCCS | Power Supply +3.3V(typical) |
| 14 | NC | No Connection (Reserved for LCD test) |
| 15 | GND | Ground |
| 16 | GND | Ground |
| 17 | HPD | Hot Plug Detect |
| 18 | BL_GND | BL Ground |
| 19 | BL_GND | BL Ground |
| 20 | BL_GND | BL Ground |
| 21 | BL_GND | BL Ground |
| 22 | LED_EN | BL_Enable Signal of LED Converter |
| 23 | LED_PWM | PWM Dimming Control Signal of LED Converter |
| 24 | NC | No Connection (Reserved for LCD test) |
| 25 | NC | No Connection (Reserved for LCD test) |
| 26 | LED_VCCS | BL Power |
| 27 | LED_VCCS | BL Power |
| 28 | LED_VCCS | BL Power |
| 29 | LED_VCCS | BL Power |
| 30 | NC | No Connection (Reserved for LCD test) |

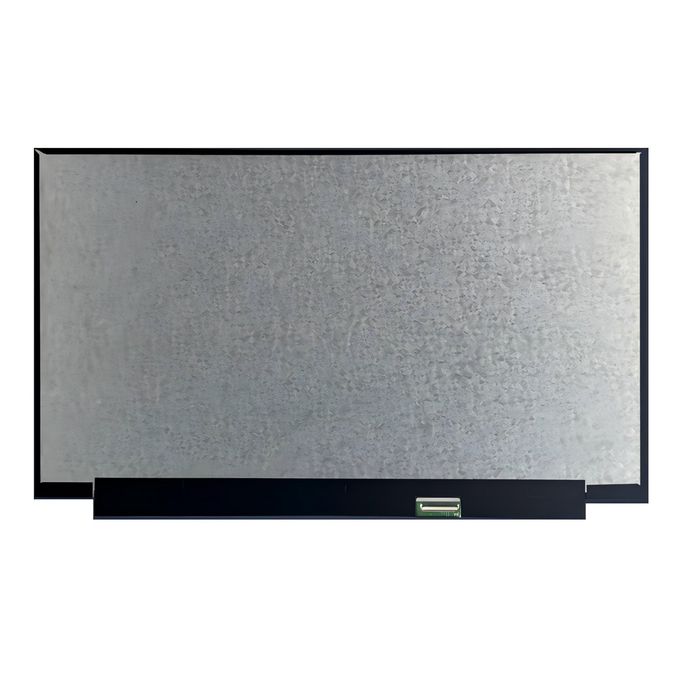

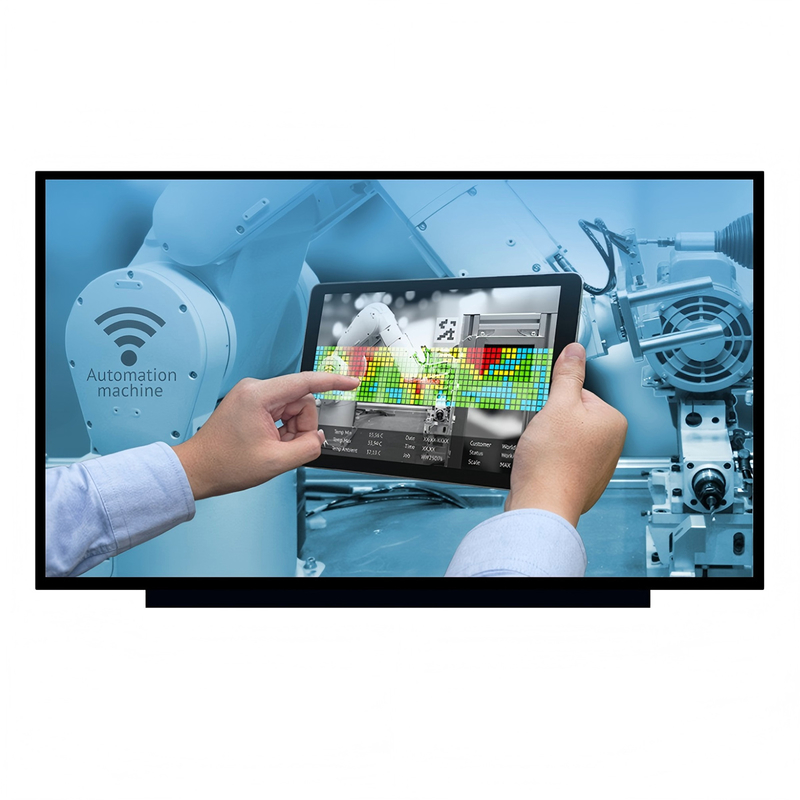

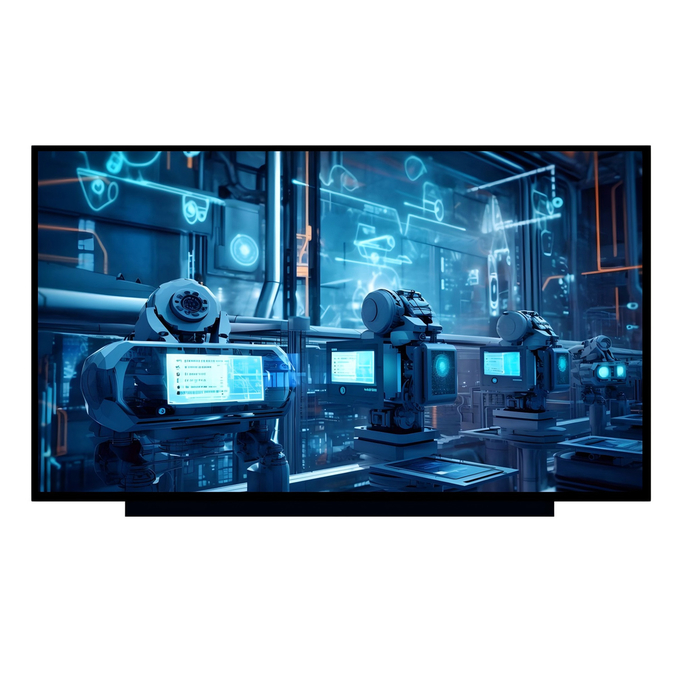

产品图像
