| Model Number: | SFTO2150RX-7321AN | Screen Size: | 21.5-inch Diagonal |
| Resolution: | 1920×1080 Pixels (RGB Stripe) | Brightness: | 2000 Cd/m² |
| Storage Temp.: | -30°C To +80°C | Operating Temp.: | -30°C To +85°C |
| Contrast Ratio: | 1000:1 (Typ.) | Interface: | LVDS 2-pixel/clock |
| Power Supply: | 5V DC ±10% | Power Consumption: | 37.22W (Typ.) |
| Surface Treatment: | AG/AR/AF Coatings (Selectable) | Touch Technology: | PCAP(CTP) Optional |
| Cover Glass: | Gorilla Glass/Tempered Glass/PMMA | Touch Points: | 10-Point Multi-Touch |
| Touch Interface: | I²C/USB/RS232 (Configurable) | IC Options: | EETI, ILITEK, Cypress, Goodix |
| Customization: | Silk Printing, Logo, Cut-outs | Compliance: | REACH & RoHS Compliant |
| Highlight: | 2000Nits TFT LCD Display, 21.5” TFT LCD Display, 1920x1080 TFT LCD Display | ||
专为极端工业环境设计
SFT02150RX-7321AN工业级TFT液晶显示器在恶劣条件下具有出色的可视性。其亮度高达2000尼特，对比度为1000:1，确保户外应用在阳光下仍可清晰阅读。该显示器经过认证，可在-30°C至+80°C的温度范围内正常工作，且背光寿命长达50,000小时，是工厂自动化、重型机械和关键基础设施领域的理想解决方案。
主要产业优势
• 坚固的可靠性
通过50G冲击/振动测试（符合MIL-STD标准）和85°C/90%RH湿度耐受测试。
• 晶莹剔透的能见度
89°广视角，80%白色均匀度，以及防眩光表面（雾度25%，3H硬度）。
• 无缝集成
LVDS接口，支持仅显示设备（DE）模式+嵌入式系统的横向/纵向灵活性。
• 全球合规
符合欧盟RoHS 2011/65/EU、REACH 1907/2006/EC以及美国环境标准。
• 零图像残留
针对全天候运行进行了优化，并提供动态睡眠模式建议。
CTP选项（产品定制）
专为您的工业工作流程量身定制
1. 标准即装即运模式
→ SFT02150RX-7321AN：全球范围内2周交货，1年保修。
2. 半定制解决方案
环境硬化：
► 用于提高耐化学性的保形涂层
► -30°C至+85°C扩展温度范围套件
增强可用性：
► PCAP/电阻式触摸屏集成（IP65密封）
► 敏感环境下的电磁干扰（EMI）屏蔽
机械适应：
► 定制边框（不锈钢/铝制）
► VESA安装兼容性
3. 完全ODM定制
针对特定应用程序的重新设计：
► 军用级驱动板（MIL-STD-810）
► 经ATEX认证的防爆外壳
原型制作与小批量生产：
► 研发批次无最小起订量（MOQ）限制
► 8周定制开发周期
应用
• 工业控制系统
• 医疗诊断设备
• 海上导航设备
• 航空航天仪器
• 国防技术接口
• 先进的实验室自动化系统
为何选择此模块？
SAEF的显示屏已在全球3000多个恶劣环境系统中得到部署。自2020年以来，这些显示屏帮助西门子医疗、雷神公司和海事OEM厂商在极端条件下保持可见性，且现场故障率为零。
请求定制
如需了解IP65密封版本、电容式触摸选项或定制边框设计，请联系sales2@saef.com.cn。
规格
| Parameter | Specification | Unit |
| Active area | 476.64(H) × 268.11(V) | mm |
| Number of pixels | 1920(H) ×1080(V) | pixels |
| Pixel pitch | 0.24825(H) x 0.24825(V) | mm |
| Pixel arrangement | RGB Vertical stripe | - |
| Display colors | 16.7M | colors |
| Display mode | Normally Black | - |
| Dimensional outline | 495.6(H) × 292.4(V) × 13.6(D) typ. | mm |
| Possible Display Type | Landscape and Portrait Enabled | - |
| Weight | TBD | Kg |
| Bezel width (L/R/U/D) | 7.9/7.9/10.5/10.5 | mm |
| Surface Treatment | Haze 25%, 3H | - |
| Back-light | Lower side 1-LED Light bar Type | - |

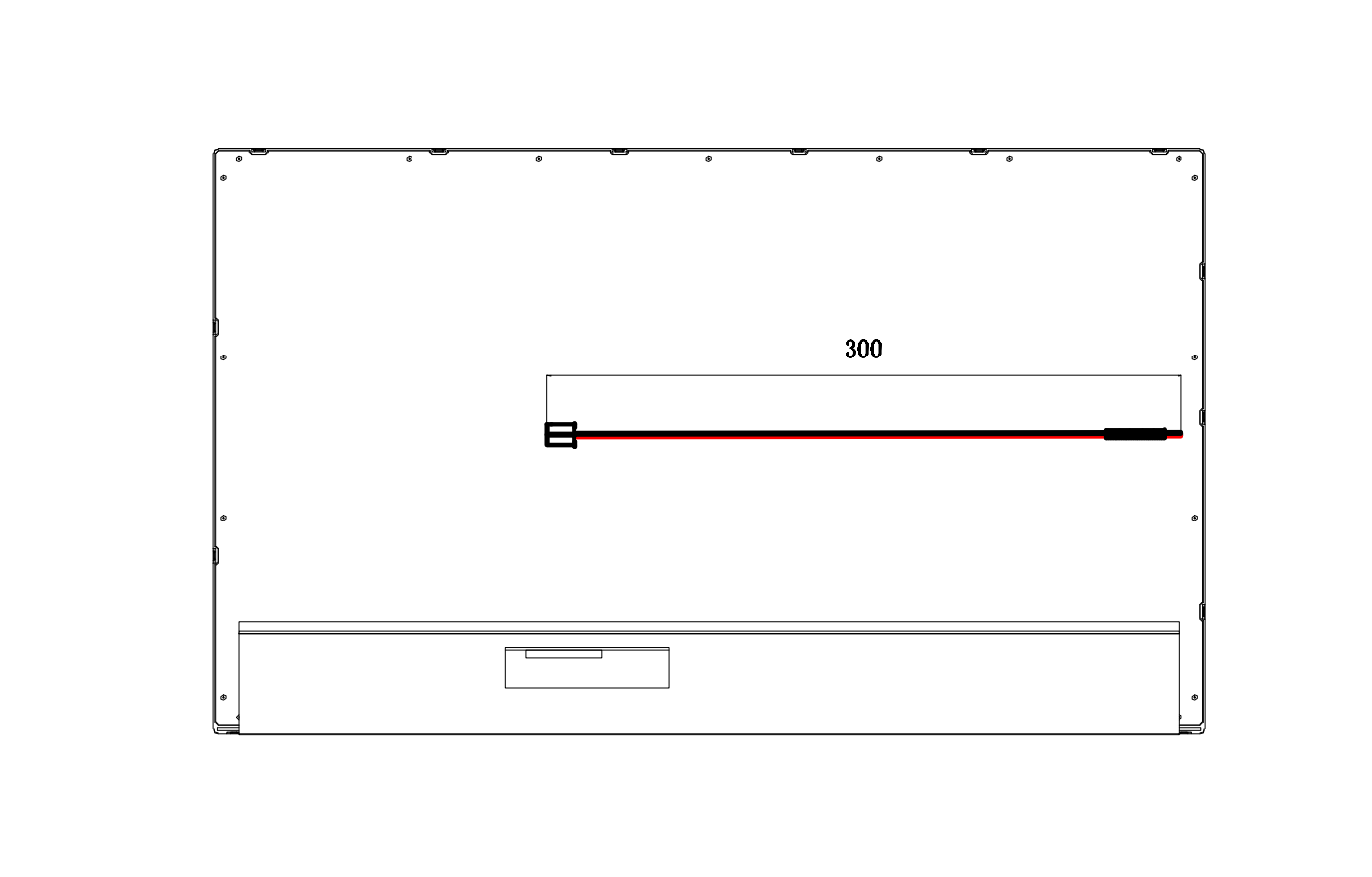

外部尺寸
接口引脚定义
| Pin No. | Symbol | Description |
| 1 | RxO0- | Negative LVDS differential data input (Odd data) |
| 2 | RxO0+ | Positive LVDS differential data input (Odd data) |
| 3 | RxO1- | Negative LVDS differential data input (Odd data) |
| 4 | RxO1+ | Positive LVDS differential data input (Odd data) |
| 5 | RxO2- | Negative LVDS differential data input (Odd data) |
| 6 | RxO2+ | Positive LVDS differential data input (Odd data) |
| 7 | BIST | BIST |
| 8 | RxOCLK- | Negative LVDS differential clock input (Odd clock) |
| 9 | RxOCLK+ | Positive LVDS differential clock input (Odd clock) |
| 10 | RxO3- | Negative LVDS differential data input (Odd data) |
| 11 | RxO3+ | Positive LVDS differential data input (Odd data) |
| 12 | RxE0- | Negative LVDS differential data input (Even data) |
| 13 | RxE0+ | Positive LVDS differential data input (Even data) |
| 14 | GND | Ground |
| 15 | RxE1- | Negative LVDS differential data input (Even data) |
| 16 | RxE1+ | Positive LVDS differential data input (Even data) |
| 17 | GND | Ground |
| 18 | RxE2- | Negative LVDS differential data input (Even data) |
| 19 | RxE2+ | Positive LVDS differential data input (Even data) |
| 20 | RxECLK- | Negative LVDS differential clock input (Even clock) |
| 21 | RxECLK+ | Negative LVDS differential clock input (Even clock) |
| 22 | RxE3- | Negative LVDS differential data input (Even data) |
| 23 | RxE3+ | Positive LVDS differential data input (Even data) |
| 24 | GND | Ground |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | No connection |
| 28 | VDD | Power Supply Input Voltage 5V |
| 29 | VDD | Power Supply Input Voltage 5V |
| 30 | VDD | Power Supply Input Voltage 5V |
光学特征
| Parameter | Symbol | Condition | Min. | Typ. | Max. | Unit | |
| Viewing Angle range | Horizontal | Θ3 | CR > 10 | 85 | 89 | - | Deg. |
| Θ9 | 85 | 89 | - | Deg. | |||
| Vertical | Θ12 | 85 | 89 | - | Deg. | ||
| Θ6 | 85 | 89 | - | Deg. | |||
| Luminance Contrast ratio | CR | Θ = 0.(Center) | 700 | 1000 | |||
| Luminance of White | Yw | 1800 | 2000 | - | cd/m2 | ||
| White luminance uniformity | ΔY | 75 | 80 | - | % | ||
| Reproduction of color | White | Wx | 0.283 | 0.313 | 0.343 | - | |
| Wy | 0.339 | 0.369 | 0.399 | - | |||
| Red | Rx | 0.608 | 0.638 | 0.668 | - | ||
| Ry | 0.319 | 0.349 | 0.379 | - | |||
| Green | Gx | 0.277 | 0.307 | 0.337 | - | ||
| Gy | 0.591 | 0.621 | 0.651 | - | |||
| Blue | Bx | 0.112 | 0.142 | 0.172 | - | ||
| By | 0.063 | 0.066 | 0.069 | - | |||
| Response Time | GTG | Tg | 14 | 25 | ms | ||
| Cross Talk | CT | - | - | 2.0 | % | ||
| NTSC | 70 | 72 | 74 | % | |||
| Display uniformity | 75 | 80 | - | % | |||
背光特征
| Item | Symbol | Min. | TYP. | Max. | Unit |
| BLU current | I | -- | 1050 | -- | mA |
| BLU voltage | V | -- | 50 | 50.6 | V |
| BLU Power consumption | PBLU | -- | 52.5 | -- | W |
| Operating Lifetime | Hr | 40,000 | 50,000 | -- | Hour |

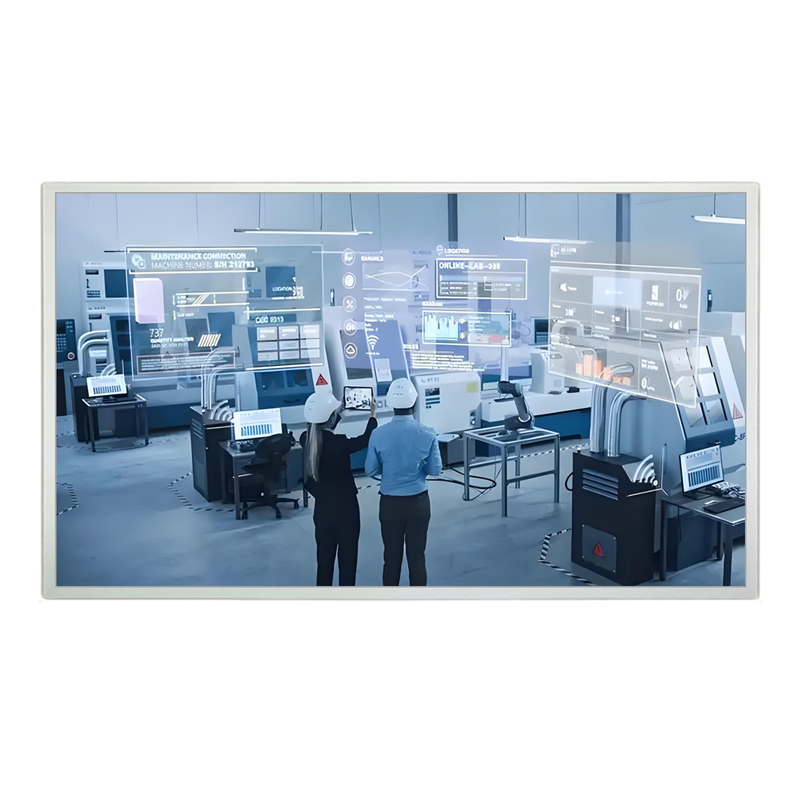

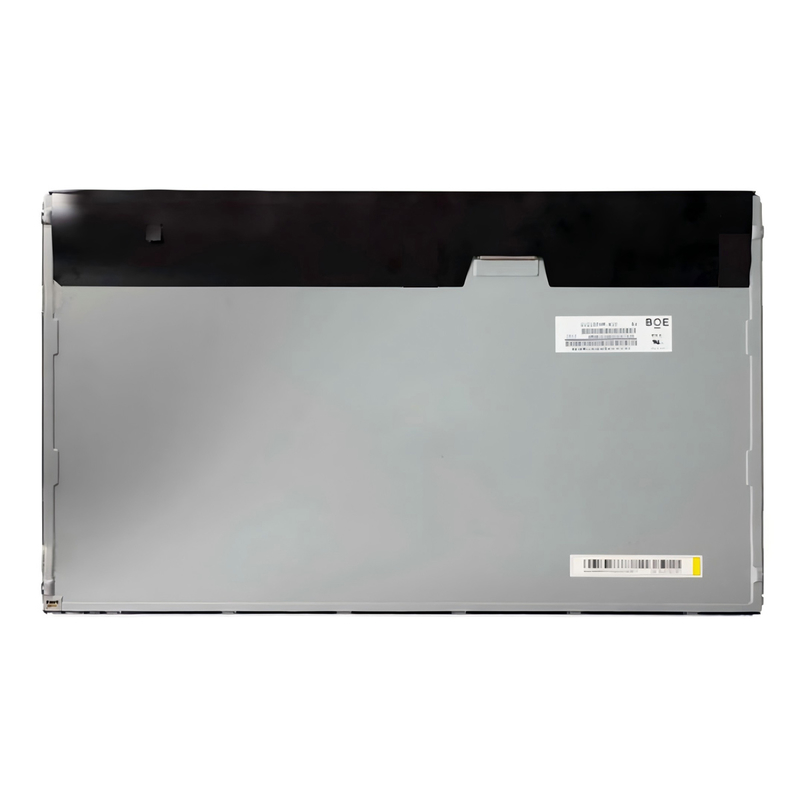

产品图像
