| Screen Size: | 23.8-inch Diagonal | Resolution: | 1920×1080 Pixels (RGB Stripe) |
| Brightness: | 350 Cd/m² | Interface: | LVDS (2-Port, 8-bit) |
| Color Gamut: | 72% NTSC | Color Depth: | 16.7 Million Colors (6-bit Hi-FRC) |
| Viewing Angles: | Wide Viewing Angle (Low Reflection) | Storage Temp.: | 0°C To +50°C |
| Operating Temp.: | -20°C To +60°C | Power Supply: | 5V DC (4.5V–5.5V) |
| Touch Technology: | Capacitive Touch Panel | Backlight Lifetime: | 50,000 Hours (LED, @25°C) |
| Surface Hardness: | ≥6H (Anti-Glare, Haze 10%) | Contrast Ratio: | 800:1 (Typical) |
| IC Options: | EETI, EXC3189 | Environmental Robustness: | Functional In Fog/Surface Water |
| Compliance: | RoHS, REACH, Halogen-Free, ISO 9001/14001 (EU/US Certified) | ||
| Highlight: | EU/US Certified Industrial LCD Display, 350 cd/m2 Industrial LCD Display, 23.8 Industrial TFT LCD Display | ||
超可靠23.8英寸全高清TFT液晶显示器，适用于要求严苛的欧盟/美国应用
SFTO2380HY-7253ACT是一款高性能的23.8英寸TFT液晶显示模块，专为北美和欧洲的工业和商业应用而设计。该显示器具有全高清分辨率（1920×1080）、LVDS接口和宽泛的工作温度范围（0°C至+50°C），在工厂、医疗设施和户外信息亭等恶劣环境中展现出卓越的清晰度和可靠性。该显示器通过RoHS、REACH和ISO标准认证，符合欧盟/美国的严格监管要求。
核心创新
• 工业级耐用性：防眩光硬质涂层（6H表面硬度）可抵御划痕、化学品和湿气。
• 高速LVDS接口：双端口LVDS（2x8位）确保实时控制系统实现无缝数据传输。
• 50,000小时LED背光：采用节能设计，支持PWM调光，与CCFL相比，功耗降低30%。
• 电容式触控就绪：可选的EXC3189触控IC支持手套/湿表面操作（I²C/USB接口）。
• 宽温运行：从极寒条件（0°C）到高温工业环境（+50°C）均能保持可靠性能。
技术卓越
• 光学性能：亮度为300cd/m²，色彩达到1670万色，并采用低反射技术，确保在阳光下清晰可读。
• 坚固结构：机身轻薄，厚度仅8.2毫米，经过振动/跌落测试（60厘米高度），并具备静电放电（ESD）保护功能（空气放电±15千伏/接触放电±8千伏）。
• 易于集成：5V直流电源输入，I²C可调VCOM，以及即插即用的LVDS连接器（Starconn 300B30-0000RA-M4）。
• 认证可靠性：120小时热循环（-10°C↔+60°C）、湿度测试（90%相对湿度）以及无卤素材料。
目标应用程序
• 工业控制面板（自动化、机器人）
• 医疗诊断设备
• 数字标牌与公共信息显示
• POS/零售终端
• 交通信息娱乐系统
为何全球客户选择此显示器
由赛福科技（深圳）制造的SFTO2380HY-7253ACT，将军工级韧性与尖端显示技术完美结合。其LVDS接口简化了与树莓派、NVIDIA Jetson和工业计算机的集成，同时符合RoHS/REACH标准，消除了进入德国、法国、英国和美国的进口壁垒。该模块提供1年质保，并针对欧洲严格的电磁兼容性（EMC）和北美联邦通信委员会（FCC）监管环境进行了优化，可实现全天候运行。

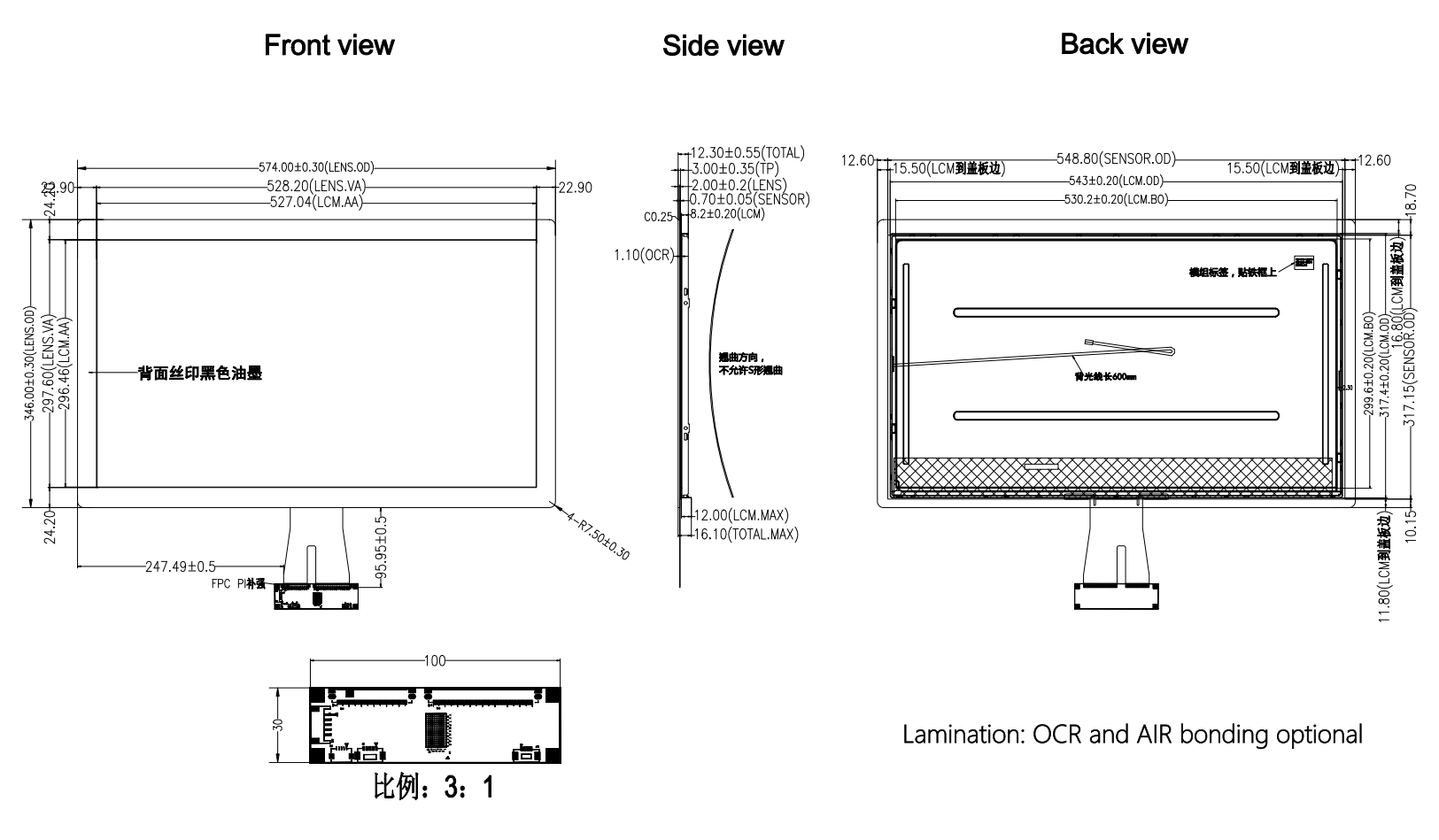

外部尺寸
规格
| Parameter | Specification | Unit |
| Active area | 527.04(H) × 296.46(V) | MM |
| Number ofpixels | 1920(H) ×1080(V) | pixels |
| Pixel pitch | 0.2745*0.2745 | MM |
| Pixel arrangement | RGB Vertical stripe | |
| BLU Brightness | 350 | Cd/㎡ |
| Display colors | 16.7M | colors |
| Display mode | Transmissive Mode, Normally Black | |
| Dimensional outline | 543(H) × 317.4(V) × 8.2(D) typ. | mm |
| Surface Treatment | Anti-Glare ,Hardcoating(3H) | |
| Back-light | 1-LED Lighting Bar type | Pcs |
接口引脚定义
| Pin | Symbol | Description |
| 1 | RO(0)N | Odd LVDS Signal- |
| 2 | RO(0)P | Odd LVDS Signal+ |
| 3 | RO(1)N | Odd LVDS Signal- |
| 4 | RO(1)P | Odd LVDS Signal+ |
| 5 | RO(2)N | Odd LVDS Signal- |
| 6 | RO(2)P | Odd LVDS Signal+ |
| 7 | GND | Ground |
| 8 | ROCLK- | Odd LVDS Clock- |
| 9 | ROCLK+ | Odd LVDS Clock + |
| 10 | RO(3)N | Odd LVDS Signal- |
| 11 | RO(3)P | Odd LVDS Signal+ |
| 12 | RE(0)N | Even LVDS Signal- |
| 13 | RE(0)P | Even LVDS Signal+ |
| 14 | GND | Ground |
| 15 | RE(1)N | Even LVDS Signal- |
| 16 | RE(1)P | Even LVDS Signal+ |
| 17 | GND | Ground |
| 18 | RE(2)N | Even LVDS Signal- |
| 19 | RE(2)P | Even LVDS Signal+ |
| 20 | RECLK- | Even LVDS Clock- |
| 21 | RECLK+ | Even LVDS Clock + |
| 22 | RE(3)N | Even LVDS Clock- |
| 23 | RE(3)P | Even LVDS Clock + |
| 24 | GND | Ground |
| 25 | WP | Write Protect (High: Write Enable, Low or Open: Write Disable ) |
| 26 | SCL | I2C Serial Clock (for adjust VCOM) |
| 27 | SDA | I2C Serial Clock (for adjust VCOM) |
| 28 | 5V | DC power supply |
| 29 | 5V | DC power supply |
| 30 | 5V | DC power supply |
绝对最大额定值
| Parameter | Symbol | Min. | Max. | Unit |
| Power Supply Voltage | V DD | -0.3 | 6 | V |
| Logic Supply Voltage | V IN | VSS-0.3 | V DD +0.3 | V |
| Operating Temperature | T OP | 0 | 50 | ℃ |
| Storage Temperature | T ST | -20 | 60 | ℃ |
背光特征
| Parameter | Min. | Typ. | Max. | Unit | |
| LED Light Bar Input Voltage Per Input Pin | VPIN | - | 55.2 | - | V |
| LED Light Bar Input Current Per Input Pin | IPIN | - | 60 | - | MA |
| LED Power Consumption | P BL | - | 13.2 | - | W |
| BLU Brightncs | - | 300 | 350 | - | Cd/㎡ |
| LED Life-Time | 50000 | Hrs | |||
CTP规范
| Category | Parameter | Specification |
| General | Structure | Cover Glass + ITO Sensor Glass |
| Cover Lens Strengthening | Physically Strengthened | |
| Cover Lens Surface Hardness | ≥6H (Pencil Hardness) | |
| Light Transmission Rate | ≥85% | |
| Operation Temperature | -10℃ ~ +60℃, ≤85% RH | |
| Storage Temperature | -20℃ ~ +70℃, ≤85% RH | |
| Electrical | Interface | IIC / USB Optional |
| Touch IC | EXC3189 | |
| Power Supply Voltage (VDD) | IIC:3.3V USB:5V | |
| Host Resistance (SDA/SCL) | Configurable on Main-board | |
| Environmental | Operating Conditions | Functional in fog/surface water/Glove |
| Surface Properties | Surface Ink | Anti-UV |
| Surface Treatment | Anti-Glare (Haze: 3%) | |
| LCD-TP Lamination | OCR (Optically Clear Resin) | |
| Compliance | Material Standards | RoHS & Halogen-Free Compliant |

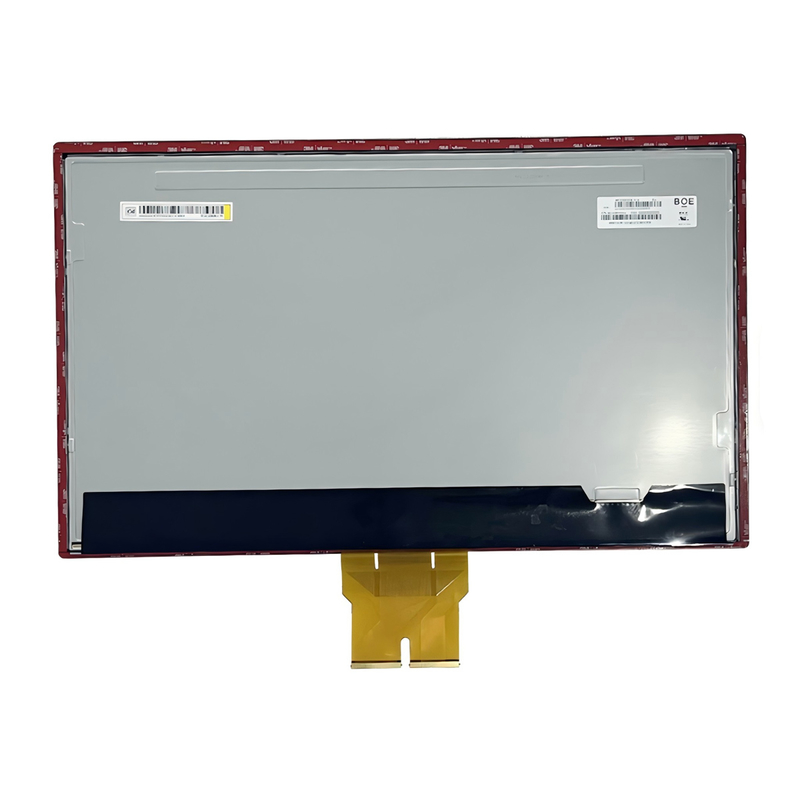

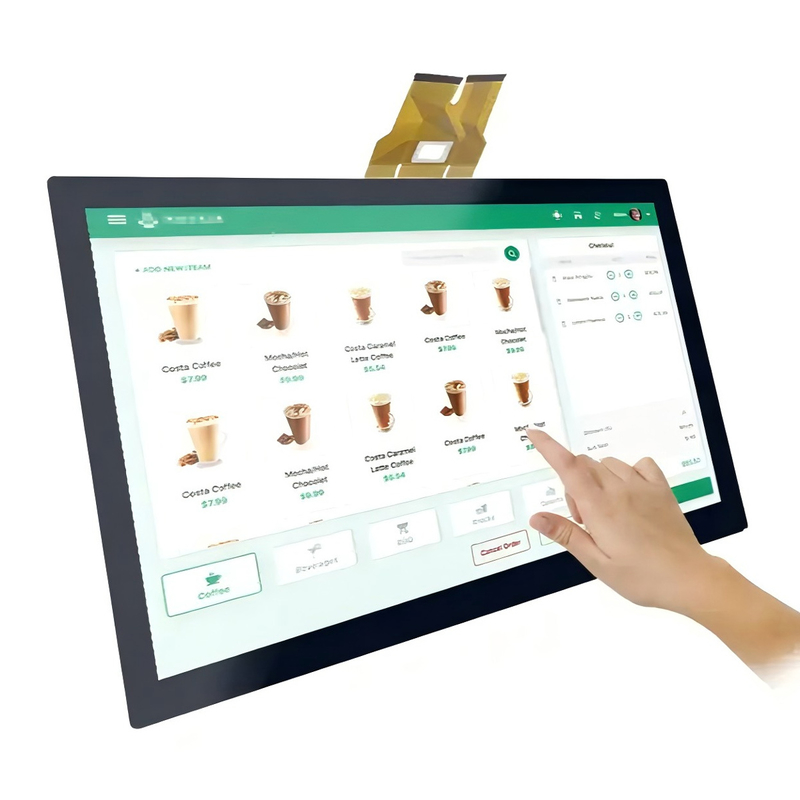

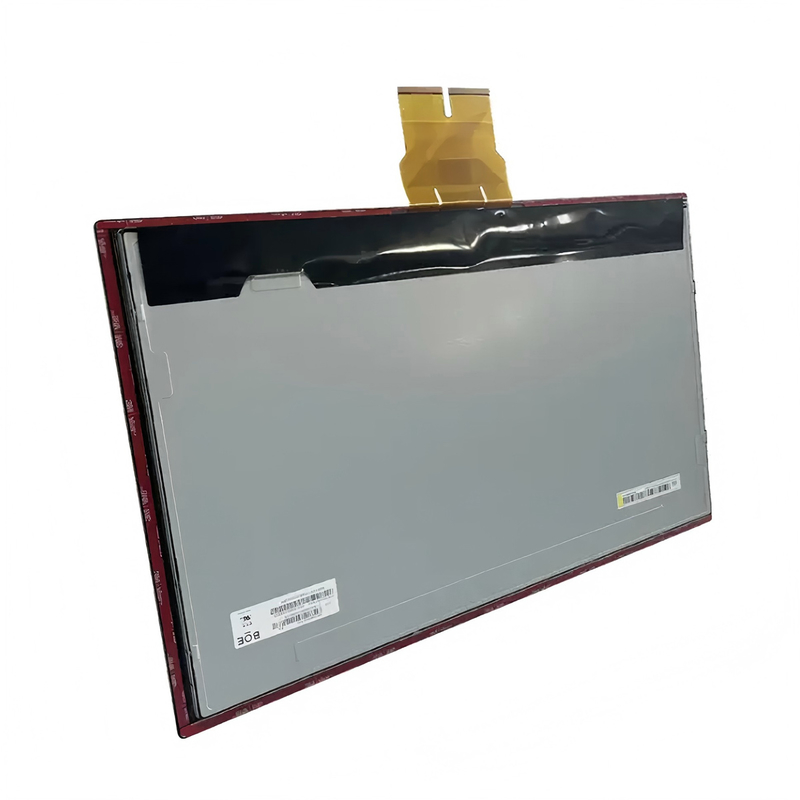

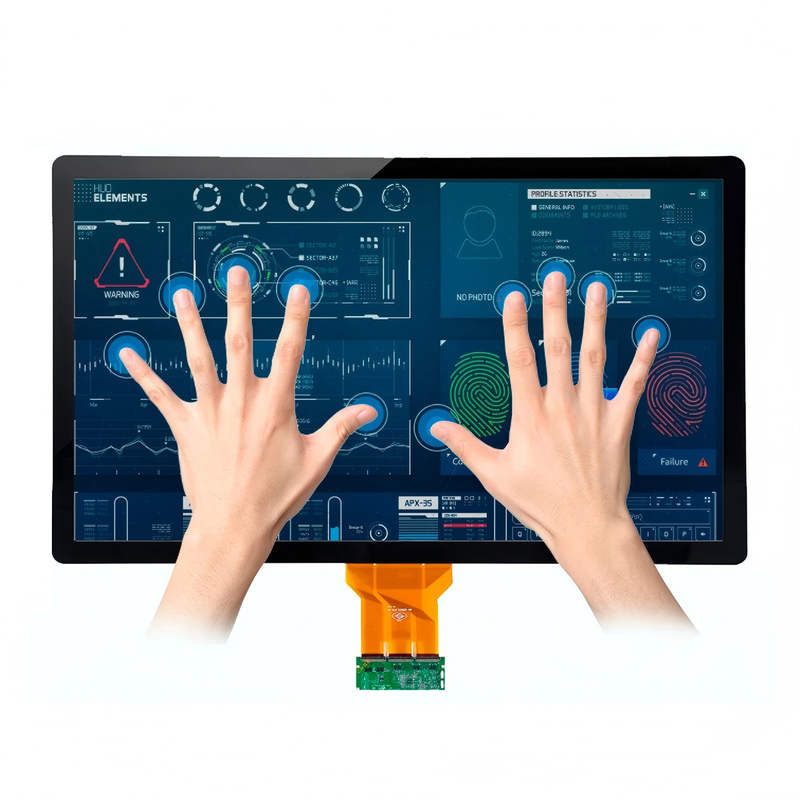

产品图像
