| Display Size: | 1.9 Inch (48.26 Mm Diagonal) | Resolution: | 176 (H) × 320 (V) Pixels |
| Technology: | IPS TFT (Normally Black) | Interface: | Dual-Mode (SPI + 8-bit Parallel 8080) |
| Driver IC: | ST7789P3 (Supports 262K Colors) | Brightness: | 350 Cd/m2 (nits) |
| Operating Temp: | -20℃ To +70℃ (Industrial Grade) | Backlight: | LED, 80mA Typ. | 40,000 Hrs Lifetime |
| Power Supply: | Analog 2.5V-3.3V | Logic 1.65V-3.3V | NTSC Color Gamut:: | 55% (CIE 1931) |
| Touch Panel: | Touch Panel: Optional (G+F Structure, I²C, CST816D IC) | Compliance: | REACH & RoHS Compliant & Halogen Free |
| Highlight: | 1.9 inch IPS TFT LCD display, SPI parallel ST7789P3 LCD, 176x320 resolution TFT screen | ||
工业级性能，满足严苛应用需求
SFTO190JY-7267A-CT是一个1.9英寸IPS TFT LCD模块，该模块设计用于工业控制，医疗设备和便携式仪器。它具有ST7789P3驱动器和IPS硬屏技术，它提供了178°宽的视角，900：1对比度和55％的NTSC颜色域 - 确保在极端环境（-20°C至 +70°C）中可靠的可见性。
设计工程师的关键差异化者
（1）双接口灵活性
支持SPI（4线）和8位8080平行接口，用于与ARM Cortex-M/R，Raspberry Pi Pico和其他嵌入式平台无缝集成。
专用的恒电流背光驱动销（LED+/LED-）将寿命扩展到40,000小时（第8页）。
（2）坚固的结构
通过-30°C〜80°C的存储，±8KV ESD保护和60厘米的降落测试（IEC 60068-2-32符合±8kV）。
可选的化学加强盖玻璃（≥6H硬度），≥85％的光传输（第5页）。
（3）精确的光学性能
活动区域：22.7×42.72毫米|像素螺距：0.1335毫米| RGB垂直条纹矩阵。
由工厂校准的白点（CIE 1931 x = 0.302/y = 0.325）用于医疗/工业色彩准确性（第12页）。
工程资源
STM32/Arduino平台的预测试初始化代码（第18-19页）。
提供机械图，时序图和光学测试报告（BM-7标准）。
带有OCA层压板的可选多点触摸溶液（CST816D IC）。
欧盟/美国合规性保证
◾遇到ROHS（EU 2015/863），到达SVHC和无卤素指令。
◾包装符合欧盟2025/40的可回收性要求（有效2026年）。

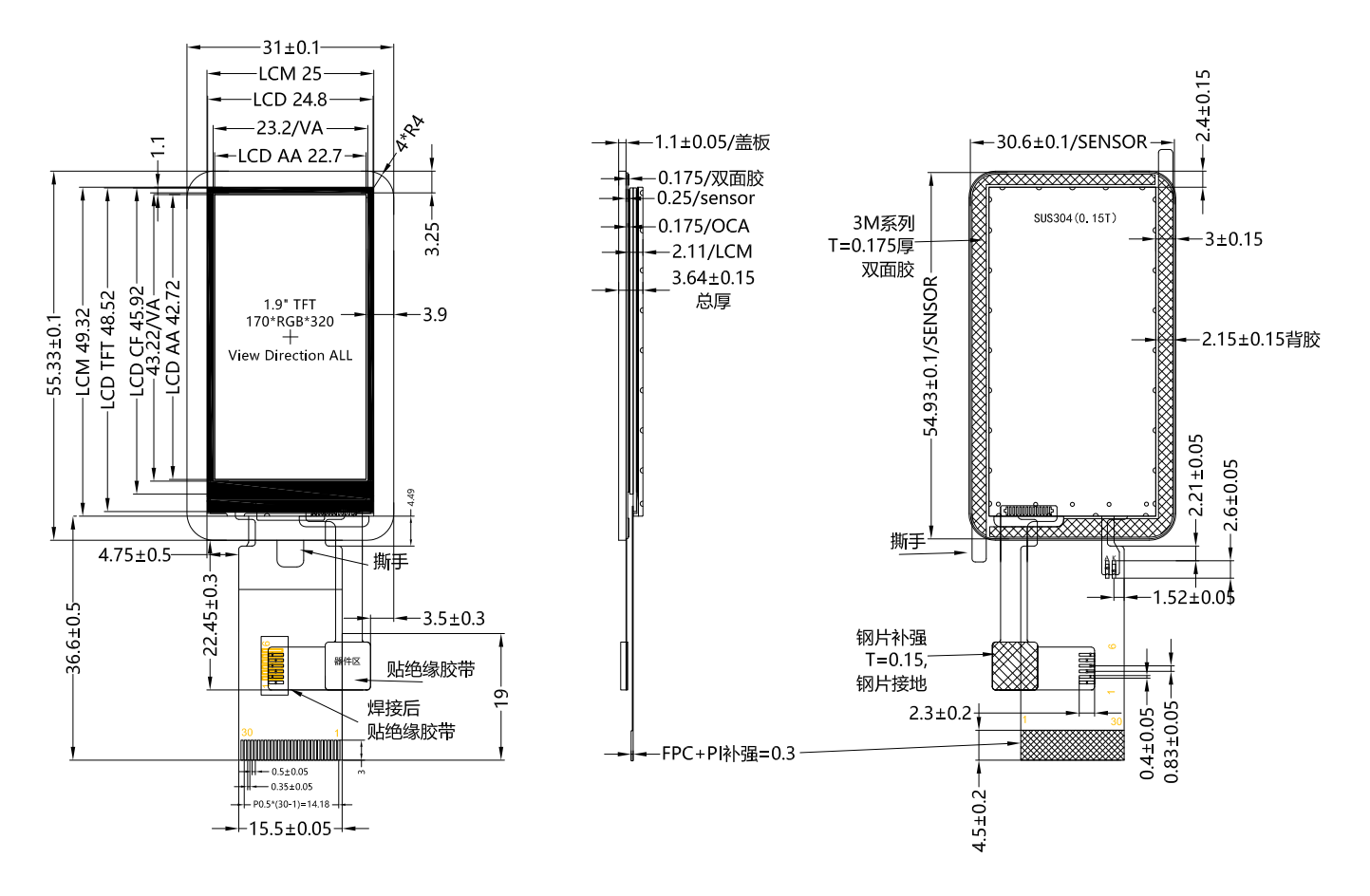

机械尺寸
产品信息
| Features | Details | Unit |
| Display Size(Diagonal) | 1.9’’ | Inch |
| LCD type | IPS TFT | - |
| Display Mode | Normally black | - |
| Resolution | 170 RGB(H) x 320(V) | Pixels |
| Viewing Direction | ALL | - |
| Module size | 25(W) x 49.33(H) x 2.11(T) | mm |
| Active Area | 22.7(W) x 42.72(H) | mm |
| Pixel Size | 0.1335(W) x 0.1335(H) | mm |
| Color arrangement | RGB Vtertical stripe | - |
| Interface | SPI/Parallel | - |
| Display Colors | 262K | - |
| Driver IC | ST7789P3 | - |
| With or Without Touch Panel | Without | - |
| Operating Temperature | -20℃~70℃ | ℃ |
| Storage Temperature | -30℃~80℃ | ℃ |
| Surface brightness | 350 | cd/m2 |
CTP规范
| Category | Parameter | Specification |
| General | Structure | Cover Glass + ITO Sensor Film (G+F) |
| Outline dimension | 31.0 (H) x 55.33 (V) x 3.64 (T) mm | |
| Cover Lens Strengthening | Chemically Strengthened | |
| Cover Lens Surface Hardness | ≥6H (Pencil Hardness) | |
| Light Transmission Rate | ≥85% | |
| Operation Temperature | -20℃ ~ +70℃, ≤90% RH | |
| Storage Temperature | -30℃ ~ +80℃, ≤90% RH | |
| Electrical | Interface | I2C |
| Touch IC | CST816D | |
| Power Supply Voltage (VDD) | 2.8V ~ 3.3V | |
| Host Resistance (SDA/SCL) | Configurable on Main-board | |
| Touch Point | Single Touch, multi-touch optional | |
| Environmental | Operating Conditions | Customizable |
| Surface Properties | Surface Ink | Clear type |
| Surface Treatment | Customizable | |
| LCD-TP Lamination | AIR, OCA Bonding Optional | |
| Compliance | Material Standards | RoHS & Halogen-Free Compliant |
绝对最大额定值
| Item | Symbol | Min. | Max. | Unit |
| Logic Supply Voltage | IOVCC | -0.3 | 4.0 | V |
| Analog Supply Voltage | VCC | -0.3 | 4.6 | V |
| Operating temperature | Top | -20 | 70 | ℃ |
| Storage temperature | Tst | -30 | 80 | ℃ |
DC特征
| Item | Symbol | Min. | Typ. | Max. | Unit |
| Analog Supply Voltage | VCC | 2.5 | 2.75 | 3.3 | V |
| Logic Supply Voltage | IOVCC | 1.65 | 1.8 | 3.3 | V |
| Input high voltage | VIN | 0.7*IOVCC | - | IOVCC | V |
| Input low voltage | VIL | GND | - | 0.3*IOVCC | V |
| Output high voltage | VOH | 0.8*IOVCC | - | IOVCC | V |
| Output low voltage | VOL | GND | - | 0.2*IOVCC | V |
| Input Current | IIN | - | 20 | - | mA |
背光特征
| Item | Symbol | Min. | Typ. | Max. | Unit |
| Forward Voltage | VF | - | 3.2 | - | V |
| Forward Current | IF | - | 80 | - | mA |
| Power dissipation | Pd | - | 256 | - | mW |
| LED Life Time(25 ºC) | - | 30000 | 40000 | - | Hrs |
引脚定义
| Pin.No | Symbol | Description |
| 1 | GND | Ground |
| 2 | VCC | Power supply for Analog |
| 3 | IM2 | IM1 IM2 Interface Mode 0 0 80-8bit 1 1 4-line |
| 4 | IM1 | |
| 5 | RESET | LCM Reset pin |
| 6 | CS | Chip select pin (“Low” enable) |
| 7 | DC/SCL | Serial clock pin. |
| 8 | WR/RS | Register select pin. |
| 9 | RD | Read enable in 8080 MCU parallel interface. |
| 10 | SDA | SPI interface input/output pin |
| 11-18 | DB0-DB7 | MCU parallel interface data bus. |
| 19 | SDO | SPI interface output pin. |
| 20 | LED+ | Backlit anode |
| 21-24 | LED- | Backlit cathode |
| 25 | GND | Ground |
| 26-29 | NC | NC |
| 30 | GND | Ground |

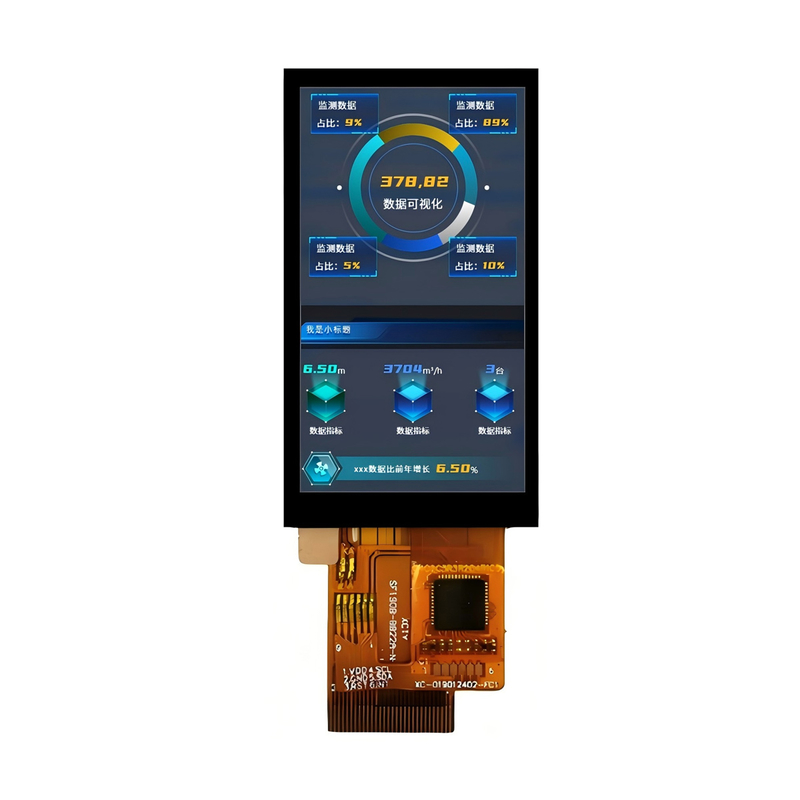

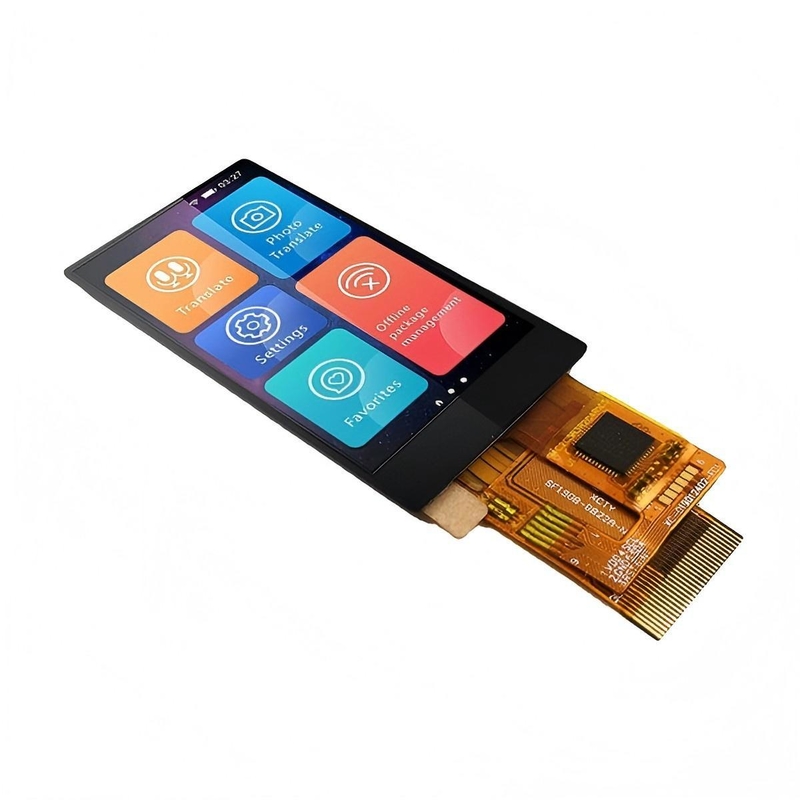

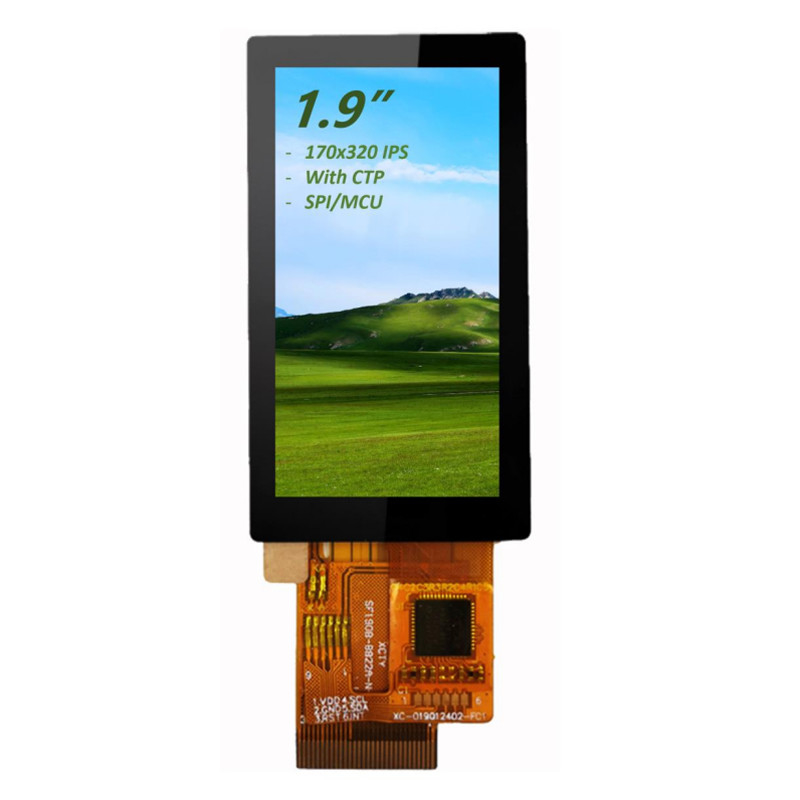

产品图像
