| Product: | 4.3 Inch TFT LCD Display | Resolution: | 480x800 Pixels |
| Interface: | RGB | Viewing Direction: | All Viewing Angles (IPS) |
| Touch Screen: | With Resistive Touch Screen | Surface Luminance: | 300 Cd/m2 ( Customizable ) |
| Driver IC: | HX8369-A01 | Driving Voltage: | 2.8 V |
| Operating Temp.: | -20℃ To +70℃ | Storage Temp.: | -30℃ To +80℃ |
| Connection: | ZIF FPC ( Customizable ) | Compliance: | REACH & RoHS Compliant |
| Highlight: | Resistive Touch Screen RGB TFT Display, 480x800 RGB TFT Display, Vertical LCD RGB TFT Display | ||
4.3 英寸 RGB TFT 显示屏 480x800 像素，带电阻式触摸屏产品介绍
产品快速回顾
►Size : 4.3 inch IPS TFT Display
►Resolution : 480 x 800 dots
►View Direction : IPS all viewing angles
►Interface : RGB
►Driver IC:HX8369
►Control-Board : No
►Brightness (cd/m²): 300
►Touch Screen : Resistive Touch Panel
产品描述
SAEF TECHNOLOGY SF-TC430S-8501A-T 是一款 4.3 英寸全 TFT-LCD 显示屏，分辨率为 480x800（480 水平 x 800 垂直像素阵列）。驱动 LCD 面板的电源电压 (VCC) 为 2.6V 至 3.3V，典型电压为 2.8V。它支持 RGB 接口。这款 4.3 英寸触摸屏模块可用于嵌入式系统、自动化、GPS、医疗设备、工业设备、安全设备等需要 TFT 显示的高质量彩色图像。
SF-TC430S-8501A-T 是一款 IPS-LCD 型 TFT，亮度为 300 cd/m2（典型值），适用于需要更亮背光的应用。请联系我们的销售代表。表面亮度可定制为 1000cd/m2。这款电阻式触摸屏 TFT 4.3 英寸显示屏可在 -20 ℃ 至 +70 ℃ 的温度范围内工作；其存储温度在 -30 ℃ 至 +80 ℃ 之间。
产品信息
| Product: | 4.3 Inch TFT LCD Display |
| Resolution: | 480x800 Pixels |
| Interface: | RGB |
| Viewing Direction: | All Viewing Angles (IPS) |
| Touch Screen: | With Resistive Touch Screen |
| Surface Luminance: | 300 Cd/m2 ( Customizable ) |
| Driver IC: | HX8369-A01 |
| Driving Voltage: | 2.8 V |
| Operating Temp.: | -20℃ To +70℃ |
| Storage Temp.: | -30℃ To +80℃ |
| Connection: | ZIF FPC ( Customizable ) |
| Compliance: | REACH & RoHS Compliant |
4.3 英寸 RGB TFT 显示屏 480x800 像素，带电阻式触摸屏产品图纸
引脚定义
| NO. | Pin Name | I/O | Description |
| 1 | GND | I | Ground |
| 2 | LEDA | O | LED Anode |
| 3 | LEDK | O | LED Cathode |
| 4 | VCC | I | Power Supply 2.8V Voltage |
| 5 | IOVCC | I | Power Supply 2.8V/1.8V Voltage |
| 6 | SDO | I | Serial onput signal |
| 7 | SDI | I | Serial input signal |
| 8 | GND | I | Ground |
| 9 | SCL_WR | I | Read strobe signal input pin |
| 10 | CS | I | Input pin for chip selection signal |
| 11 | NC | I | NC |
| 12 | RESET | I | LCM Reset input signal |
| 13-20 | R0-R7 | I/O | Display Data I/O |
| 21-28 | G0-G7 | I/O | Display Data I/O |
| 29-36 | B0-B7 | I/O | Display Data I/O |
| 37 | DE | I | Data Enable Signal for RGB Interface Operation |
| 38 | GND | I | Ground |
| 39 | PLK | I | Dot Clock Signal for RGB Interface Operation |
| 40 | GND | I | Ground |
| 41 | HS | I | Line Horizontal Synchronizing Signal |
| 42 | VS | I | Frame Vertical Synchronizing Signal |
| 43 | ID | - | - |
| 44 | PWM | I | This pin is connected to the external LED driver. |
| 45-46 | GND | I | Ground |
| 47 | YU | O | Touch Panel Pin |
| 48 | XL | O | Touch Panel Pin |
| 49 | YD | O | Touch Panel Pin |
| 50 | XR | O | Touch Panel Pin |
| 51 | GND | I | Ground |
DC 特性
| Item | Symbol | Min | Type | Max | Unit | Test condition |
| Operating voltage | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Supply current | IDD | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
| Input voltage | VIH | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Input leakage current | IIL | -1.0 | - | 1.0 | mA | VIN=VDD or VSS |
背光电光特性
| Item | Symbol | MIN | TYP | MAX | UNIT | Test Condition | Note |
| Supply Voltage | Vf | - | 25.6 | - | V | If=20 mA | - |
| Supply Current | If | - | 20 | - | mA | - | - |
| Reverse Voltage | Vr | - | - | 5 | V | - | |
| Power dissipation | Pd | - | - | - | mW | - | |
| Luminous Intensity for LCM | - | - | 300 | - | Cd/m2 | If=20mA | - |
| Uniformity for LCM | - | 80 | - | - | ％ | If=20 mA | - |
| Backlight Color | White | ||||||

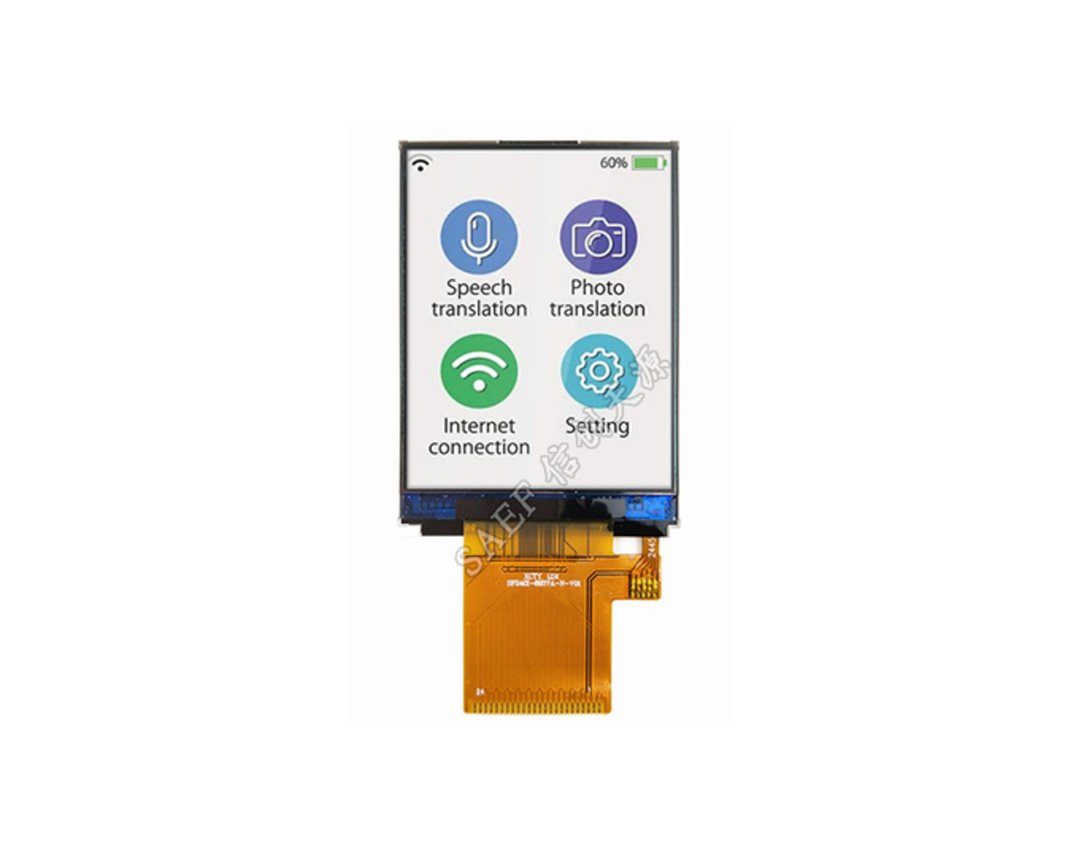

4.3 英寸 RGB TFT 显示屏 480x800 像素，带电阻式触摸屏产品图片
TFT LCD 显示模块制造商 - 在线提供 300 多种 TFT 标准产品
