| Screen Size: | 4.0-inch (Square) | Resolution: | 720 × 720 Pixels |
| Touch Type: | Projected Capacitive (PCAP) | Interface: | RGB 18-bit (40-pin ZIF) |
| Touch Controller: | FT6336U (I²C, Multi-touch) | Surface Hardness: | 300 Cd/m2 (Customizable） |
| Contrast Ratio: | 900:1 (Typ.) | Viewing Angle: | 80°(U/D/L/R) (IPS Technology) |
| Operating Temp: | -20°C To +70°C | Backlight: | LED (12.8V/40mA, 4S2P) |
| ESD Protection: | ±8kV (IEC 61000-4-2) | Warranty: | 12 Months |
| Compliance: | RoHS/REACH/Halogen-Free | Customization: | CTP Structure, IC, Coatings (AG/AR/AF) |
| Highlight: | 4-inch industrial TFT LCD display, PCAP touchscreen TFT display, wide temperature TFT LCD | ||
设计用于工业弹性和精确性
SFTO400XC-7013ACT是一种高性能的4英寸正方形TFT LCD模块，旨在在恶劣的环境中苛刻的工业应用。它具有720×720分辨率，具有262K颜色和18位RGB接口，为HMI，IoT控制面板和仪器提供了出色的清晰度。
关键的技术差异化
强大的PCAP触摸集成
• 通过FT6336U IC（I²C接口）进行多触摸支持。
• 可自定义的配置：G+F（玻璃/膜）或G+G（玻璃/玻璃）结构。
• 可选的工业级触摸IC（-40°C至 +85°C，±15kV ESD）。
极端环境准备就绪
• 验证用于热循环（-30°C至80°C的存储）和振动阻力（10–55Hz，1.5mm振幅）。
• IP67密封的变体可用（垫片 +盆栽）。
• 疏水涂料（> 110°接触角）用于湿/室外。
光学卓越
• 900：1对比度，具有80°全向观看。
• 抗胶水（AG） +抗反感（AR）涂层（可选）。
• ≥82％的光传输（可升级到90％）。
合规驱动的设计
• 欧盟/美国市场的完整ROHS/REACH/PFA合规性。
• 认证：ISO 9001：2015，ISO 14001：2015，EN 55032/24（EMC）。
关键应用程序的定制
• 厚度选项：0.95mm – 6.0mm盖玻片。
• 工业升级：延长的临时IC，降雨排斥算法，EMI屏蔽。
• 表面处理：陶瓷油墨（10年以上的紫外线耐药性），2.5D/3D边缘。
目标应用
• 工厂自动化：控制面板，PLC接口。
• 医疗设备：诊断设备，便携式监视器。
• 运输：车队管理系统，EV仪表板。
• 智能建筑：HVAC控制，安全终端。
为什么工程师选择此模块
*“由于72.3×72.3毫米活性区域和OCA键合层压板，该模块消除了光失真，同时存活±8KV ESD事件。40-pin ZIF连接器简化了集成，我们的I²C触摸接口减少了主机MCU。可用于MILSD环境。
一般规格
| Feature | Specifications | |
| Display Spec. | LCD type | 4.0 inch |
| Resolution (H*V) | 720(RGB)×720 | |
| Technology Type | a-Si TFT | |
| Pixel Configuration | R.G.B. Vertical Stripe | |
| Display Mode | Normally Black | |
| Viewing Direction | ALL | |
| Gray Scale Inversion Direction | - | |
| Mechanical Characteristics | Outline Dimensions (W x H x T) (mm) | 84.00*84.00*3.2 |
| Active Area(mm) | 71.93*71.93 | |
| CTP View Area(mm) | 72.30*72.30 | |
| With /Without Touch screen | With Capacitive Touchscreen | |
| Connector Type (for LCD) | 0.5mm pitch 40pin ZIF | |
| Backlight Type | LED | |
| Weight (g) | TBD | |
| Electrical Characteristics | Display Interface | RGB 18bits |
| Touch Interface | I2C | |
| Number of color | 262K | |
| Display Driver IC | NV3052CGRB | |
| Touch Driver IC | FT6336U | |

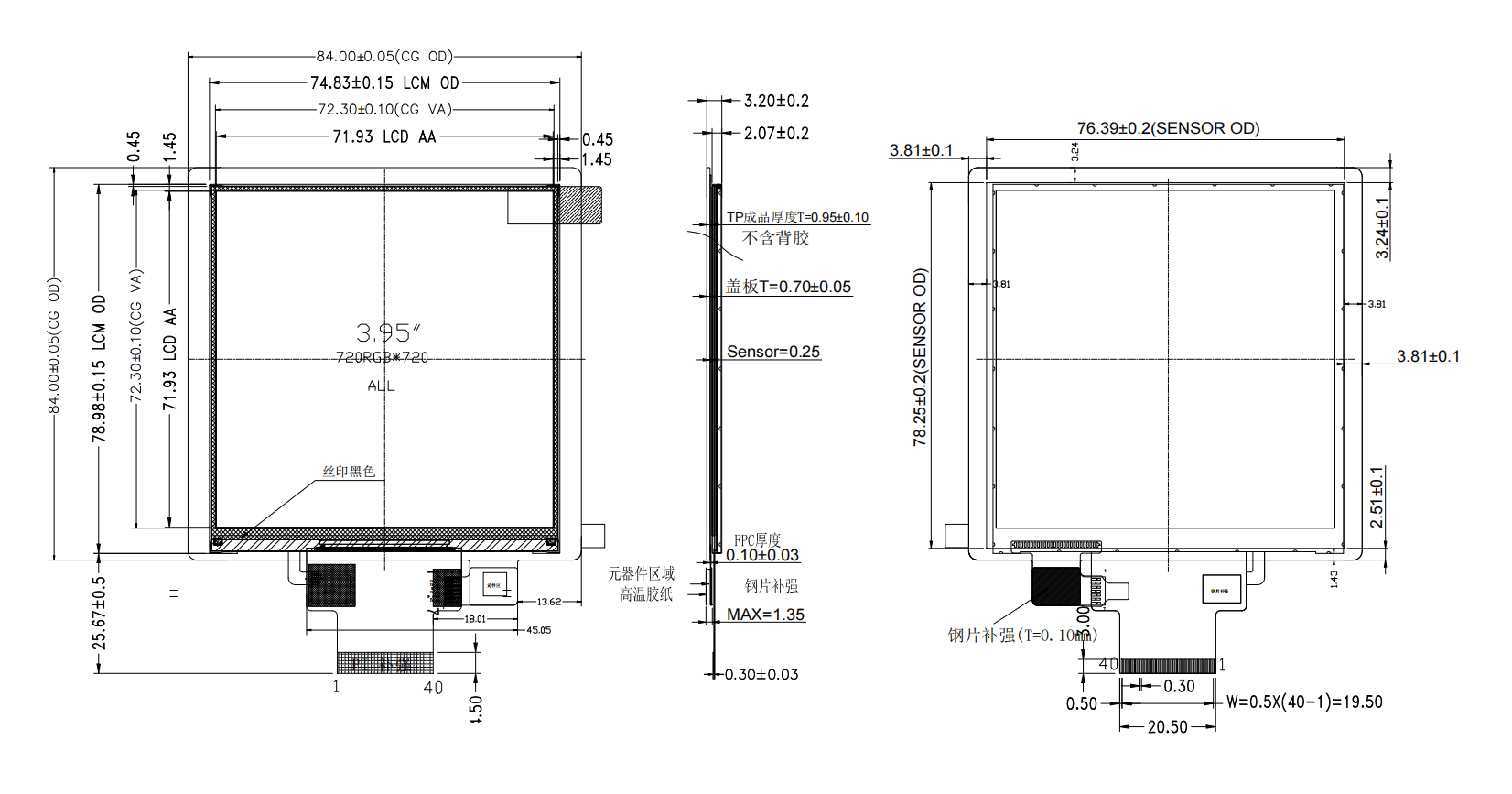

机械图
CTP规范
| Category | Parameter | Specification |
| General | Structure | Cover Glass + ITO Sensor Film (G+F) |
| Outline dimension | 84.0(H) x 84.0(V) x 0.95 (T) mm | |
| Cover Lens Strengthening | Chemically Strengthened | |
| Cover Lens Surface Hardness | ≥6H (Pencil Hardness) | |
| Light Transmission Rate | ≥82% | |
| Operation Temperature | -20℃ ~ +70℃, ≤90% RH | |
| Storage Temperature | -30℃ ~ +80℃, ≤90% RH | |
| Electrical | Interface | I2C |
| Touch IC | FT6336U | |
| Power Supply Voltage (VDD) | 2.8V ~ 3.3V | |
| Host Resistance (SDA/SCL) | Configurable on Main-board | |
| Touch Point | Multi-touch | |
| Environmental | Operating Conditions | Customizable |
| Surface Properties | Surface Ink | Customizable |
| Surface Treatment | Clear type, Customizable | |
| LCD-TP Lamination | OCA Bonding | |
| Compliance | Material Standards | RoHS, REACH & Halogen-Free Compliant |
接口引脚描述
| 1 | LED A | LED ANODE |
| 2 | LED K1 | LED CATHODE |
| 3 | LED K2 | LED CATHODE |
| 4 | GND | Ground |
| 5 | VCI | Power supply (+3.3V) |
| 6 | RESET | Reset Signal ,Active Low |
| 7 | IM1 | Not connection |
| 8 | IM0 | Not connection |
| 9 | SDA | Not connection |
| 10 | SCK | Not connection |
| 11 | CS | Not connection |
| 12 | PCLK | RGB dot clock signal |
| 13 | DE | RGB data enable signal |
| 14 | VSYNC | RGB frame synchronizing signal |
| 15 | HSYNC | RGB line synchronizing signal |
| 16~33 | DB0 ~DB17 | RGB data signal (DB0: Blue LSB; DB5:Blue MSB;DB6: GREEN LSB; DB11: GREEN MSB; DB12: RED LSB; DB17: RED MSB) |
| 34 | GND | Ground |
| 35 | TP_INT | Touch Interrupt |
| 36 | TP_SDA | Touch IIC Data signal |
| 37 | TP_SCL | Touch IIC Clock signal |
| 38 | TP_RESET | Touch Reset Signal |
| 39 | TP_VCI | Touch Power supply |
| 40 | GND | Ground |
电气特性
| Item | Symbol | Min | Type | Max | Unit |
| Operating voltage | VDD | 2.5 | 3.3 | 3.6 | V |
| Supply current | IDD | - | 25.7 | 60 | mA |
| Input voltage | VIH | 0.8VDD | - | VDD | V |
| VIL | 0 | - | 0.2VDD | V | |
| Input leakage current | IIL | -1.0 | - | 1.0 | μA |
背光特征
| Item | Symbol | Min | Typ | Max | Unit |
| Forward Current | IF | -- | 40 | 50 | mA |
| Forward Voltage | VF | - | 12.8 | - | V |
| Connection mode | -- | 4S2P | -- | ||
| LED number | / | 8 | pcs |
光学特征
| Item | Symbol | Condition | Min | Typ | Max | Unit |
| View Angles | θT | CR≥10 | - | 80 | - | Degree |
| θB | - | 80 | - | |||
| θL | - | 80 | - | |||
| θR | - | 80 | - | |||
| Contrast Ratio | CR | θ=0° | 700 | 900 | - | - |
| Response Time | TON | 25℃ | - | 25 | 35 | ms |
| TOFF | ||||||
| Uniformity | U | - | 70 | 80 | - | % |
| NTSC | - | - | - | 68 | - | % |
| Luminance | L | - | 300 | - | cd/m2 |

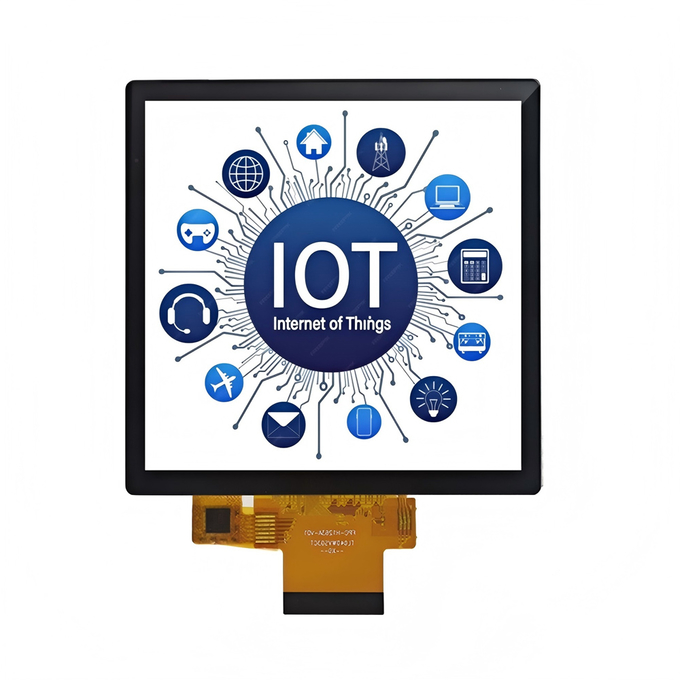

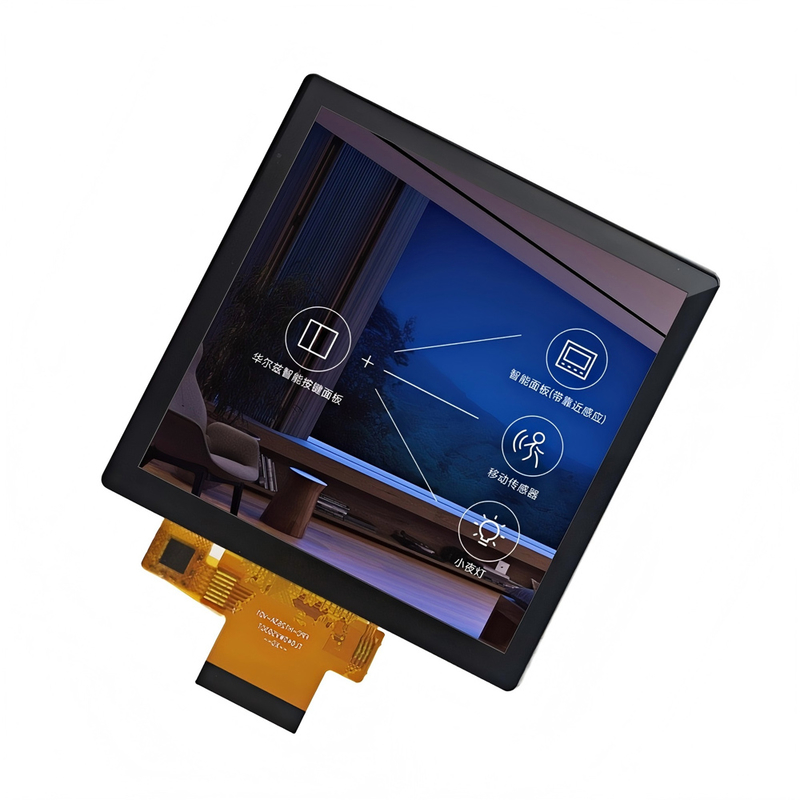

产品图像
