27英寸超高清工业级TFT液晶显示屏，分辨率为3840x2160，采用eDP 1.4接口，亮度为1000cd/m²，刷新率为60Hz，符合RoHS/REACH标准，欧盟/美国库存，工作温度范围为0°C至50°C

产品中心/ product: TFT彩屏高亮液晶屏 TFT触摸屏 HDMI TFT显示器工业级TFT屏 OLED屏条型TFT屏圆形TFT屏方形TFT屏全视角TFT屏电阻触摸TFT屏电子墨水屏树莓派触摸屏 OLED模块
推荐产品/ hot

产地：深圳 / 中国

品牌：SAEF

型号：SFTO2700B-7125AN

认证：ISO9001 / ISO14000

资料下载视频播放

Display Size:	27-inch	Resolution:	3840×2160 (UHD)
Surface Luminance:	1000 Cd/m² (Typical)	Interface:	4-Lane EDP 1.4 (5.4Gbps)
Contrast Ratio:	1000:1 (Typical)	Pin Number:	30pins
Viewing Angle:	89° (CR>10, All Directions)	Color Depth:	1.07 B (8bit+A-FRC)
Power Supply:	10V ±1V (Logic), 24V (Backlight)	Operating Temp.:	0℃ To +50℃
Storage Temp.:	-20℃ To +60℃	Backlight Lifetime:	30,000 Hours (L70 @ 25°C)
Response Time:	14ms (GTG Typical)	Compliance:	RoHS, Halogen-Free, REACH
Highlight:	60Hz UHD Industrial TFT LCD, 3840x2160 UHD Industrial TFT LCD, 27” UHD Industrial TFT LCD

用于关键应用的超高清工业显示器

SFTO2700B-7125AN是一款27英寸超高清TFT液晶显示模块，专为工业自动化、医学成像和专业可视化系统设计。该模块具有3840×2160的分辨率和1000cd/m²的亮度，在高环境光条件下仍能提供卓越的清晰度，同时符合严格的欧盟/美国工业标准。

关键技术优势

✅ 工业级可靠性

• 宽广的工作范围：在0°C至+50°C的温度范围内，经过验证，其垂直/水平视角可达85%。

• 强劲背光：双边LED灯条（典型电压37.2V），使用寿命长达30,000小时（25°C时亮度降至70%）。

• ESD加固：±15kV空气放电/±8kV接触放电保护（IEC 61000-4-2）。

✅ 高级视频性能

• 10位色深：通过8位+A-FRC技术呈现10.7亿种色彩，NTSC色域覆盖率达90%。

• eDP 1.4接口：4通道5.4Gbps链路速率，支持热插拔检测（HPD）信号和自适应同步（40-60Hz）。

• 低串扰：精确灰度渲染偏差<2%。

✅ 专为嵌入式集成而设计

• 简化电源排序：HPD超时控制（2毫秒）确保启动稳定性。

• PWM调光：亮度调节的频率范围为100–500Hz。

• 防眩光硬质涂层：3H表面硬度，减少强光下的反射。

关键规格深度剖析

• 光学均匀性：根据MIL-STD标准，9点网格内白色亮度均匀性达到85%。

• 电源效率：最大功耗59.6W（BLU + 逻辑），具有涌入电流保护功能。

• 机械精度：边框宽度≤13.74mm，兼容VESA安装。

• 信号完整性：线对内偏斜<150ps，AUX通道0.98 UI眼图宽度。

合规性与持久性

▸ 完全符合RoHS 2011/65/EU和REACH 1907/2006/EC标准。

▸ 经过240小时温度循环（-20°C↔60°C）、50G冲击和1.2Grms振动的验证。

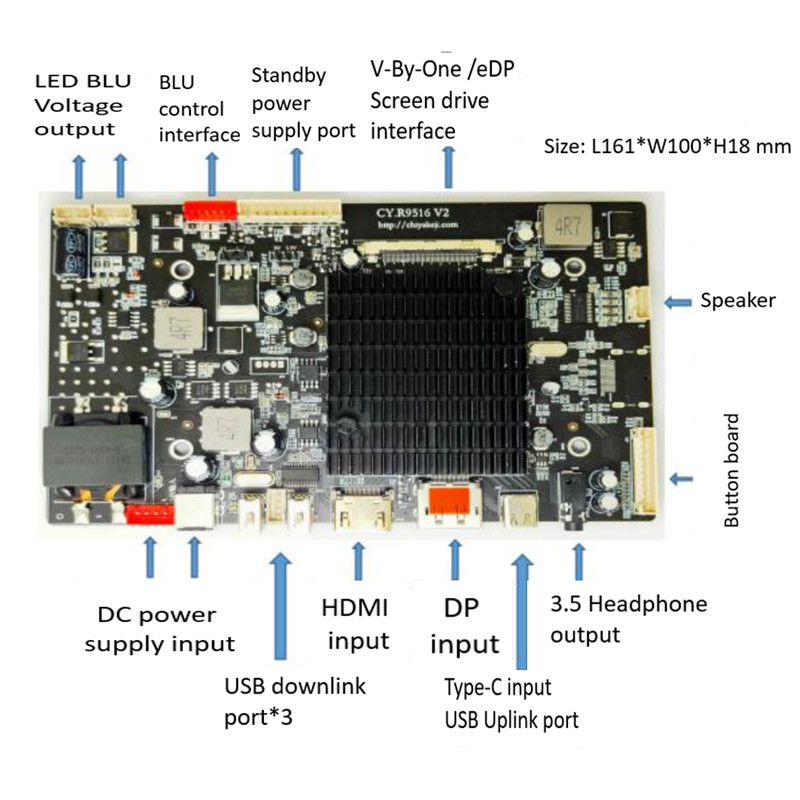

系统工程师请下载完整数据表中的引脚图（CN1：30针eDP，CN101：14针BLU）和电源时序流程图。兼容Parade DP501发射器。

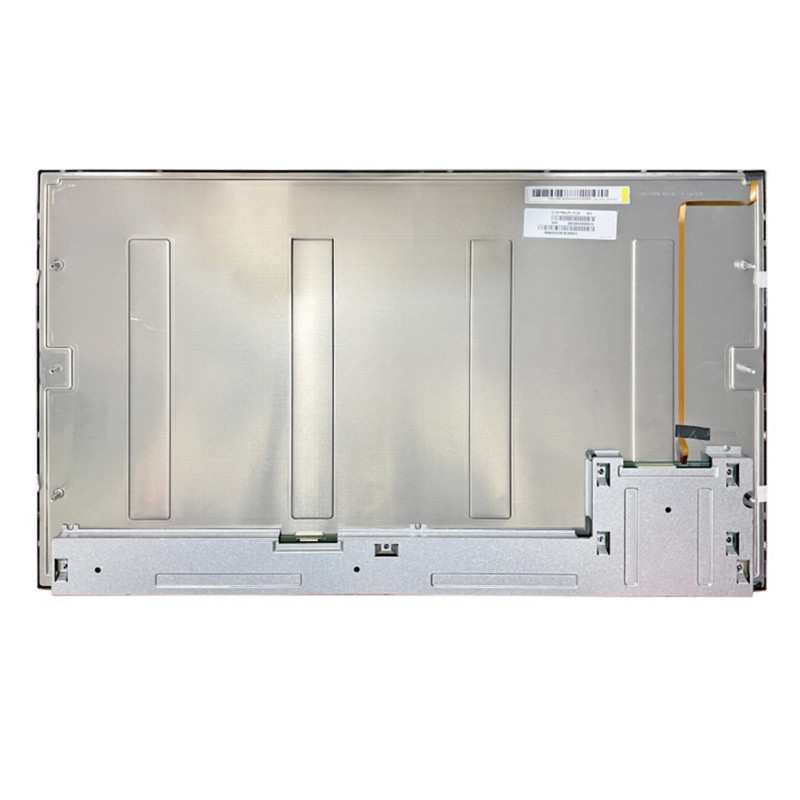

机械尺寸

Parameter	Specification	Unit
Active area	596.736(H)×335.664(V)	mm
Number of pixels	3840(H)×2160(V)	pixels
Pixel pitch	0.1554(H)×0.1554(V)	mm
Pixel arrangement	RGB Vertical stripe
Color Depth	1.07 B(8bit+A-FRC)	colors
Display mode	Normally Black
Dimensional outline	630.0(H)×368.2(V)×20.98(Depth)	mm
Weight	3340(typical)	g
Bezel width (L/R/U/D)	13.71/13.71/13.74/13.74	mm
Surface Treatment	Haze 25%,3H
Back-light	Long side,2-LED Lighting Bar type

电气规格

Parameter		Min.	Typ.	Max.	Unit
Power Supply Voltage	VDD	9	10.0	11	V
Power Supply Current	DD	-	460	900
In-Rush Current	IRUSH	-	2.0	3.0
Permissible Input Ripple Voltage	VRF	-	-	400
High Level Differential Input Threshold Voltage	VIH	-	-	+100
Low Level Differential Input Threshold Voltage	VIL	-100	-		mV
Differential input voltage	\|VID \|	100	-	600	mV
Differential input common mode voltage	Vcm	0		2
Power Consumption	PD	-	4.6	9	W
			55	58	W
	Ptotal	-	59.6	-	W

背光单元规格

Parameter		Min.	Typ.	Max.	Unit
LED Light Bar Input Voltage Per Input Pin	VPIN	33.6	37.2	39.6	V
LED Light Bar Input Current Per Input Pin	IPIN	-	110		mA
LED Power Consumption	PBL	-	55	58	W
LED Life-Time	-	30,000		-	Hrs

LCD模块光学规格

Parameter		Symbol	Condition	Min.	Typ	Max.	Unit
Viewing Angle range	Horizontal	Θ3		85	89	-	Deg.
		Θ9		85	89	-	Deg.
	Vertical	Θ12		85	89	-	Deg.
		Θ6		85	89	-	Deg.
Luminance Contrast ratio		CR	Θ = 0.(Center) Normal Viewing Angle	700	1000
Luminance of White				800	1000	-	cd/m2
White luminance uniformity				80	85		%
Reproduction of color				0.283	0.313	0.343	-
		Wy		0.299	0.329	0.359	-
		Rx		0.646	0.676	0.706	-
		Ry		0.269	0.299	0.329	-
	Green	Gx		0.197	0.227	0.257	-
		Gy		0.649	0.679	0.709	-
	Blue	Bx		0.123	0.153	0.183	-
		By		0.029	0.059	0.089	-
Response Time	GTG	Tg			14	20	ms
Cross Talk		CT		-	-	2.0	%

引脚定义

Pin No	Symbol	Function
1	VDD	Power Supply (10.0V)
2	VDD	Power Supply (10.0V)
3	VDD	Power Supply (10.0V)
4	VDD	Power Supply (10.0V)
5	VDD	Power Supply (10.0V)
6	GND	Ground
7	GND	Ground
8	NC	SCL PGMA
9	NC	SDA PGMA
10	GND	GND
11	HPD	Hot Plug Detection Signal
12	GND	Ground
13	DAUXN	Negative Signal for Auxiliary C
14	DAUXP	Positive Signal for Auxiliary C
15	GND	Ground
16	DRX0P 9	Positive Signal For eDP Lane0
17	DRX0N	Negative Signal For eDP Lane0
18	GND	Ground
19	DRX1P	Positive Signal For eDP Lane1
20	DRX1N	Negative Signal For eDP Lane1
21	GND	Ground
22	GRX2P	Positive Signal For eDP Lane2
23	DRX2N	Negative Signal For eDP Lane2
24	GND	Ground
25	DRX3P	Positive Signal For eDP Lane3
26	DRX3N	Negative Signal For eDP Lane3
27	GND	Ground
28	GND	Ground
29	NC	No connection
30	BIST	BIST Function
