描述
| Product: | 1.9-inch TFT LCD | Touch Screen: | Without |
| Resolution: | 170x320 | Viewing Direction: | IPS Full Viewing Angles |
| Driver IC: | ST7789P3 | Pin Number: | 30 Pins |
| Connection: | ZIF | Surface Luminance: | 800 Cd/m2 (nits) |
| Interface: | SPI&MCU | LED Lifetime: | 40,000 Hours |
| Highlight: | 170x320 High Brightness TFT Display, 800 Nits IPS LCD Display, 1.9-Inch High Brightness TFT Display | ||
关于此项目SFTO190JY-7267AN
通过我们的高亮度1.9英寸IPS TFT LCD显示屏增强您的项目，旨在提供令人惊叹的视觉效果和最佳性能。由于令人印象深刻的亮度为800列，该显示器即使在明亮的环境中也可以确保出色的可见性。
关键功能：
• 尺寸和分辨率：这种紧凑的1.9英寸显示屏具有170x320像素的分辨率，为各种应用提供了清晰明确的图像。
• 鲜艳的颜色：IPS技术提供了广泛的视角和鲜艳的色彩再现，从而提供了卓越的用户体验。
• SPI和MCU接口：该显示为易于集成，既具有SPI和MCU接口，又具有与一系列微控制器和开发板的兼容。
• 耐用设计：该显示为可靠性和性能而建，非常适合专业和DIY项目，包括可穿戴设备，小工具和嵌入式系统。
使用高亮度1.9英寸IPS TFT LCD显示器升级设备，以表彰其出色的质量和性能。非常适合寻求出色显示解决方案的开发人员！
产品规格
| Features | Details | Unit |
| Display Size(Diagonal) | 1.9’’ | Inch |
| LCD type | IPS TFT | - |
| Display Mode | Normally black | - |
| Resolution | 170 x RGB(H) x 320(V) | Pixels |
| Viewing Direction | ALL | - |
| Module size | 25(W) x 49.33(H) x 2.11(T) | mm |
| Active Area | 22.7(W) x 42.72(H) | mm |
| Pixel Size | 0.1335(W) x 0.1335(H) | mm |
| Color arrangement | RGB Vtertical stripe | - |
| Interface | SPI/Parallel | - |
| Surface brightness | 800 | cd/m2 |
| Display Colors | 262K | - |
| Driver IC | ST7789P3 | - |
| With or Without Touch Panel | Without | - |
| Operating Temperature | -20℃~70℃ | ℃ |
| Storage Temperature | -30℃~80℃ | ℃ |

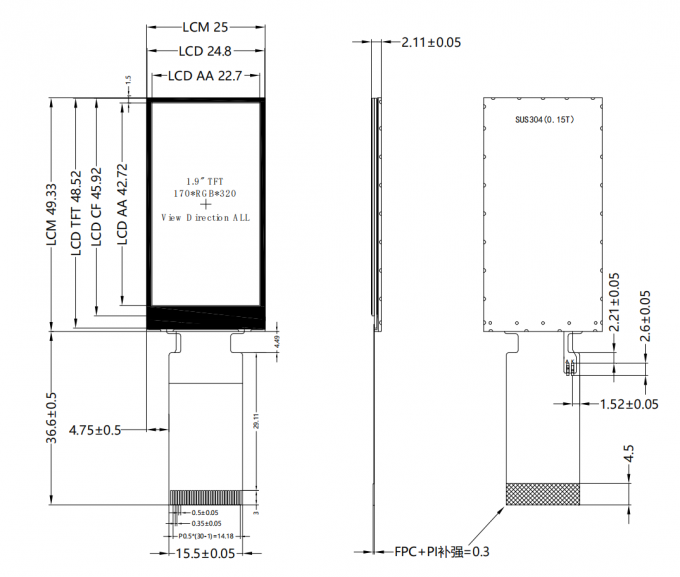

外部尺寸
绝对最大额定值
| Item | Symbol | Min. | Max. | Unit |
| Logic Supply Voltage | IOVCC | -0.3 | 4.0 | V |
| Analog Supply Voltage | VCC | -0.3 | 4.6 | V |
| Operating temperature | Top | -20 | 70 | ℃ |
| Storage temperature | Tst | -30 | 80 | ℃ |
DC特征
| Item | Symbol | Min. | Typ. | Max. | Unit |
| Analog Supply Voltage | VCC | 2.5 | 2.75 | 3.3 | V |
| Logic Supply Voltage | IOVCC | 1.65 | 1.8 | 3.3 | V |
| Input high voltage | VIN | 0.7*IOVCC | - | IOVCC | V |
| Input low voltage | VIL | GND | - | 0.3*IOVCC | V |
| Output high voltage | VOH | 0.8*IOVCC | - | IOVCC | V |
| Output low voltage | VOL | GND | - | 0.2*IOVCC | V |
| Input Current | IIN | - | 20 | - | mA |
背光特征
| Item | Symbol | Min. | Typ. | Max. | Unit |
| Forward Voltage | VF | - | 6.0 | - | V |
| Forward Current | IF | - | 80 | - | mA |
| Power dissipation | Pd | - | 256 | - | mW |
| LED Life Time(25 ºC) | - | 30000 | 40000 | - | Hrs |
接口引脚定义
| Pin.No | Symbol | Description |
| 1 | GND | Ground |
| 2 | VCC | Power supply for Analog |
| 3 | IM2 | IM1,IM2,Interface Mode |
| 4 | IM1 | 0,0,8080-8bit 1,1,4-line SPI |
| 5 | RESET | LCM Reset pin |
| 6 | CS | Chip select pin (“Low” enable) |
| 7 | DC/SCL | Serial clock pin. |
| 8 | WR/RS | Register select pin. |
| 9 | RD | Read enable in 8080 MCU parallel interface. |
| 10 | SDA | SPI interface input/output pin |
| 11-18 | DB0-DB7 | MCU parallel interface data bus. |
| 19 | SDO | SPI interface output pin. |
| 20 | LED+ | Backlit anode |
| 21-24 | LED- | Backlit cathode |
| 25 | GND | Ground |
| 26-29 | NC | NC |
| 30 | GND | Ground |

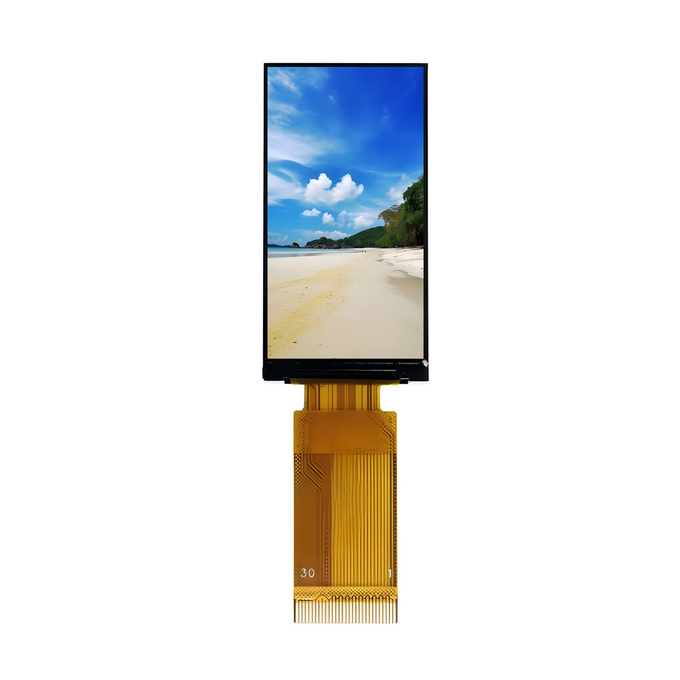

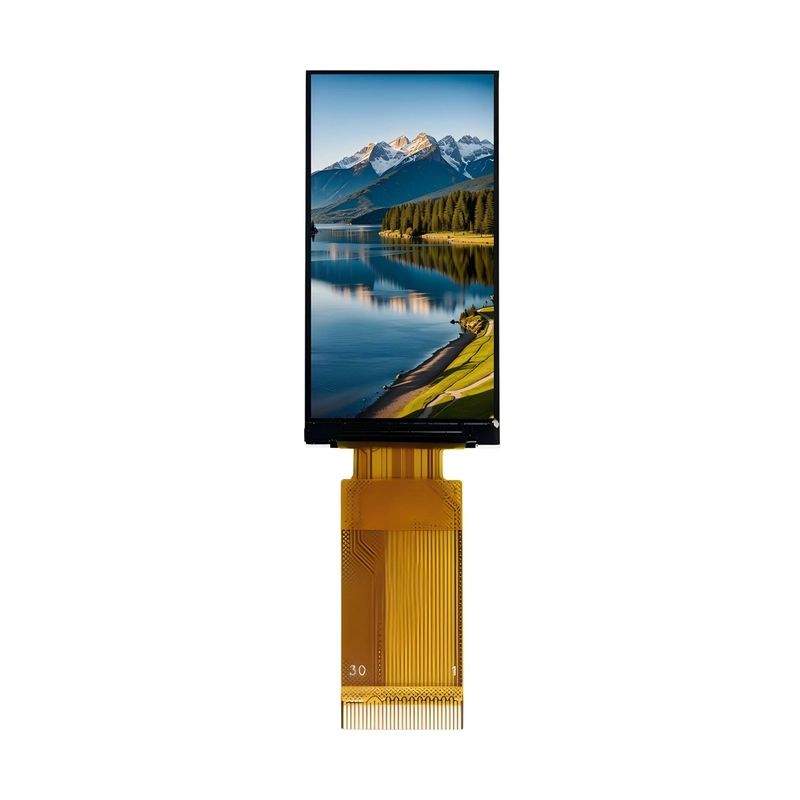

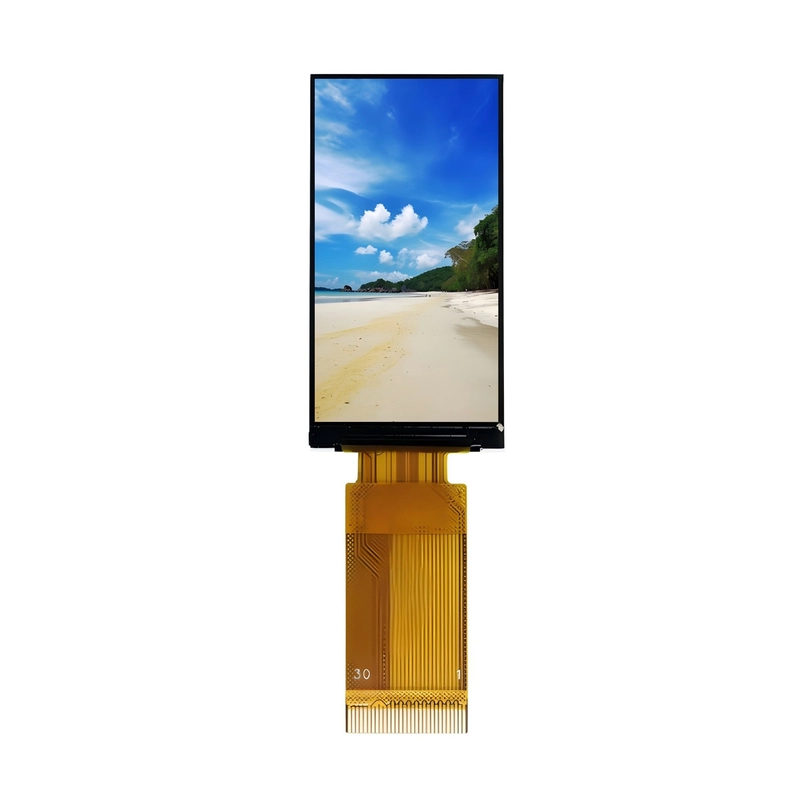

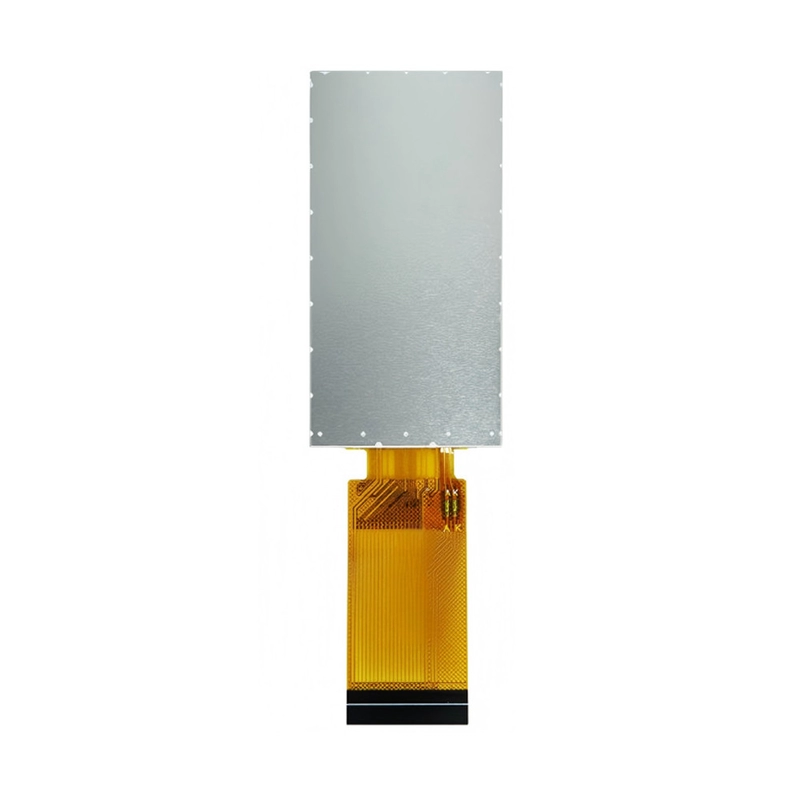

产品图像
