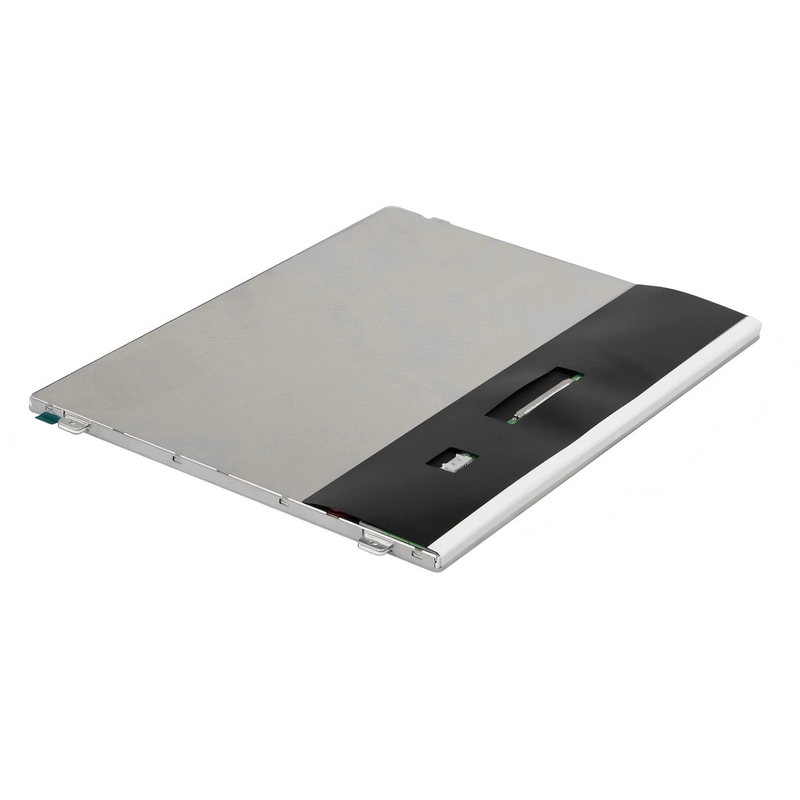

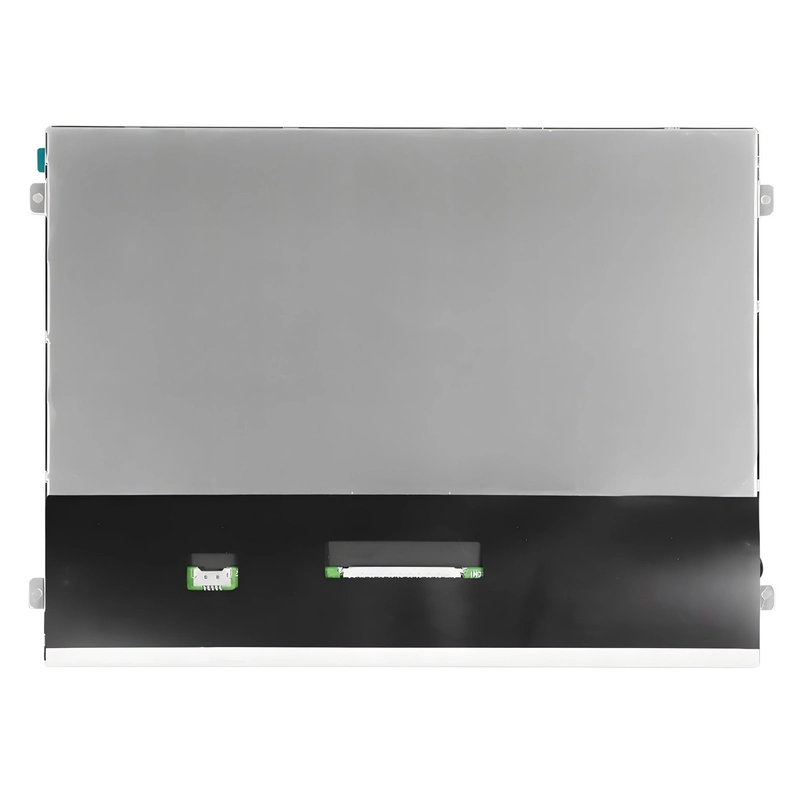

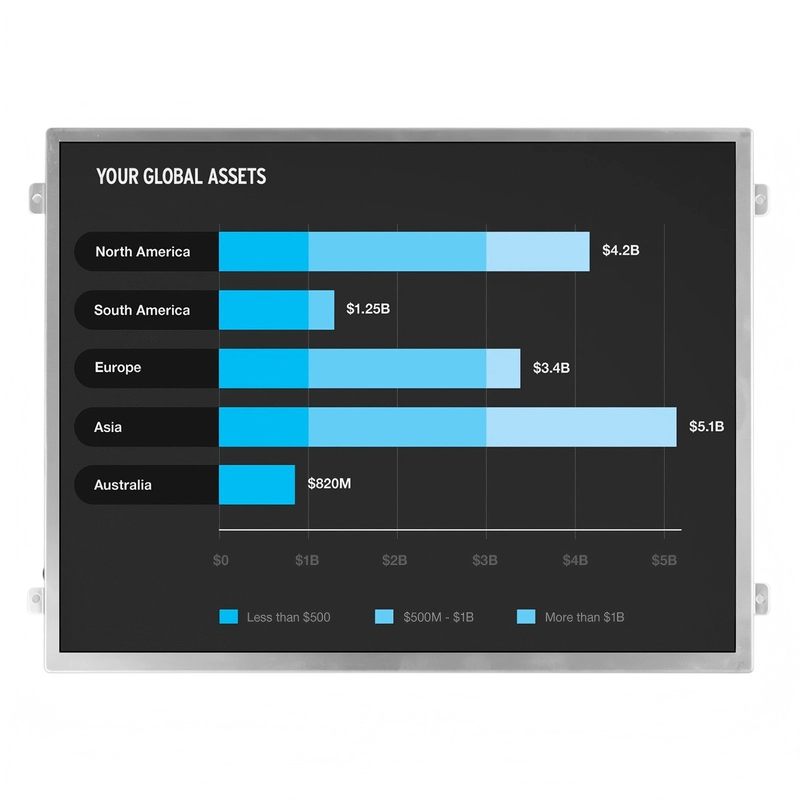

高亮度10.4英寸IPS TFT LCD显示800 NIT 1024x768分辨率LVDS接口

产品中心/ product: TFT彩屏高亮液晶屏 TFT触摸屏 HDMI TFT显示器工业级TFT屏 OLED屏条型TFT屏圆形TFT屏方形TFT屏全视角TFT屏电阻触摸TFT屏电子墨水屏树莓派触摸屏 OLED模块
推荐产品/ hot

产地：深圳 / 中国

品牌：SAEF

型号：SFTO1040YX-7241AN

认证：ISO9001 / ISO14000

资料下载视频播放

描述

Product:	10.4 Inch TFT LCD Display	Resolution:	1024*600 Dots
Interface:	Lvds	Surface Luminance:	800 CD/M2 (Nits)
Viewing Direction:	IPS, All Viewing Angle	Operating Temp:	-20°C To +70°C
Storage Temp.:	-30°C To +80°C	Connection:	ZIF FPC
LED Lifetime:	40,000 Hours	Compliance:	REACH & RoHS Compliant
Highlight:	LVDS Interface High Brightness TFT,800 Nits TFT LCD Display,10.4 Inch TFT LCD Display

关于此项目：SFTO1040YX-7241AN

与高亮度10.4英寸IPS TFT LCD显示屏旨在在各种应用中提供出色的性能。具有令人印象深刻的亮度800尼特，此LCD显示屏可确保清晰鲜艳的图像，使其适用于室内和室外环境。

关键功能：

• 亮度：具有亮度等级800 NITS，此显示在明亮的条件下表现出色，在不损害图像质量的情况下提供了出色的可见性。

• 高质量的IPS技术：平面内开关（IPS）技术提供了宽阔的视角和准确的颜色繁殖，从任何角度提供了一致且生动的视觉体验。

• 解决：该显示具有分辨率1024x768像素，启用尖锐而详细的图像，非常适合工业应用，医疗设备和交互式售货亭。

• LVD接口：配备了低压差异信号（LVD）接口，此显示可确保快速有效的数据传输，从而易于与各种设备和系统集成。

应用程序：

这10.4英寸IPS TFT LCD显示是一系列应用程序的理想选择，包括：

• 工业控制面板

• 医疗设备显示

• 销售点（POS）系统

• 家庭自动化接口

• 数字标牌和互动亭

为什么选择此显示？

结合高亮度，出色的颜色准确性和多功能连接性选项，高亮度10.4英寸IPS TFT LCD显示屏非常适合为其项目寻求可靠和高质量展示的专业人员。无论您是为工业，医疗还是消费者应用设计，此显示都可以提供所需的性能。

如今，使用高亮度10.4英寸IPS TFT LCD显示屏升级显示解决方案，并在所有视觉应用中享受可见性和清晰度的增强！

产品规范

Item	Specification
Panel Size	10.4”
Number of Pixels	1024×RGB (3)×768
Active Area	211.2(H)x 158.48(V) (mm)
Pixel Pitch	0.20625(H)×0.20625(V) x RGB (mm)
Outline Dimension	225.8(W)×174.3(H)×5.6(D) (mm)
Number of Colors	16.7m
Display Mode	Transmission mode, normally black
Viewing Direction	Full viewing
Display Format	RGB vertical stripe
Surface Treatment	Anti-Glare
Interface	Lvds
Backlight	White LED
Operation Temperature	-20~+70 ℃
Storage Temperature	-30~80 ℃

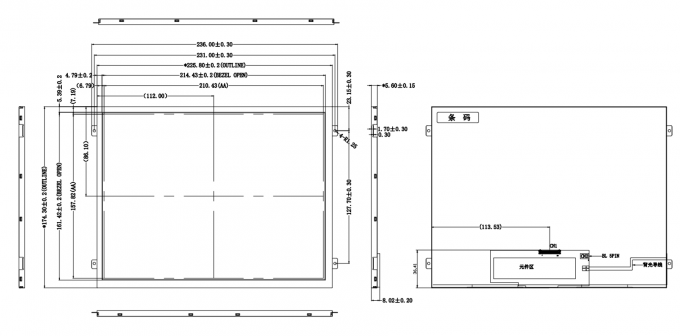

外部尺寸

详情-1

最大绝对额定值

LCD操作条件

Parameter	Symbol	Min.	Typ.	Max.	Unit
Digital Power Supply Voltage	VDD	2.8	3.3	3.6	V
Current of power	IDD	--	0.3	--	A
VDD	PDD		1.0		W
Inrush current	Fermentation			2.0	A
Back light Powe	V	8.2	9.6	10.5	V

接口引脚定义

No.	Symbol	Function
1	NC	No connection
2	GND	Ground
3	Rin3+	LVDS Signal(+)-channel 3
4	Rin3-	LVDS Signal(-)-channel 3
5	GND	Ground
6	RXCLK+	LVDS Clock Signal(+)
7	RXCLK-	LVDS Clock Signal(-)
8	GND	Ground
9	RIN2+	LVDS Signal(+)-channel 2
10	RIN2-	LVDS Signal(-)-channel 2
11	GND	Ground
12	Rin1+	LVDS Signal(+)-channel 1
13	Rin1-	LVDS Signal(-)-channel 1
14	GND	Ground
15	Rin0+	LVDS Signal(+)-channel 0
16	Rin0-	LVDS Signal(-)-channel 0
17	GND	Ground
18	NC	No connection
19	GND	Ground
20	Sel6/8	SELB = ”0” 8Bit Selb = ”1” 6Bit
21	NC	No connection
22	NC	No connection
23	NC	No connection
24	REVERSE	Reverse Panel function
25	GND	Ground
26	GND	Ground
27	GND	Ground
28	VCC	power Voltage for digital circuit 3.3V
29	VCC	power Voltage for digital circuit 3.3V
30	VCC	power Voltage for digital circuit 3.3V

光学特征

背光特征
