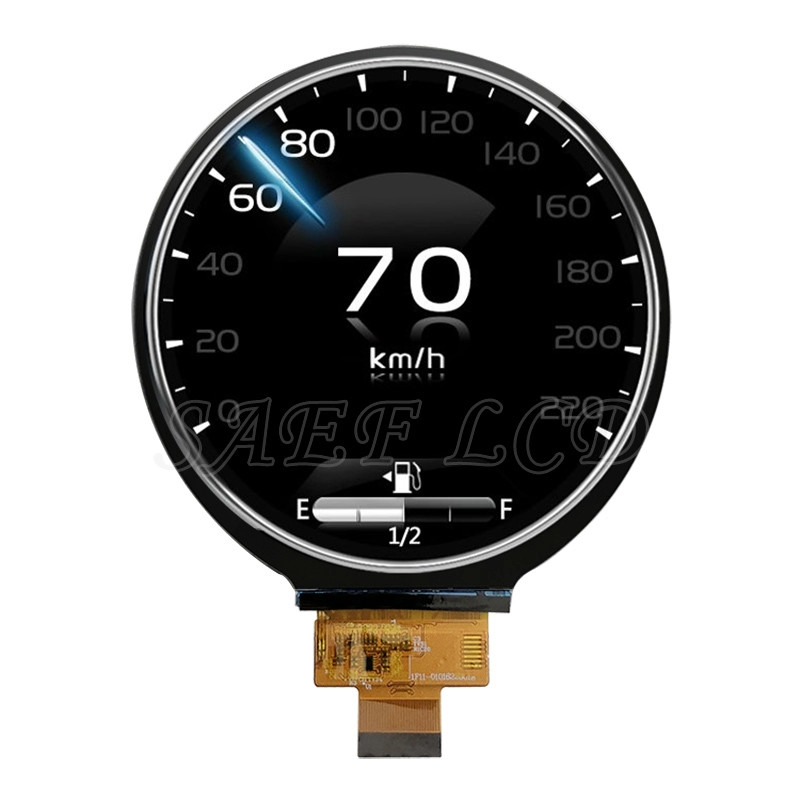

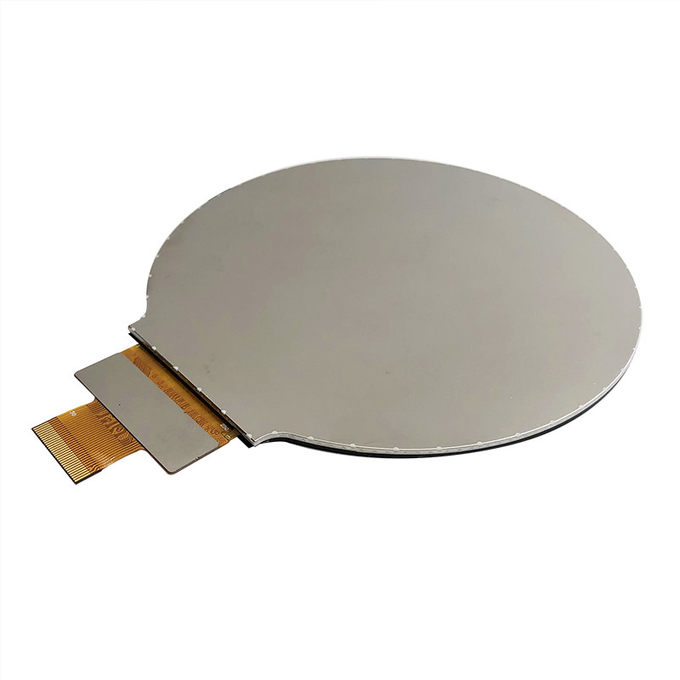

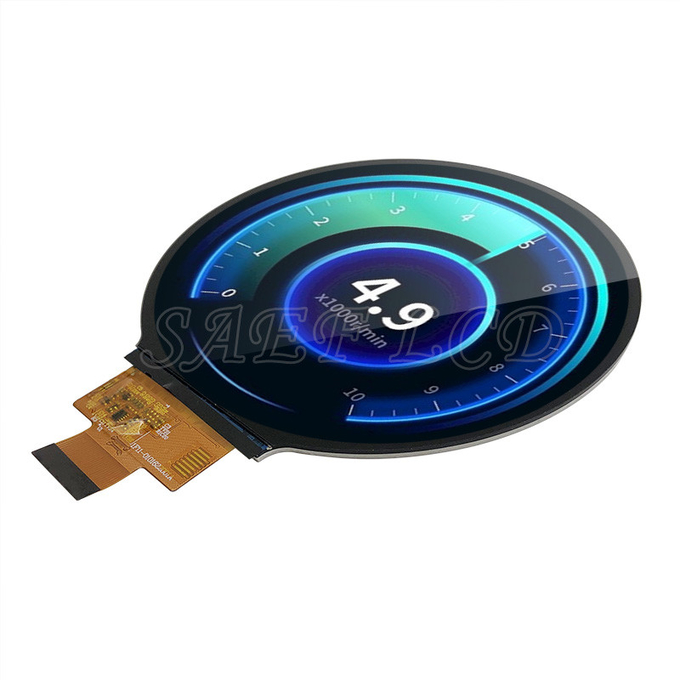

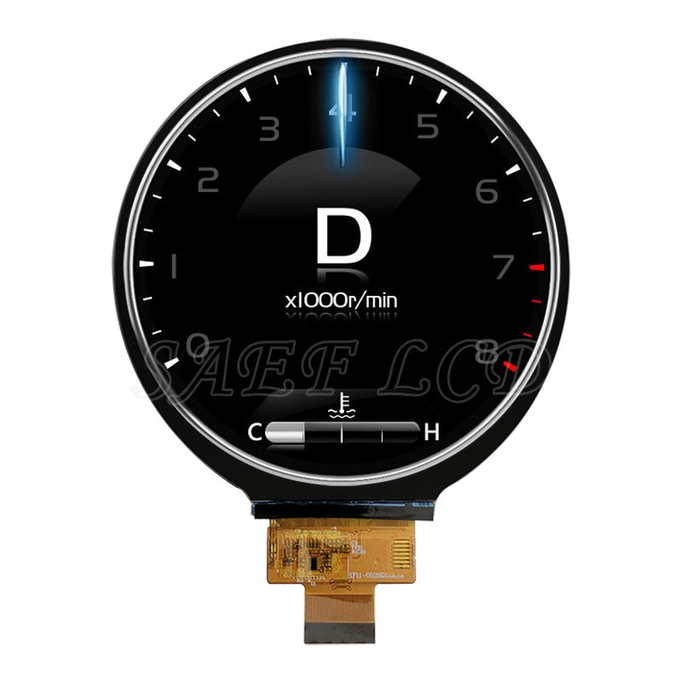

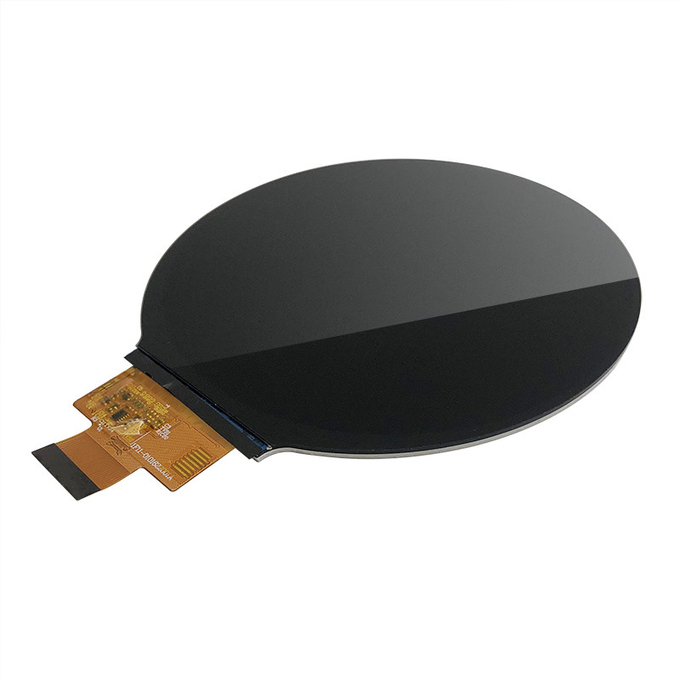

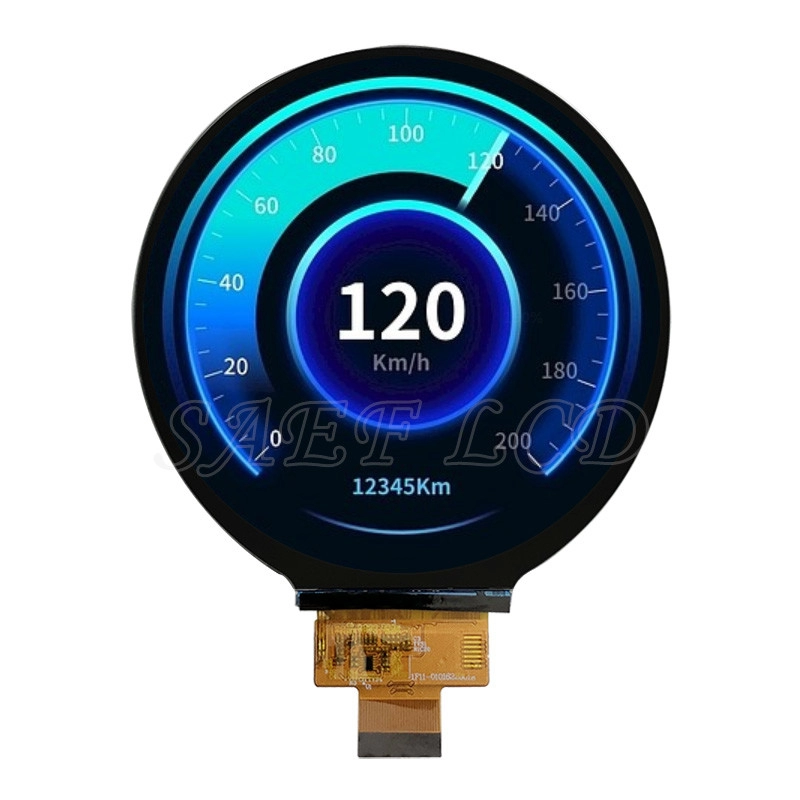

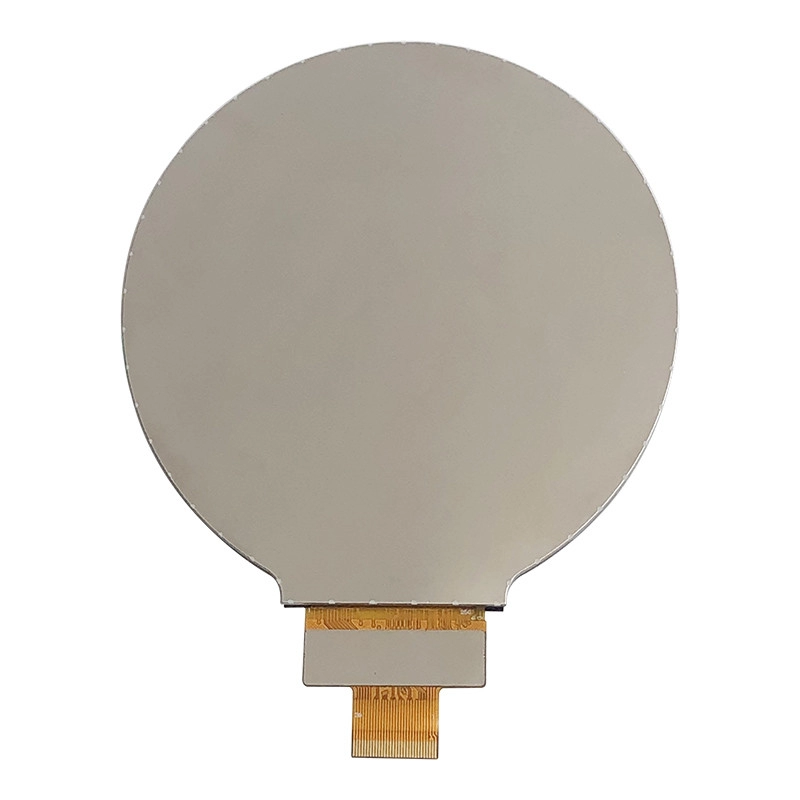

高亮度1000 NIT 4英寸圆形TFT LCD显示器（720x720点）带有MIPI 4车道界面

产品中心/ product: OLED屏 TFT彩屏 TFT触摸屏 HDMI TFT显示器工业级TFT屏条型TFT屏圆形TFT屏方形TFT屏全视角TFT屏电阻触摸TFT屏电子墨水屏高亮液晶屏树莓派触摸屏 OLED模块
推荐产品/ hot

产地：深圳 / 中国

品牌：SAEF

型号：SFTO400XC-7095A3N

认证：ISO9001 / ISO14000

资料下载视频播放

描述

Product:	4 Inch Circular TFT LCD	Resolution:	720x720
Interface:	4-lane mipi	Touch Screen:	Not, CTP Optional
Viewing Direction:	IPS (80/80/80/80)	Pin Number:	30 Pins
Module Size:	107.60(H) 111.87(V)3.83(T)	Active Area:	101.52 (mm) Diameter
Surface Luminance:	1000 CD/M2 (Nits)	Operating Temp.:	-30℃ To +85℃
LED Lifetime:	40,000 Hours	Compliance:	Rohs & Reach Compliant
Highlight:	720x720 Dots TFT LCD Display,4-Inch Round TFT LCD Display,1000 Nits High Brightness TFT Display

**数据表下载**

FL7707N_DS_V0.2_20230324_Customer.pdf

关于此项目SFTO400XC-7095A3N

引入了我们最新的展示技术创新：高亮度1000 Nits 4英寸圆形TFT LCD。该显示屏以720x720点的令人惊叹的分辨率，可确保在任何环境中脱颖而出。

关键功能包括：

• 出色的亮度：亮度水平为1000尼特，即使在明亮的户外条件下，该显示均设计为出色的可见性，以确保您的内容始终清晰可见。

• 紧凑的设计：4英寸圆形外形尺寸使其非常适合各种应用，从汽车仪表板到手持设备和工业机器，提供多功能集成选项。

• 高分辨率：720x720 DOT分辨率可提供尖锐的图像和详细的图形，非常适合清晰度至关重要的应用。

• MIPI 4车道接口：MIPI 4车道接口提供高速数据传输，确保平稳的性能和响应能力，这对于动态内容应用至关重要。

无论您是想增强消费电子产品，改善用户界面还是创造沉浸式体验，我们的高亮度1000 Nits TFT LCD显示屏都提供了理想的解决方案。通过这种高级显示技术来提升您的项目，这是专业和个人应用的理想选择。

特征

Feature	Specifications
LCD type	4.0 inch
Resolution (H*V)	720(RGB)*720
Technology Type	a-Si TFT
Pixel Configuration	R.G.B. Vertical Stripe
Display Mode	IPS/Transmissive/Normally Black
Viewing Direction	All
Gray Scale Inversion Direction	--
OutlineDimensions (W x H x T) (mm)	107.60(H) * 111.87(V) * 3.83(T)
Active Area(mm)	101.52 (H)*101.52(V)
With /Without Touch screen	Without CTP, Optional
Match Connector Type	0.5 Pitch 30 Pin
Backlight Type	White LED
Weight (g)	TBD
Interface	MIPI 4Lane
Number of color	16.7m
Driver IC	FL7707
CTP IC

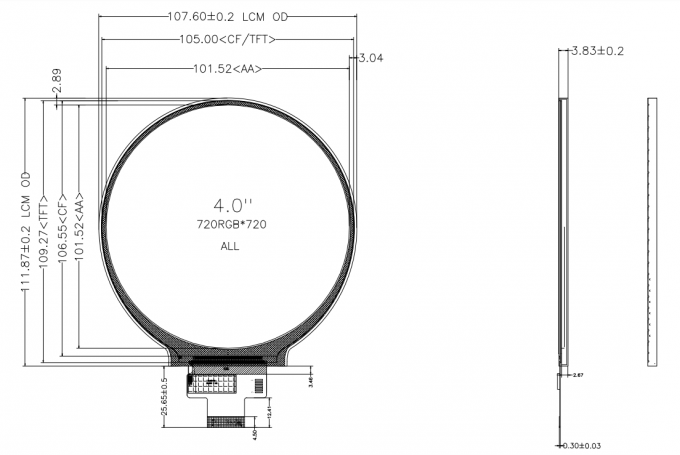

机械轮廓图

详情-1

接口引脚定义

NO.	PIN	Description
1	LEDA	LED anode
2	LEDK1	LED Cathode
3	LEDK2	LED Cathode
4	VCI	Power Supply 2.8~3.3V
5	IOVCC	Power Supply 1.8V-2.0V
6	RESET	LCM reset signals
7	The	Tearing effect output
8	PWM	The PWM frequency output for LCD driver control.
9	GND	Ground
10	D0p	DSI-D0+ data signals
11	D0N	DSI-D0- data signals
12	GND	Ground
13	D1P	DSI-D1+ data signals
14	D1n	DSI-D1- data signals
15	GND	Ground
16	CLKP	DSI-Clock+
17	CLKN	DSI-Clock-
18	GND	Ground
19	D2P	DSI-D2+ data signals
20	D2N	DSI-D2- data signals
21	GND	Ground
22	D3P	DSI-D3+ data signals
23	D3N	DSI-D4- Data Signals
24	GND	Ground
25	TP_INT	Touch Interrupt
26	Tp_sda	Touch IIC Data signal
27	TP_SCL	Touch IIC Clock signal
28	TP_RESET	Touch Reset Signal
29	TP_VCI	Touch Power supply
30	TP_IOVCC	Touch Power supply

绝对最大额定值

Item	Symbol	Value	Unit
Power supply voltage for logic	VDD	0.3~3.6	V
Input voltage	Vin	VDD+0.3	V
Operating temperature	TOPR	-30 to 80	°C
Storage temperature	Tstg	-30 to 80	°C

电特性

驾驶背光

光学特征
