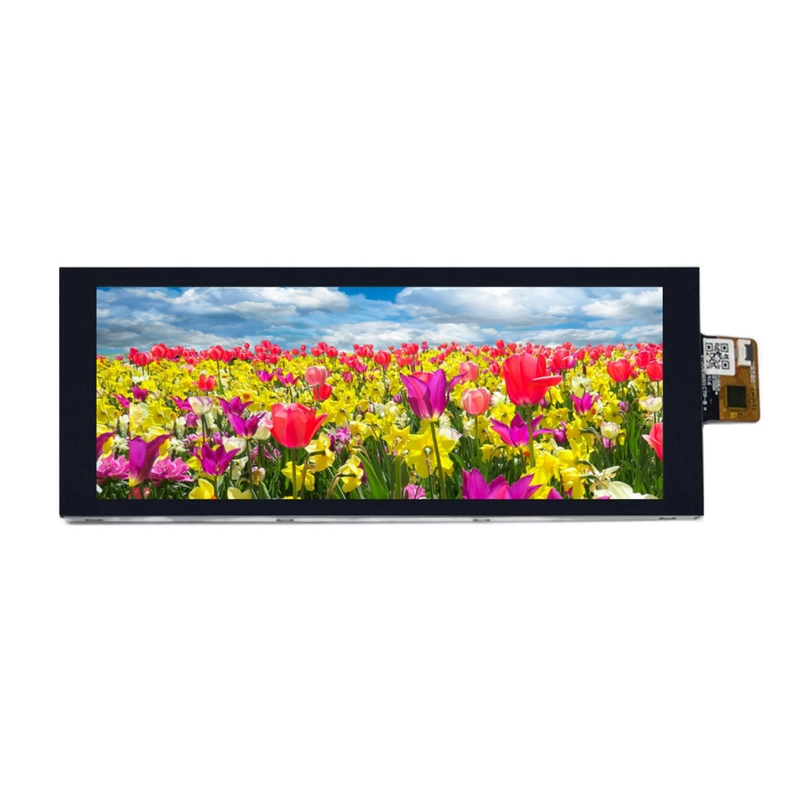

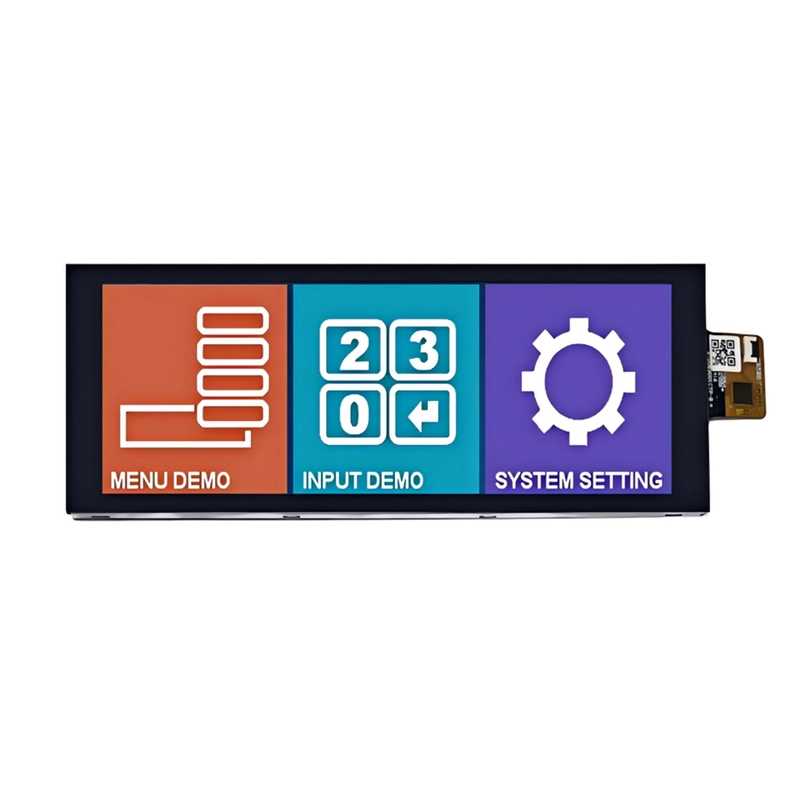

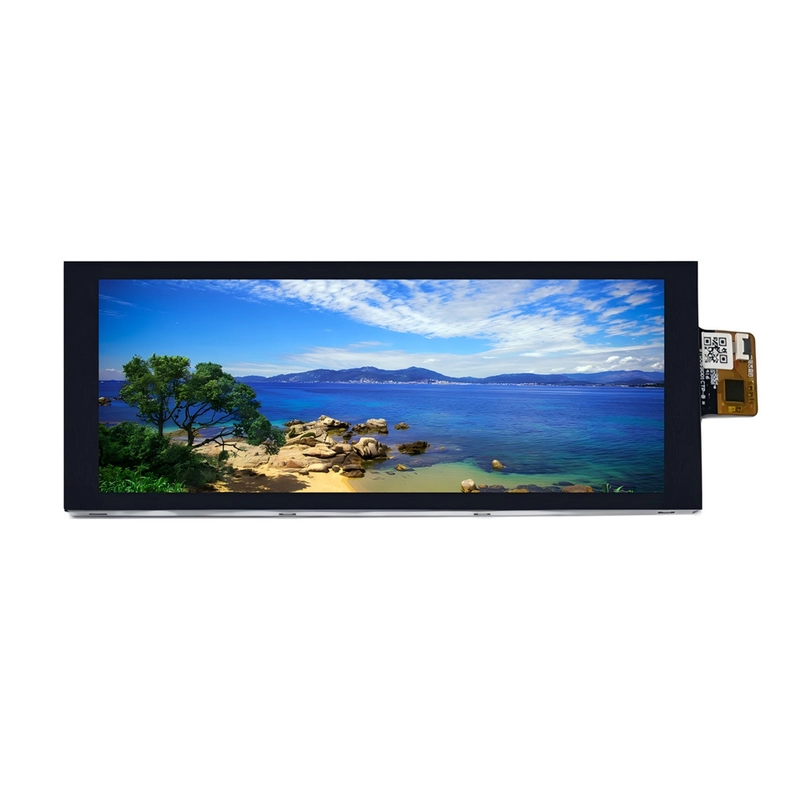

高亮度800nits 6.86英寸IPS TFT LCD显示1280*480 DOTS MIPI接口与CTP

产地：深圳 / 中国

品牌：SAEF

型号：SFTO686XC-7108BCT

认证：ISO9001 / ISO14000

资料下载视频播放

产品详情

描述

Keywords:	6.86 Inch Bar TFT	Resolution:	1280x480
Interface:	MIPI	Driver IC:	FL7707
Surface Luminance:	800 Cd/m2	Touch Screen:	Capacitive Touchscreen
Viewing Direction:	IPS, All Viewing Angles	LED Lifetime:	40,000 Hours
Certification:	ISO9001:2015 / ISO14000:2015	Compliance:	REACH & RoHS Compliant
Highlight:	1280*480 Dots TFT LCD Display, 800nits High Brightness LCD Display, 6.86-Inch TFT LCD Display

数据表下载

FL7707N_DS_V0.2_20230324_Customer.pdf

关于这个项目 SFTO686XC-7108BCT

SAEF Technology Ltd的6.86英寸IPS TFT LCD显示屏的高分辨率为1280x480，可提供清晰而精致的图像显示。它的800尼特的高亮度可确保在各种照明条件下的出色可见性，使其特别适合室外或明亮的环境。显示屏采用MIPI接口，支持快速数据传输，并配备电容触摸屏（CTP），提供敏感的触摸响应和多触摸功能。

关键功能：

• 高亮度：亮度为800尼，即使在阳光直射的情况下，它也可以保持清晰的可见度。

• 高分辨率：1280x480像素可确保图像和文本的清晰度。

• IPS技术：提供广阔的视角和出色的色彩精度，适合从不同角度观看。

• MIPI接口：支持快速数据传输，适用于需要高速数据处理的应用程序。

• 电容触摸屏：支持多触摸并提供敏感的触摸响应。

技术规格：

• 显示大小：6.86英寸

• 解决力量：1280x480像素

• 亮度：800nits

• 对比：1500:1

• 看法：广泛的视角可确保从不同角度获得良好的视觉体验。

• 界面：MIPI接口，支持快速数据传输。

• 触摸屏：电容触摸屏，支持多触摸。

应用程序方案：

• 户外广告：高亮度和宽阔的视角使其成为户外数字标牌的理想选择。

• 工业控制：高分辨率和电容触摸屏提供精确的操作和控制。

• 医疗设备：清晰的图像显示和高对比度适用于医疗监控设备。

• 智能运输：适用于车辆显示系统，提供清晰的导航和信息显示。

定制服务：

• 亮度调整：可以根据客户需求调整背光亮度。

• 接口自定义：支持多个接口选项，以满足不同设备的需求。

• 尺寸自定义：我们提供定制的尺寸服务以满足特定的应用需求。

这个高亮度800 NIT 6.86英寸IPS TFT LCD显示屏由于其出色的显示性能和灵活的接口选项，是各种应用程序的理想选择。

特征

Item	Contents	Unit
LCD Type	TFT	-
Display color	16M
Viewing Direction	ALL	O’clock
Operating temperature	-20~+70	℃
Storage temperature	-30~+80	℃
Module size	66.6181.06.9	mm
Active Area(W×H)	60.19*160.51	mm
Number of Dots	1280×RGB×480	dots
Power Supply Voltage	3.3	V
Backlight	12-LEDs (white)	pcs
Brightness(LCM)	800	cd/m²
Data Transfer	MIPI	-
LCM Connector Type	AFC30-S40FCC-00	0.5PITCH 40pin
Driver IC	FL7707
CTP IC	GT911

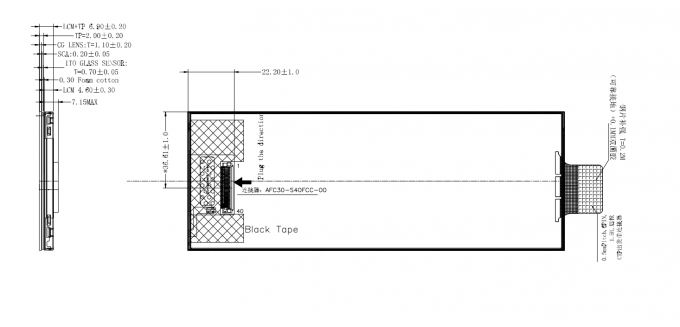

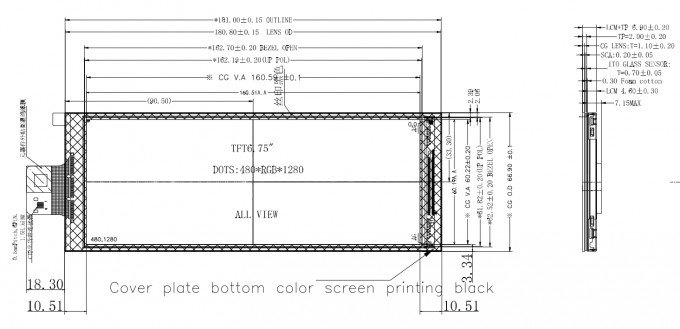

机械图

详情-1

详情-2

引脚描述

Pin No.	Symbol	Function
1	GND	Ground
2	D0P	MIPI Data lane0 input (positive)
3	D0N	MIPI Data lane0 input (negative)
4	GND	Ground
5	D1P	MIPI Data lane1 input(positive)
6	D1N	MIPI Data lane1 input(negative)
7	GND	Ground
8	CLKP	MIPI CLK input (positive)
9	CLKN	MIPI CLK input (negative)
10	GND	Ground
11	D2P	MIPI Data lane2 input(positive)
12	D2N	MIPI Data lane2 input (negative)
13	GND	Ground
14	D3P	MIPI Data lane3 input(positive)
15	D3N	MIPI Data lane3 input (negative)
16-17	GND	Ground
18-19	VCC-1V8	IO Power Supply(1.65V~3.6V)
20	REFCLK/NC	NC
21	SDA/NC	NC
22	SCL/NC	NC
23	BIST/NC	NC
24	RSTB	global reset pin. Active low to enter reset state. suggest to connecting with an RC reset circuit for stability. Normally pull high.
25	STBYB	NC
26	AVDD/NC	NC
27	GND	Ground
28-29	K	Backlight LED Ground
30	GND	Ground
31	VGL/NC	NC
32-33	GND	Ground
34	VGH/NC	NC
35-36	A	Backlight LED Power
38-39	VDD-3V3	Power Supply(3.3~3.6V)
40	VCOM/NC	NC

绝对最大额定值

Parameter	Symbol	Condition	Min	Typ	Max	Unit
Power supply	VDD	Ta=25℃	-	3.3	-	V
Gate On Power Supply Voltage	VGH		-	15	-	V
Gate Off Power Supply Voltage	VGL		-	-11	-	V

电特性(Vss=0V ,Ta=25℃)

Parameter		Symbol	Condition	Min	Typ	Max	Unit
Power supply		VDD	Ta=25℃	-	3.3	3.6	V
Power supply		IOVCC	Ta=25℃	-	1.8	-	V
Input voltage	‘H’	VIH	VIOVCC=1.8V	0.8VIOVCC	-	VIOVCC	V
Input voltage	‘L’	VIL	VIOVCC=1.8V	0	-	0.2VIOVCC	V

LED背光规范(Vss=0V ,Ta=25℃)

Item		Symbol	Condition	Min	Typ	Max	Unit
Supply voltage		-	-	-	9.6	-	V
Supply current		If	-	-	240	-	mA
Forward current	Normal	Ipn	3-chip series x 4	-		-	mA
Forward current	Dimming	Ipd		-	-	-
LED LIFE		-	-	40000	-	-	Hrs
