1000nits 1.54“高亮度TFT显示240x240点矩阵LCD显示SPI接口

产品中心/ product: OLED屏 TFT彩屏 TFT触摸屏 HDMI TFT显示器工业级TFT屏条型TFT屏圆形TFT屏方形TFT屏全视角TFT屏电阻触摸TFT屏电子墨水屏高亮液晶屏树莓派触摸屏 OLED模块
推荐产品/ hot

产地：深圳 / 中国

品牌：SAEF

型号：SF-TC154B-8945B-N

认证：ISO9001 / ISO14000

资料下载视频播放

描述

Product:	1.54" TFT Screen	Resolution:	240x240
Viewing Direction:	Full Viewing Angle(80/80/80/80)	Touch Screen:	No
Interface:	MCU ( Customizable )	Pin Number:	24 Pins
Surface Luminance:	1000 Cd/m2(nits)	LED Lifetime:	40,000 Hours
Cover Glass:	Customizable	Compliance:	REACH & RoHS Compliant
Highlight:	1.54" High Brightness TFT Display, SPI Interface Dot Matrix LCD Display, 240x240 Dot Matrix LCD Display

引入了我们的尖端高亮度1000 Nits 1.54“ TFT LCD显示屏SF-TC154B-8945B-N，旨在以其令人惊叹的视觉清晰度和强大的性能来提升您的项目和应用。

关键功能：

• 高亮度（1000尼特）：我们的显示可确保在各种照明条件下具有出色的可见性，使其非常适合室外环境或明亮的室内设置。

• 紧凑型尺寸（1.54英寸）：这种紧凑的TFT LCD非常适合在空间高级的设备中，同时仍提供丰富的视觉内容。

• 分辨率（240x240）： 240x240 DOT矩阵提供了鲜明而充满活力的图像，使视觉效果具有清晰和颜色。

• SPI接口：串行外围界面（SPI）促进了快速有效的通信，从而可以与微控制器和其他数字系统无缝集成。

理想应用：

• 可穿戴设备：非常适合屏幕尺寸和亮度至关重要的智能手表和健身追踪器。

• 工业自动化：控制面板和机械显示的绝佳选择，需要高可见性和耐用性。

• 消费电子：适用于手持设备，为用户提供引人入胜的视觉体验。

• 智能家居设备：通过清晰且充满活力的显示器增强用户与家庭自动化系统的互动。

概括：

凭借其出色的亮度，紧凑的尺寸和易于集成，我们的高亮度1.54英寸TFT LCD显示屏是您下一个创新项目的理想解决方案。提高您的用户体验并通过在任何环境中明亮的显示器亮丽地吸引您的注意力。

探索今天的可能性！

产品快速详细信息

1。LCD尺寸：1.54英寸英寸TFT

2。分辨率：240x240

3。视角：所有观看角度

4。大纲维度：31.52x33.72x1.8毫米

5。LCD驱动器IC：ST7789V

6。LCD接口类型：SPI

7。温度：顶部-20°C至 +70°C； TST -30°C至 +80°C

8。触摸面板：自定义或标准电容触摸屏（CTP）opational

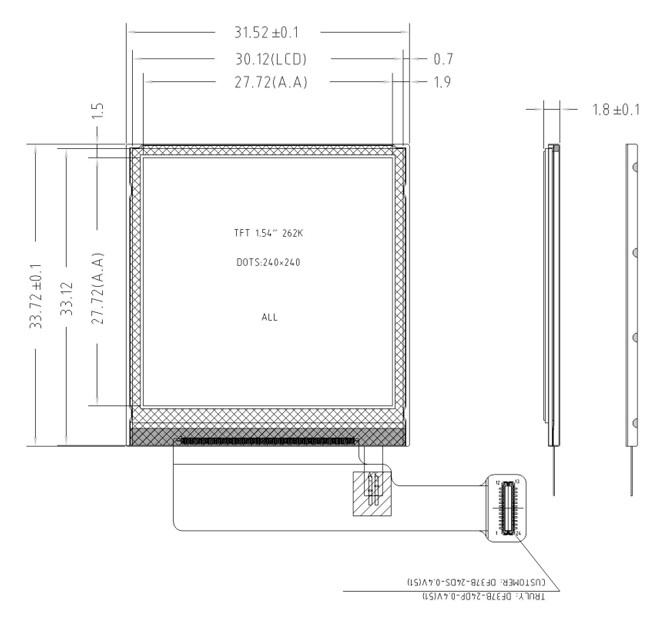

外部图

详情-1

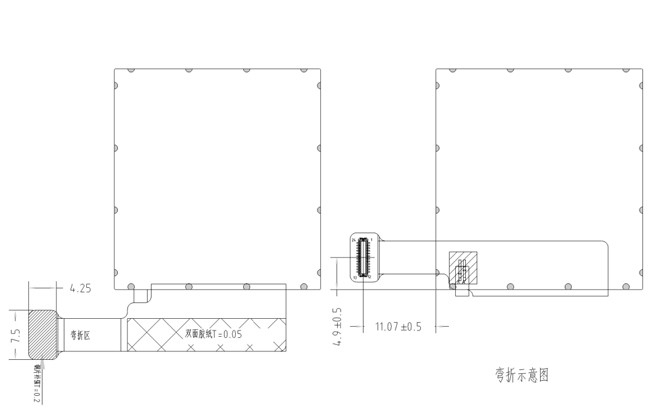

详情-2

引脚接口定义

NO.	PIN NAME	Description
1-2	LEDK	LED Cathode
3-4	GND	Ground
5	FMARK	Serve as a TE (Tearing Effect) output signal
6	SDA	serial data input/output bi-direction pin
7	D/C	Data/Command Selection pin
8	SCL	SCL pin as Serial Clock when operates in the serial interface
9	CS	Input pin for chip selection signal
10	RESET	LCM Reset input signal
11-12	IOVCC	Power Supply 1.8V/2.8V Voltage
13-14	VCC	Power Supply 2.8V Voltage
15-16	GND	Ground
17-22	NC	NC
23-24	LEDA	LED Anode

最大绝对限值

Item	Symbol	Value	Unit
Power supply voltage for logic	VDD	1.6~3.3	V
Input voltage	Vin	VDD+0.3	V
Operating temperature	Topr	-20 to 70	.C
Storage temperature	Tstg	-30 to 80	.C

DC特征 (VDD=2.8V,Ta=25.C)

背光电气特性

光学特征
