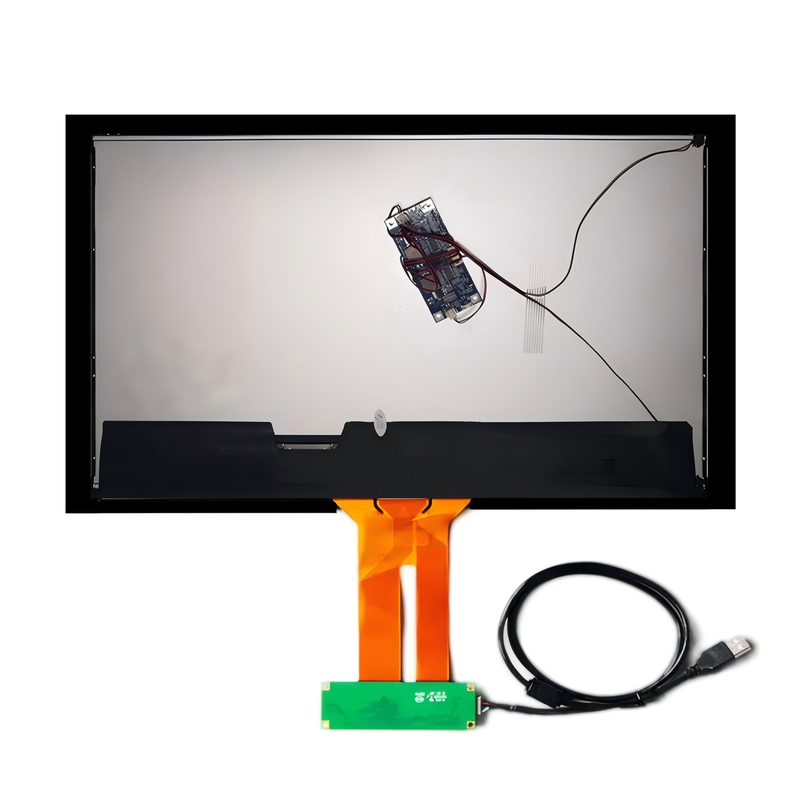

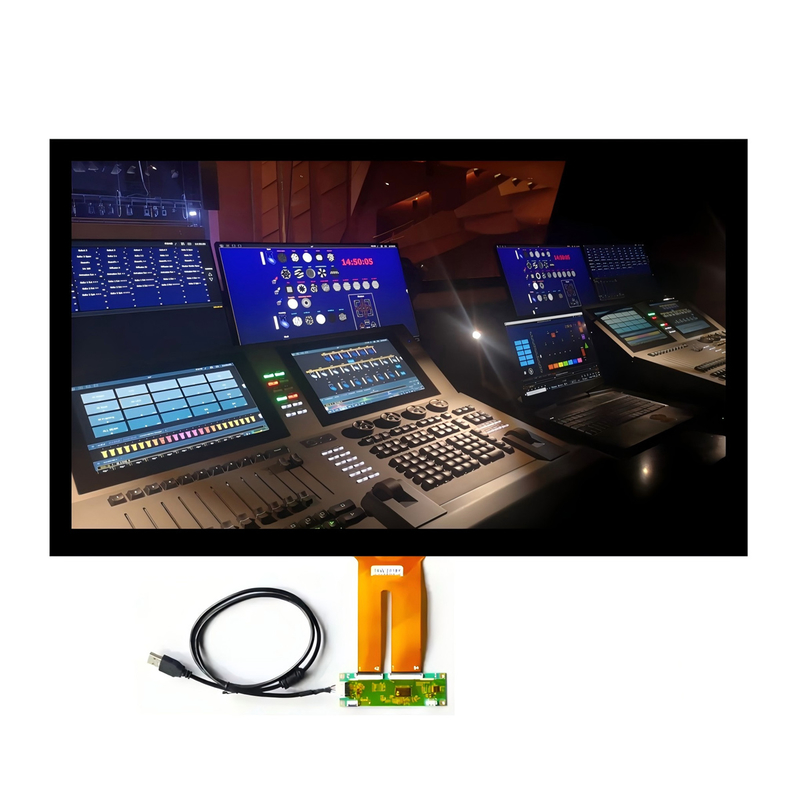

21.5英寸1000尼特高亮度工业级TFT液晶显示器，全高清1080p，宽温，USB触控，符合RoHS标准，型号SFHD2150A01PT-H20%2

产地：深圳 / 中国

品牌：SAEF

型号：SFHD2150A01PT-H20%2

认证：ISO9001 / ISO14000

资料下载视频播放

产品详情

Peak Brightness:	1000 Cd/m² (Sunlight Readable)	Display Size:	21.5-inch (546.86mm Diagonal)
Resolution:	1920 × 1080 (Full HD)	Touch Technology:	10-Point CTP (Glove Compatible)
Interface:	Dual-Channel LVDS (8-bit RGB)	Operating Temp.:	-10°C To +60°C (Industrial Grade)
Storage Temp.:	-20℃ To +60℃	Viewing Angle:	89° Horizontal/Vertical (CR>10)
Contrast Ratio:	1000:1 (Typical)	Touch Interface:	USB
Applications:	Medical Imaging, Kiosks, HMI	Surface Treatment:	Haze 20%, 6H
Warranty:	2 Years (Extended Coverage For Industrial Use)	Compliance:	RoHS, REACH, Halogen-Free, ISO 9001/14001
Highlight:	1000nits Industrial TFT LCD, RoHS Certified Industrial TFT LCD

适用于极端欧盟/美国环境的超亮21.5英寸工业级TFT液晶显示器

SFHD2150A01PT-H20%2 显示屏具有无与伦比的 1000 cd/m² 亮度，专为北美和欧洲工业应用中的阳光可见度而设计。该显示屏具有全高清分辨率、宽温工作范围（-10°C 至 +60°C）和 10 点电容式触控功能，在医疗诊断、户外支付终端和工厂自动化方面表现出色。该显示屏通过 RoHS、REACH 和 ISO 标准认证，符合严格的欧盟/美国监管要求。

工业客户的主要优势：

✅ 1000尼特高亮度 – 直射阳光下仍可阅读（户外信息亭的理想选择）

✅ 手套兼容触控 – 适用于电容笔/湿手（USB接口）

✅ 延长保修期 - 2年全天候运行保障

工业级性能

• 宽温适应性

在-10°C（冷冻仓库）下冷启动，在+60°C（工厂车间）下运行，通过120小时的热循环测试。

• 双通道LVDS接口

在高电磁干扰（EMI）环境中，为西门子/倍福可编程逻辑控制器（PLC）提供抗噪声信号传输。

• 医疗级与户外级

1000:1的对比度+89°的视角，适用于DICOM兼容的灰度成像和户外标识。

• 坚固的建筑

防眩光6H硬化玻璃，具备相当于IP65的防雾能力，以及±4kV的静电放电（ESD）保护。

技术规格

特性	工业价值
电源效率	软启动电路（涌入电流≤3A）
触摸灵敏度	十指检测（压力小于10克）
背光驱动器	MY-1L2136A-v2.1（10-30V输入）
光学贴合	用于减少反射的液态OCR

目标应用程序

• 医学

手术监视器、诊断成像（DICOM灰阶）

• 户外基础设施

收费亭、公交车站信息板、自助服务终端

• 工业4.0

数控机床人机界面（HMI）、机器人控制接口（德国）

• 运输

机场行李显示屏、列车控制系统（英国/法国）

为何选择此显示器？

该模块由Saef Technology（已通过ISO 9001/14001认证）制造，包括：

• 双LVDS连接器（工业级Starconn 300B30-0000RA-M4）

• USB触控控制器（ILI2510-PCIL22，100Hz报告率）

• MY-1L2136A 背光驱动器（兼容22-40英寸）

规格

ITEMS	Unit	Specification
Screen Diagonal	mm	546.86(21.5”)
Active area	mm	476.064(H) x 267.786(V)
Pixels H x V	-	1920(x3) x 1080
Pixels Pitch	um	247.95(per one triad) x247.95
Pixel Arrangement	-	R.G.B. Vertical Stripe
Display Mode	-	VA Mode, Normally Black
Response Time	Msec	14ms (typ., on/off)
Weight	Grams	TBD
Electrical Interface	-	Dual channel LVDS,8 bits RGB data input
Support Color	-	16.7M colors
Surface Treatment	-	Anti-Glare,3H
Temperature Range Operating	℃	-10 to +60
Storage(Shipping)		-20 to +60

外部尺寸

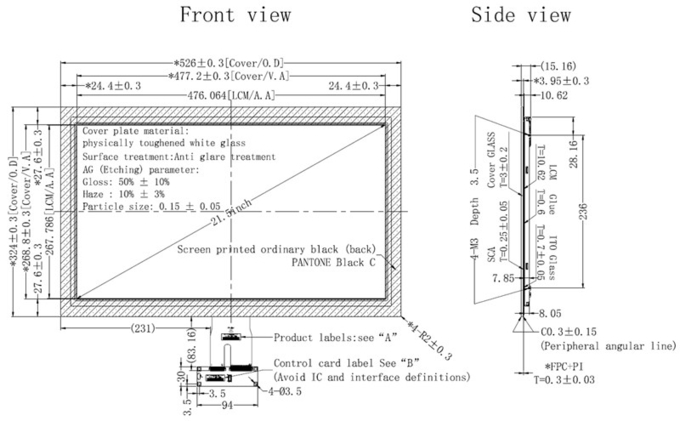

详情-1

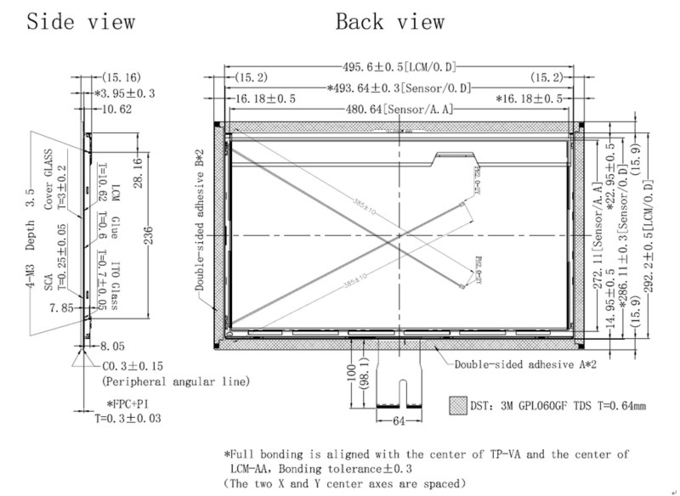

详情-2

接口引脚定义

Pin No.	Symbol	Description
1	RxO0-	Negative LVDS differential data input (Odd data)
2	RxO0+	Positive LVDS differential data input (Odd data)
3	RxO1-	Negative LVDS differential data input (Odd data)
4	RxO1+	Positive LVDS differential data input (Odd data)
5	RxO2-	Negative LVDS differential data input (Odd data)
6	RxO2+	Positive LVDS differential data input (Odd data)
7	GND	Ground
8	RxOCLK-	Negative LVDS differential clock input (Odd clock)
9	RxOCLK+	Positive LVDS differential clock input (Odd clock)
10	RxO3-	Negative LVDS differential data input (Odd data)
11	RxO3+	Positive LVDS differential data input (Odd data)
12	RxE0-	Negative LVDS differential data input (Even data)
13	RxE0+	Positive LVDS differential data input (Even data)
14	GND	Ground
15	RxE1-	Negative LVDS differential data input (Even data)
16	RxE1+	Positive LVDS differential data input (Even data)
17	GND	Ground
18	RxE2-	Negative LVDS differential data input (Even data)
19	RxE2+	Positive LVDS differential data input (Even data)
20	RxECLK-	Negative LVDS differential clock input (Even clock)
21	RxECLK+	Negative LVDS differential clock input (Even clock)
22	RxE3-	Negative LVDS differential data input (Even data)
23	RxE3+	Positive LVDS differential data input (Even data)
24	GND	Ground
25	CTL	CTL_DVR
26	CE	CE_DVR
27	NC	No connection
28	VDD	Power Supply Input Voltage
29	VDD	Power Supply Input Voltage
30	VDD	Power Supply Input Voltage

背光规范

Parameter	Symbol	Value			Unit
		MiN.	Typ.	Max.
Light Bar input Voltage	VLED	48	52	56	V
Light Bar input Current	ILED	-	480	-	mA
Power Consumption	PLED	23.04	24.96	26.88	W
LED Life Time	LBL	40000	50000	-	Hrs

电气特性

Parameter	Symbol	Min	Typ	Max	Unit
Power supply voltage	VDD	4.5	5.0	5.5	V
Power Supply Current	IVDD		500	1200	mA
In-Rush Current	IRUSH		2.0	3.0	A
Permissible Input Ripple Voltage	VRF			300	mV
High Level Differential Input Threshold Voltage	VIH			+100	mV
Low Level Differential Input Threshold Voltage	VIL	-100			mV
Differential input voltage	VID	200		600	mV
Input voltage(BL)	VBL_I		-0.3	VDD+0.3	mV
Differential input common mode voltage	VCM	1.0	1.2	1.5
Power Consumption	VD		2.5	6	W

光学特征

Parameter	Conditions	Min.	Typ.	Max.	Unit
Contrast Ratio	Center	700	1000	-	-
Response Time	Tr+Td	-	14	20	ms
CF Color Chromaticity (CIE1931)	Red x	Typ. -0.03	0	Typ. +0.03	0
	White x		0.323		-
	White y		0.379		-
Center Luminance of white	YLI	800	1000		cd/m2
Cross Talk	Ct			2.0	%
