描述
| Product: | 2.8 Inch TFT LCD | Resolution: | 480 X 640 Pixels |
| Color: | 262K | Display Type: | IPS TFT LCD |
| Interface: | RGB | Viewing Angle: | 80°/80°/80°/80° (L/R/U/D) |
| Driver IC: | ST7701S | Connection: | Connector Type |
| Surface Luminance: | 1000 Cd/m2 (nits) | Applications: | Industrial, Medical, Automotive |
| LED Lifetime: | 40,000 Hours | Compliance: | REACH & RoHS Compliant |
| Highlight: | 2.8 Inch TFT LCD Module, High Brightness TFT LCD Module, 480x640 TFT LCD Module | ||
关于此项目SFTO280PY-7201AN
产品概述
SFTO280PY-7201AN专为工业级可见性而设计，2.8英寸TFT LCD模块可提供出色的性能，具有1000nits高亮度输出，从而确保了直射阳光直射或高光环境的清晰可见性。此显示屏以480x640分辨率和充满活力的262K颜色深度结合了精密工程和可靠的可靠性，非常适合在制造，海洋导航和便携式电子设备中苛刻应用。
关键规格和功能
| 规格类别 | 细节 |
| 亮度 | 1000 Nit（CD/m²） - 比标准工业展示更明亮60％ |
| 屏幕尺寸 | 2.8英寸（对角线），43.2x57.6mm显示区域 |
| 解决 | 480RGB（H）×640（V）像素 - 非常适合详细的图形和文本 |
| 界面 | 与SPI对照（PIN 27-29）的RGB接口，与主流MCU兼容 |
| 视角 | 80°/80°/80°/80°（l/r/u/d） - 任何方向的全视图清晰度 |
| 对比度 | 1200：1 - 光和黑暗元素之间的尖锐区别 |
| 背光 | LED侧灯类型（6个LED），11.2-13.6V，40,000小时的寿命 |
| 温度范围 | 操作：-20°C至70°C；存储：-30°C至80°C - 在极端条件下弹性 |
| 方面 | 46.2x65.2x2.3mm（±0.2mm） - 紧凑装置的纤细设计 |
申请和用例
工业设备：控制面板，机械显示器和自动化系统。
海洋和室外设备：GPS导航员，海洋乐器和室外标牌。
便携式电子设备：MPOS设备，手持式扫描仪和医疗监视器。
汽车配件：仪表板显示器，后视监视器和信息娱乐系统。
技术优势
高亮度性能：1000nits亮度可确保在阳光直射的阳光下可读性，超过标准LCD（通常为300-500nits）。
广泛的温度操作：从冷冻到高温的恶劣环境中可靠地发挥作用。
RGB接口灵活性：通过ST7701S驱动程序IC支持DE和HV模式，与不同的硬件设置兼容。
长期背光：40,000小时的LED寿命降低了长期项目的维护成本。
美国市场福利
快速运输和本地支持：在美国仓库中存放3个工作日。
ISO认证的质量：符合ISO 9001：2015（质量管理）和ISO 14001：2015（环境标准）。
1年保修：从交货之日起进行全面覆盖，并提供英语技术支持。
结论
高亮度1000nits 2.8英寸TFT LCD显示器是寻求强大，多功能且高性能显示屏的专业人员的最终解决方案。以无与伦比的亮度和清晰度来提升设备，并迎合从行业到消费电子产品的各种应用。
有关更多信息，示例或讨论您的特定需求，请与我们联系。

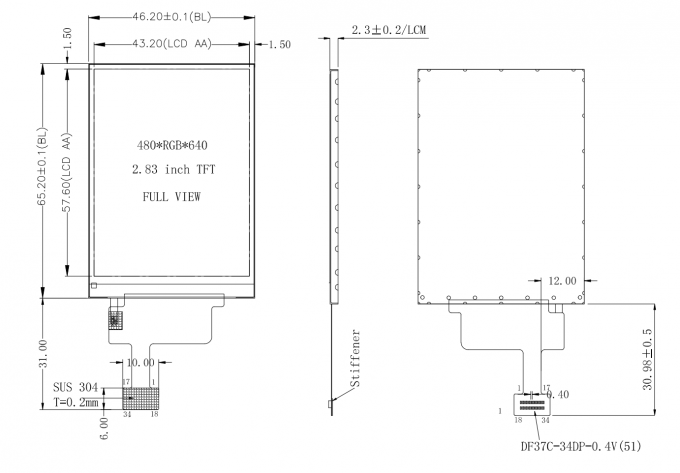

外部尺寸
接口引脚定义
| Pin No. | Symbol | Function |
| 1 | LEDA | LED back light(Cathode) |
| 2 | LEDK | LED back light(Cathode) |
| 3 | GND | Ground |
| 4 | VDD | Power Supply. 2.8~3.3V |
| 5 | GND | Ground |
| 6 | RESET | Reset input. |
| 7 | GND | Ground |
| 8~25 | DB17~DB0 | RGB blue data input |
| 26 | GND | Ground |
| 27 | SDA | SPI interface clock |
| 28 | SCL | SPI interface clock |
| 29 | CS | Chip select input pin |
| 30 | HSYNC | Line synchronizing signal for RGB interface operation |
| 31 | HSYNC | Frame synchronizing signal for RGB interface operation |
| 32 | PCLK | Dot clock signal for RGB interface operation |
| 33 | DE | Data enable signal for RGB interface operation |
| 34 | GND | Ground |
电特性
| Item | Symbol | Min. | Typ. | Max. | Unit |
| Analog supply voltage | VDD | 2.4 | 2.8 | 3.3 | V |
| Digital supply voltage | VDDI | - | - | - | |
| Input signal Voltage | VIH | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
背光单元 (GND=0V)
| Item | Symbol | Min | Typ | Max | Unit |
| LED current | IL | - | 45 | 60 | mA |
| LED voltage | VL | - | 11.2 | 13.6 | V |
| Operating LED life time | Hr | 40000 | - | - | Hour |
光学规格
| Item | Symbol | Condition | Min | Type | Max | Unit | |
| White luminance (Center) | Lv | Θ=0,Normal Viewing Angle, IBL=80mA | 1000 | 1100 | -- | cd/m2 | |
| Response time | Tr+Tf | -- | 35 | 40 | ms | ||
| Contrast ratio | CR | 900 | 1200 | -- | -- | ||
| Color Chromaticity (CIE1931) | white | Wx | 0.278 | 0.308 | 0.338 | ||
| Wy | 0.309 | 0.339 | 0.369 | ||||
| Viewing Angle | Hor | ΘL | CR≥10 | -- | 80 | -- | |
| ΘR | -- | 80 | -- | ||||
| Ver | ΘU | -- | 80 | -- | |||
| ΘD | -- | 80 | -- | ||||
| Brightness uniformity | Avg | Θ=0 | 80 | 90 | -- | % | |
| Color Gamut | NTSC | Θ=0 | 65 | 70 | -- | % |

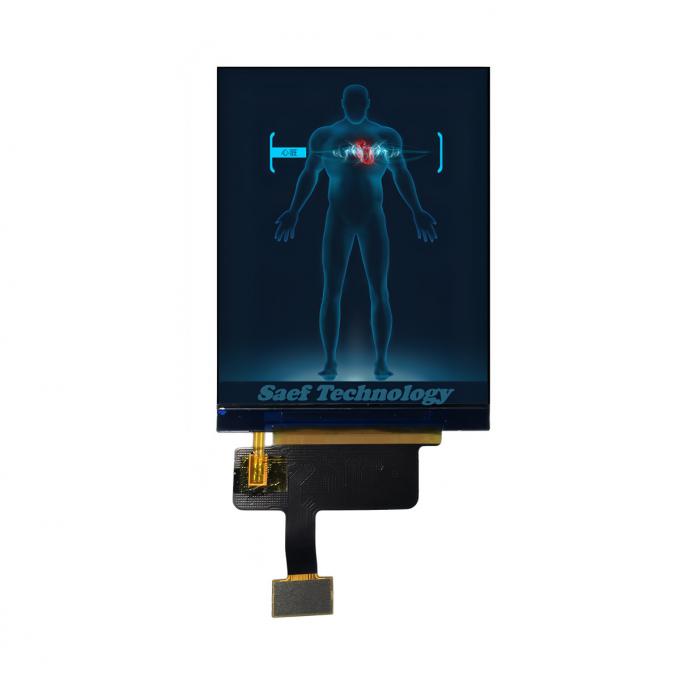

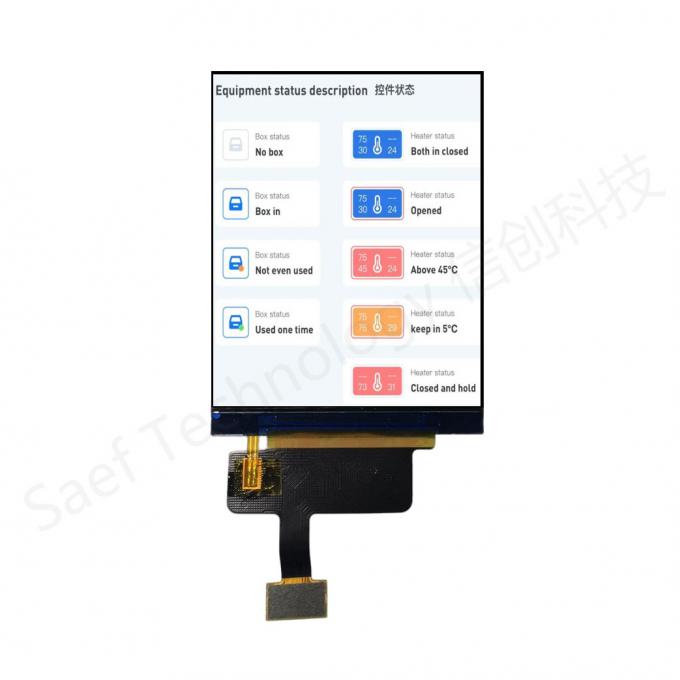

产品图像
