高亮度1000nits 21.5英寸IPS TFT LCD显示FHD分辨率与LVD接口

产品中心/ product: OLED屏 TFT彩屏 TFT触摸屏 HDMI TFT显示器工业级TFT屏条型TFT屏圆形TFT屏方形TFT屏全视角TFT屏电阻触摸TFT屏电子墨水屏高亮液晶屏树莓派触摸屏 OLED模块
推荐产品/ hot

产地：深圳 / 中国

品牌：SAEF

型号：SFTO2150SM-7048A3CT

认证：ISO9001 / ISO14000

资料下载视频播放

描述

Keywords:	21.5 Inch PCAP TFT Display	Resolution:	1920*1080 Pixels
LCD Size:	495.6 X 292.2 X 10.57mm (w/o Touch)	LCD With Touch:	526 X 324 X 15.16mm (with Touch)
Active Area:	476.064(H) X 267.786(V) Mm	LCD Interface:	Lvds
CTP Interface:	USB	Touch Screen:	CTP (Projective Capacitive Touch Screen)
Surface Luminance:	1000 CD/m2	Operating Temp.:	-10℃ To +60℃
Storage Temp.:	-20℃ To +60℃	Display Type:	IPS Full Viewing Angles
Surface Treatment:	Haze 25%, 3H	Contrast Ratio:	1000
Display Color:	16.7 M	LED Lifetime:	30,000 Hours
Certificate:	ISO9001:2015 / ISO1400:2015	Compliance:	REACH & RoHS Compliant
Highlight:	FHD Resolution High Brightness TFT,1000Nits TFT LCD Display,21.5 Inch TFT LCD Display

高亮度21.5英寸IPS TFT LCD显示器 - LVD和USB触摸屏的FHD分辨率

提高您的观看体验高亮度21.5英寸IPS TFT LCD显示屏旨在在各种照明条件下提供令人惊叹的视觉效果。具有显着的亮度1000尼特，此显示可确保清晰鲜艳的图像，使其非常适合室内和室外应用。

关键功能：

FHD分辨率：享受具有1920x1080像素的全高清分辨率的清晰图像。此显示提供了出色的细节和清晰度，非常适合专业使用，数字标牌或交互式应用程序。

IPS技术：借助面内切换（IPS）技术，您可以期望较高的颜色准确性和更广阔的视角。无论您是与团队合作还是向观众展示内容，每个人都会享受一致，生动的观看体验。

LVD接口：LVD（低压差异信号传导）界面可确保高速数据传输，从而可以快速刷新速率并降低光滑视觉效果的闪烁。

USB触摸屏：我们集成的USB触摸屏功能可以简单地与您的内容互动，非常适合交互式信息亭，销售点系统和控制面板。响应式和直观的触摸技术可确保无缝的用户体验。

多功能应用程序：此显示非常适合各种设置，包括零售展示，教育环境，医疗设备和工业控制。它的强大设计可确保耐用性和寿命。

易于安装：我们的显示器专为无忧安装而设计，配有用于快速设置的安装选项，因此您可以立即开始使用。

使用高亮度21.5英寸IPS TFT LCD显示屏增强您的项目，并体验无与伦比的性能和清晰度。对于寻求优化视觉传播的企业的理想选择，此显示将先进技术与用户友好的功能相结合。立即订购并改变您的观看体验！

特征

ITEMS	Unit	Specification
Screen Diagonal	mm	546.86(21.5”)
Active area	mm	476.064(H) x 267.786(V)
Pixels H x V	-	1920(x3) x 1080
Pixels Pitch	one	247.95(per one triad) x247.95
Pixel Arrangement	-	R.G.B. Vertical Stripe
Display Mode	-	VA Mode, Normally Black
Response Time	Msec	14ms (typ., on/off)
Weight	Grams	TBD
Electrical Interface	-	Dual channel LVDS,8 bits RGB data input
Support Color	-	16.7M colors
Surface Treatment	-	Anti-Glare,3H
Temperature Range Operating	℃	-10 to +60
Storage(Shipping)	℃	-20 to +60

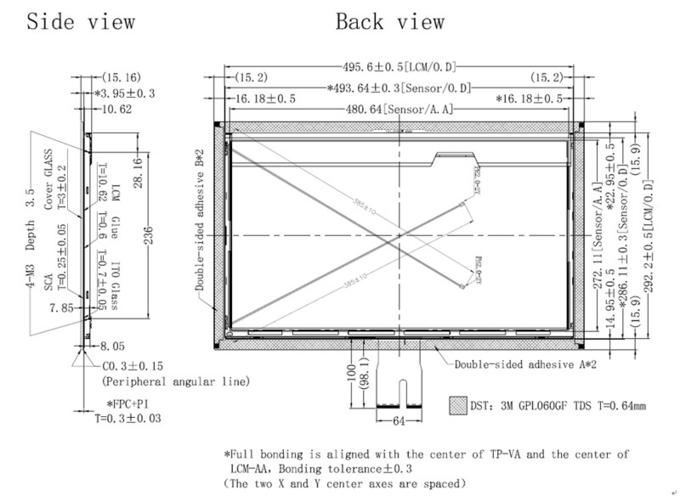

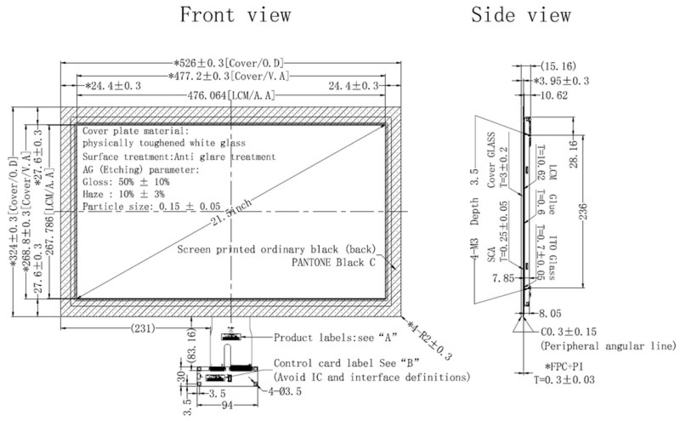

外部尺寸

详情-1

详情-2

接口引脚定义

Pin No.	Symbol	Description
1	Rxo0-	Negative LVDS differential data input (Odd data)
2	Rxo0+	Positive LVDS differential data input (Odd data)
3	RxO1-	Negative LVDS differential data input (Odd data)
4	RxO1+	Positive LVDS differential data input (Odd data)
5	RxO2-	Negative LVDS differential data input (Odd data)
6	RxO2+	Positive LVDS differential data input (Odd data)
7	GND	Ground
8	Rxoclk-	Negative LVDS differential clock input (Odd clock)
9	Rxoclk+	Positive LVDS differential clock input (Odd clock)
10	RxO3-	Negative LVDS differential data input (Odd data)
11	RxO3+	Positive LVDS differential data input (Odd data)
12	RxE0-	Negative LVDS differential data input (Even data)
13	RxE0+	Positive LVDS differential data input (Even data)
14	GND	Ground
15	RxE1-	Negative LVDS differential data input (Even data)
16	RxE1+	Positive LVDS differential data input (Even data)
17	GND	Ground
18	RxE2-	Negative LVDS differential data input (Even data)
19	RxE2+	Positive LVDS differential data input (Even data)
20	RxECLK-	Negative LVDS differential clock input (Even clock)
21	RxECLK+	Negative LVDS differential clock input (Even clock)
22	Rxe3-	Negative LVDS differential data input (Even data)
23	Rxe3 +	Positive LVDS differential data input (Even data)
24	GND	Ground
25	CTL	CTL_DVR
26	CE	Ce_dvr
27	NC	No connection
28	VDD	Power Supply Input Voltage
29	VDD	Power Supply Input Voltage
30	VDD	Power Supply Input Voltage

PCAB USB PIN定义

1 VBUS / VDD

2 DN / D-

3 DP / D+

4 GND

背光规范

电特性

Parameter	Symbol	Min	Typ	Max	Unit
Power supply voltage	VDD	4.5	5	5.5	V
Power Supply Current	IVDD		500	1200	mA
In-Rush Current	Fermentation		2	3	A
Permissible Input Ripple Voltage	VRF			300	mV
High Level Differential Input Threshold Voltage	HIV			100	mV
Low Level Differential Input Threshold Voltage	Will	-100			mV
Differential input voltage	AT	200		600	mV
Input voltage(BL)	Vbl_i		-0.3	VDD+0.3	mV
Differential input common mode voltage	VCM	1	1.2	1.5
Power Consumption	VD		2.5	6	W

光学特征
