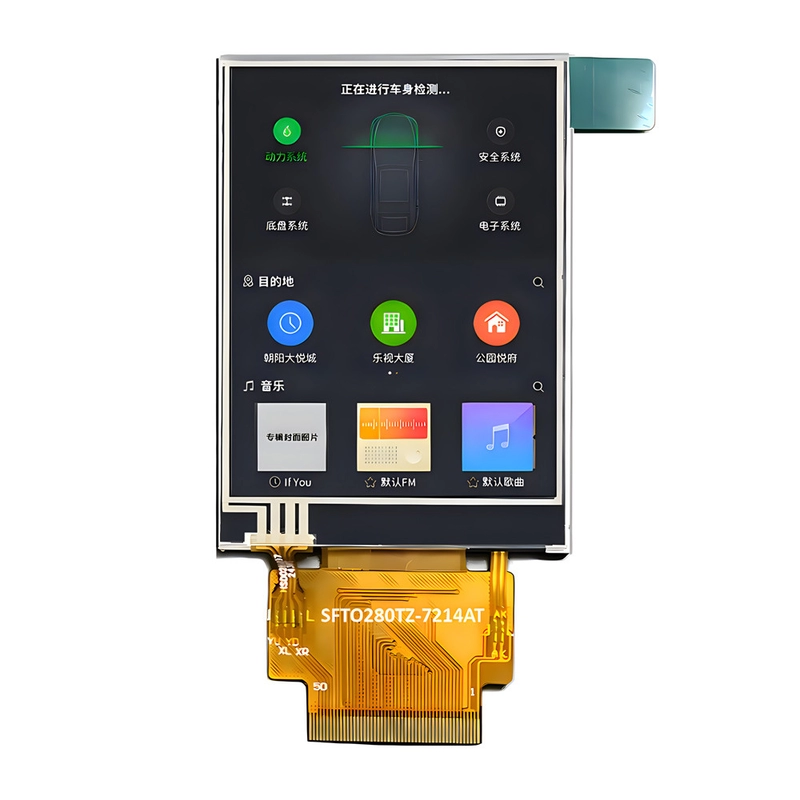

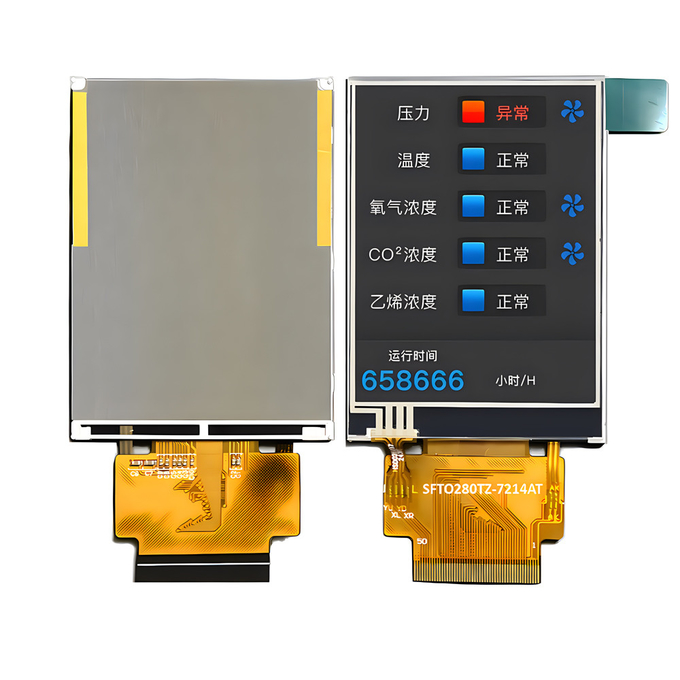

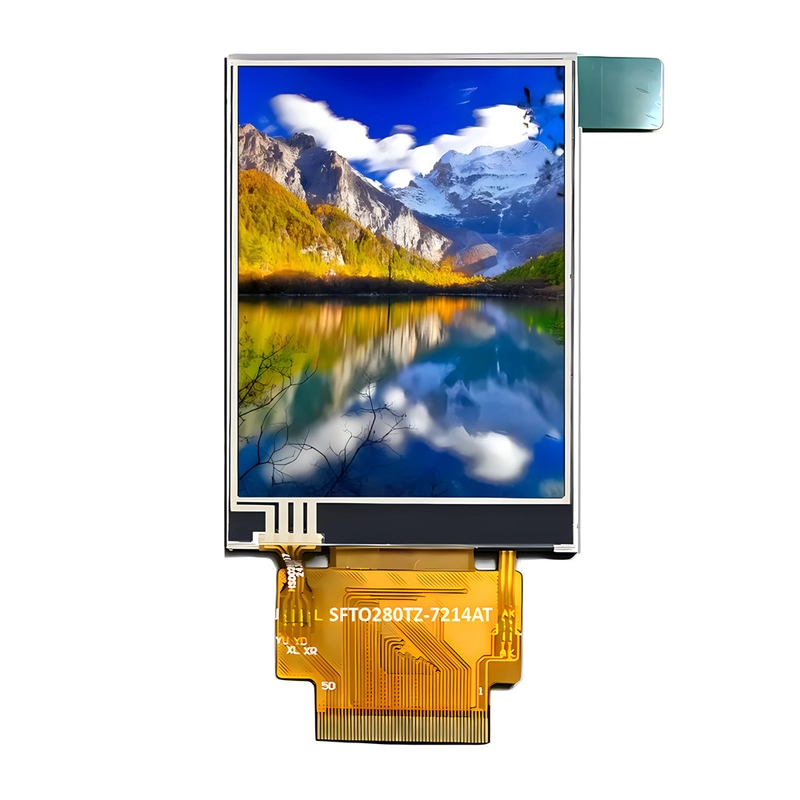

1000nits 2.8英寸高亮度TFT LCD显示240 x 320点IPS MCU和RGB接口

产品中心/ product: OLED屏 TFT彩屏 TFT触摸屏 HDMI TFT显示器工业级TFT屏条型TFT屏圆形TFT屏方形TFT屏全视角TFT屏电阻触摸TFT屏电子墨水屏高亮液晶屏树莓派触摸屏 OLED模块
推荐产品/ hot

产地：深圳 / 中国

品牌：SAEF

型号：SFTO280TZ-7214AT

认证：ISO9001 / ISO14000

资料下载视频播放

描述

Product:	2.8 Inch TFT LCD	Resolution:	240 X 320
Color:	262K	Touch Screen:	Resistive Touchscreen
Interface:	MCU, RGB	Viewing Direction:	IPS, All Viewing Angles
Driver IC:	ILI9341V	Connection:	ZIF
Surface Luminance:	1000 Cd/m2(nits)	Pin Number:	50 Pins
LED Lifetime:	40,000 Hours	Compliance:	REACH & RoHS Compliant
Highlight:	240 X 320 Dots High Brightness TFT, TFT LCD Display 240 X 320 Dots, 2.8 inch High Brightness TFT

关于此项目SFTO280TZ-7214AT

SAEF Technology兴奋地展示了我们最新的展示技术创新：High Brightness 1000nits 2.8英寸TFT LCD。无论您是为室外应用程序设计还是需要为设备设计清晰且充满活力的显示器，此屏幕都提供无与伦比的性能和可靠性。

关键功能：

• 出色的亮度：该显示器具有令人印象深刻的亮度1000列，可确保即使在阳光直射的阳光下也可以看到内容，这是室外和高环境光环境的理想选择。

• 紧凑型：该显示器仅尺寸仅2.8英寸，就可以在可移植性和可用性之间达到完美的平衡，并无缝地安装在各种紧凑型设备中。

• 高分辨率：240 x 320像素分辨率保证了清晰且清晰的视觉效果，可以详细的图形和文本，从而增强用户体验。

• IPS技术：使用平面内开关（IPS）技术，显示屏提供了宽的视角和准确的颜色复制，从而确保从任何角度来看，图像和视频看起来都很好。

• 多功能接口：配备MCU和RGB接口，此显示具有高度适应性的功能，使其易于集成到一系列微控制器应用程序和现有系统中。

• 节能：显示出效率，显示器可以平衡亮度和功耗，从而有助于延长便携式设备的电池寿命。

关键好处：

• 增强的可见性：非常适合在明亮环境中的应用，例如户外售货亭，可穿戴设备和汽车显示屏。

• 方便使用的：高分辨率和鲜艳的色彩可改善整体用户体验，从而更容易阅读和与显示器进行交互。

• 简单集成：借助双接口选项，开发人员可以轻松地将显示器连接到各种微控制器和系统，从而减少设计的复杂性和市场时间。

• 耐用性：为了承受各种应用程序的需求，确保了随着时间的推移的寿命和一致的性能。

应用程序：

• 可穿戴技术：非常适合智能手表和健身追踪器。

• 汽车显示：仪表板和车载娱乐系统的理想选择。

• 工业设备：非常适合制造和物流中的手持设备。

• 消费电子：适用于便携式游戏设备，手持控制台等。

结论：

高亮度1000nits 2.8英寸TFT LCD显示器是寻求强大，多功能且高性能显示屏的专业人员的最终解决方案。以无与伦比的亮度和清晰度来提升设备，并迎合从行业到消费电子产品的各种应用。

有关更多信息，示例或讨论您的特定需求，请与我们联系。

特征

General Information Items	Specification Main Panel	Unit
Display area(AA)	43.2(H) *57.6(V) (2.8inch )	mm
Driver element	a-Si TFT active matrix	-
Display colors	262K	colors
Number of pixels	240(RGB) *320	dots
Pixel pitch	0.180(H) *0.180(V)	mm
Viewing angle	ALL	o'clock
Drive IC	ILI9341V	-
Color Pixel Arrangement	RGB vertical stripe
Display mode	Transmissive/ Normally Black	-
Operating temperature	-20～+70	℃
Storage temperature	-30～+80	℃

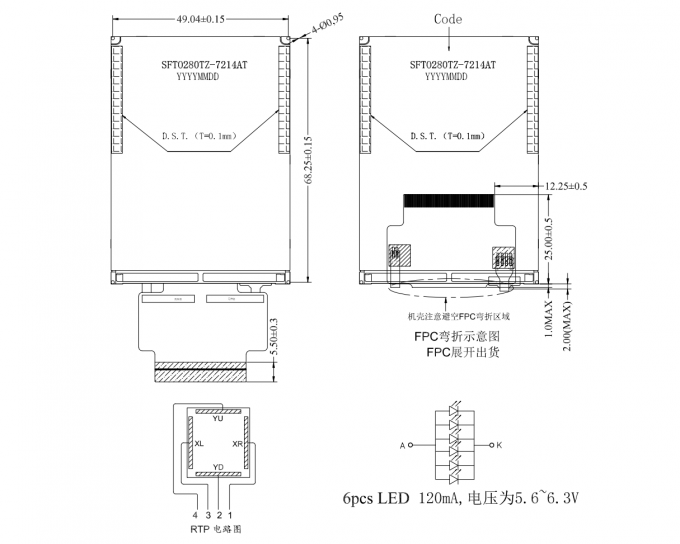

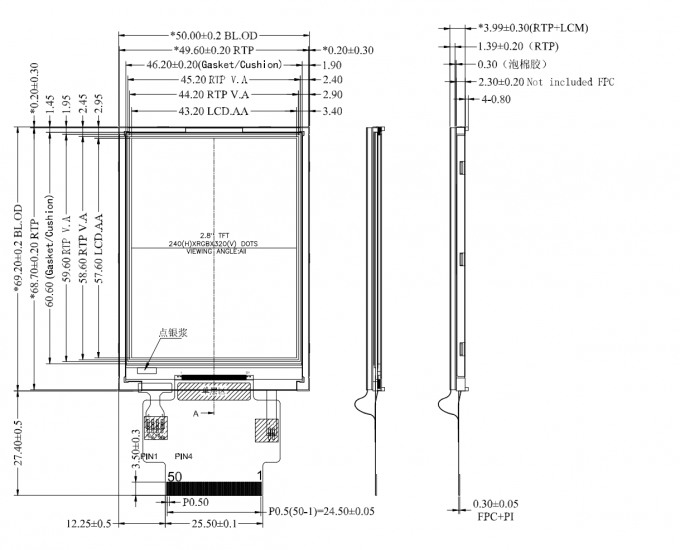

外部尺寸

详情-1

详情-2

接口引脚定义

Pin NO.	Symbol	Level	Function
1	LEDK	L	BacklightK
2~5	LEDA	H	BacklightA
6	IM0	H/L	Select the MCU interface mode NOTE( 1)
7	IM1	H/L
8	IM2	H/L
9	IM3	H/L
10	RESED	H/L	Hardware reset pin
11	VSYNC	H/L	Vertical (Frame) synchronizing input signal for RGB
12	HSYNC	H/L	Horizontal (Line) synchronizing input signal for RGB
13	DOTCLK	H/L	Dot clock signal for RGB interface operation.
14	ENABLE	H/L	Data enable signal for RGB interface operation.
15~32	D17-DB0	H/L	Data bus
33	SD0	H/L	SPI interface output pin.
34	SDA	H/L	SPI interface input pin.
35	RD	H/L	Read enable clock pin
36	WR-RS	H/L	A register select signal
37	RS-SCL	H/L	Write enable clock input pin
38	CS	H/L	Chip select input pin
39	TE	H/L	Tearing effect output
40	IOVCC	H	Power supply( 1.8V)
41	IOVCC	H	Power supply(2.8-3.3V)
42	VCI	H	Power supply(2.8-3.3V)
43	GND	L	Ground
44	XR	/	/
45	YD	/	/
46	XL	/	/
47	YU	/	/
48	GND	L	Ground
49	GND	L	Ground
50	GND	L	Ground

绝对最大额定值

Item	Symbol	Values		Unit
Item	Symbol	Min	Max.	Unit
Supply Voltage for Logic circuit	IOVCC	-0.3	4.6	V
Supply Voltage for analog circuit	VCI	-0.3	4.6	V

操作条件

Item	Symbol	Values			Unit	Remark
Item	Symbol	Min	Typ	Max.	Unit	Remark
Power Supply	VCC	2.7	2.8	3.3	V
Power Supply	IOVCC	1.7	1.8	3.3	V
Normal mode Current consumption	Icc	-	12	-	mA	VCC=2.8V
TFT Gate ON Voltage	VGH		15		V
TFT Gate OFF Voltage	VGL		-7.5	-	V

背光单元 (GND=0V)
