高亮度1000 NIT 13.3英寸IPS TFT LCD显示FHD分辨率与EDP接口

产品中心/ product: OLED屏 TFT彩屏 TFT触摸屏 HDMI TFT显示器工业级TFT屏条型TFT屏圆形TFT屏方形TFT屏全视角TFT屏电阻触摸TFT屏电子墨水屏高亮液晶屏树莓派触摸屏 OLED模块
推荐产品/ hot

产地：深圳 / 中国

品牌：SAEF

型号：SFTO1330XC-7119A3CT

认证：ISO9001 / ISO14000

资料下载视频播放

描述

Keywords:	13.3 Inch PCAP TFT LCD	Resolution:	1920*1080 Pixels
LCD Size:	306.86x182.31x5.25mm (w/o Touch)	LCD With Touch:	307.55x185.62x7.25mm (with Touch)
Active Area:	293.76 X 165.24mm	LCD Interface:	EDP
CTP Interface:	USB	Touch Screen:	CTP
Surface Luminance:	1000 Cd/m2	Operating Temp.:	-0℃ To +50℃
Storage Temp.:	-20℃ To +60℃	Display Type:	IPS Full Viewing Angles
Surface Treatment:	Haze 25%, 3H	Contrast Ratio:	1000
Display Color:	16.7 M	LED Lifetime:	30,000 Hours
Certificate:	ISO9001:2015 / ISO1400:2015	Compliance:	REACH & RoHS Compliant
Highlight:	EDP Interface TFT LCD Display, 13.3 Inch High Brightness TFT, 1000 Nits TFT LCD Display

关于此项目：sfto1330xc-7119a3ct

通过1000 NITS 13.3英寸IPS TFT LCD显示屏提升您的视觉体验，旨在在任何照明条件下的清晰度和性能。该显示屏具有完整的HD分辨率1920*1080点矩阵，可确保鲜明的图像和鲜艳的色彩，使其非常适合从便携式设备到工业设备的各种应用。

关键功能：

• 高亮度：具有令人印象深刻的亮度水平为1000列，即使在阳光直射或明亮的环境中，此显示也可以确保出色的可见性。非常适合清晰可见性的户外使用或专业应用！

• 令人印象深刻的全高清分辨率：享受令人惊叹的图像质量，分辨率为1920 x 1080像素。体验更清晰的细节，更丰富的颜色和沉浸式的观看体验，使您的内容栩栩如生。

• IPS技术：我们的面内切换（IPS）技术提供了宽阔的视角（最高178度），从各个角度可以保持一致的颜色和亮度。合作环境或多用户方案的理想选择！

• EDP接口：集成的嵌入式DisplayPort（EDP）接口可确保与各种设备的易于连接和兼容性。体验无缝的连接性和增强性能。

• 多功能应用程序：无论您是设计便携式计算设备，数字标牌解决方案还是任何高性能显示应用程序，此13.3英寸的显示器都足够满足您的需求。

为什么选择我们的显示？

投资于我们的高亮度1000 Nits 13.3英寸IPS TFT LCD显示屏意味着选择质量，耐用性和性能。通过对可靠性和寿命进行严格的测试，此显示的构建是为了承受苛刻的条件，而不会损害视觉卓越。

结论：

使用我们的高亮度1000奈特13.3英寸IPS TFT LCD显示器升级您的项目。体验高质量显示可以产生的区别。有关更多信息或下订单，请立即与我们联系！

请随意自定义此简介的任何部分，以更好地适合您的品牌语音或特定的营销需求！

特征

Size	13.3 inch
Resolution Interface	1920(H) x RGB X 1080(V) eDP1.2/2.7Gbps/2lane
Connect type	20455-030E-76 (I-PEX)
Color Depth	16.7M
Technology type	A-si
Display Spec. Pixel pitch (mm)	0.153 x 0.153
Pixel Configuration	R.G.B. Vertical Stripe
Display Mode	Normally Black
TP Driver IC	NC
LCD Surface Treatment	Anti-glare coating:(3H)
Viewing Direction Contrast Ratio	U/D/L/R:85/85/85/85 1000(TYP.)
Color gamut	72%
Luminance(cd/m2)	1000(TYP.)
Consumption of Power	LCD :1.8(W)(Max.) (White Pattern)
LED Numbers	50LEDS
Weight (g)	-
Outline (W x H x D) (mm)	307.55x185.62x7.25
TP Lens view area(mm)	294.36x165.84
LCM (W x H x D) (mm)	306.86x182.31x5.25
LCD Active Area(mm)	293.76 x 165.24
With /Without TSP	Without CTP

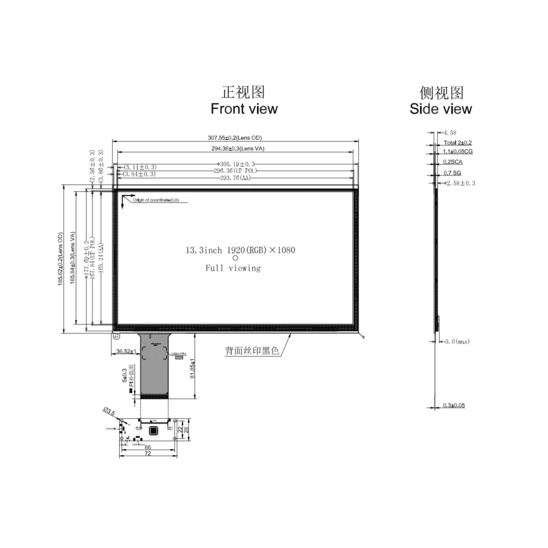

外部尺寸

详情-1

接口引脚定义

Pin No	Symbol	I/O	Function
1	NC		NC(NOT USE)
2	H_GND	P	High Speed Ground
3	Lanel N		Complement Signal Link Lane 1
4	LanelP	I	True Signal Link Lane 1
5	H_GND	P	High Speed Ground
6	Lane0 N		Complement Signal Link Lane 0
7	Lane0_P	I	True Signal Link Lane 0
8	H_GND	P	High Speed Ground
9	AUX_CH_P		True Signal Auxiliary Channel
10	AUX_CH_N	I	mp lement Signal Auxiliary Channel
11	H_GND	P	High Speed Ground
12	LCD VCC	P	CD logic and driver power(3.3V)
13	LCD_VCC	P	CD logic and driver power(3.3V)
14	NC		NC(NOT USE)
15	LCD GND	P	LCD logic and driver ground
16	LCD_GND	P	LCD logic and driver ground
17	HPD	O	HPD Signa
18	LED-1	P	Backlight LED-
19	LED-2	P	Backlight LED-
20	LED-3	P	Backlight LED-
21	LED-4	P	Backlight LED-
22	LED_PWMO	O	BL/LED PWM OUT
23	LED_PWMI	I	BL/LED PWM IN
24	NC		Reserved for LCD manufacturer's use
25	NC		Reserved for LCD manufacturer's use
26	LED-5	P	Backlight LED-
27	LED-6	P	Backlight LED-
28	BL_PWR	P	Backlight power LED+
29	BL_PWR	P	3acklight power LEDH
30	NC		Reserved for LCD manufacturer's use

PCAB USB PIN定义

1 VCC

2 USB-

3 USB+

4 GND

背光规范

光学特征
