1000nits高亮度TFT LCD 3.6英寸544 x 506点圆形IPS显示LVDS界面

产品中心/ product: OLED屏 TFT彩屏 TFT触摸屏 HDMI TFT显示器工业级TFT屏条型TFT屏圆形TFT屏方形TFT屏全视角TFT屏电阻触摸TFT屏电子墨水屏高亮液晶屏树莓派触摸屏 OLED模块
推荐产品/ hot

产地：深圳 / 中国

品牌：SAEF

型号：SFTO360XC-7072AN

认证：ISO9001 / ISO14000

资料下载视频播放

描述

Product:	3.6 Inch Circular TFT Display	Resolution:	544 (RGB) X 506 Dots
Surface Luminance:	1000 Cd/m2 (nits)	Touch Screen:	No Touch (PCAP Optional)
Viewing Direction:	IPS Full Viewing Angle	Driver IC:	ST72566
Pin Number:	30 Pins	Connection:	ZIF
Interface:	LVDS	LED Lifetime:	40,000 Hours
Top::	-30°C To +85°C	Tst::	-30°C To +85°C
Active Area:	89.76(W) X83.49(H) Mm	Compliance:	REACH & RoHS Compliant
Highlight:	High Brightness TFT LCD, 544 X 506 Dots Round IPS Display, 3.6inch High Brightness TFT

关于此项目：SFTO360XC-7072AN

引入我们的最新创新：高亮度1000nits 3.6英寸TFT LCD显示屏。该回合IPS显示器的分辨率为544 x 506点，可以在各种照明条件下提供令人惊叹的视觉效果和出色的性能。

关键功能：

• 高亮度输出（1000列）：在明亮的环境中的卓越可见性，使其非常适合具有强烈环境光线的户外应用和设置。

• 紧凑型尺寸（3.6英寸）：适用于手持设备，可穿戴设备和其他紧凑型电子设备的尺寸。

• IPS技术：提供宽阔的视角和一致的颜色复制，从而确保您的内容从各个角度看起来都很好。

• 分辨率（544 x 506点）：高像素密度可用于尖锐而详细的图像，从而增强了用户的视觉体验。

• LVD接口：启用高速数据传输和有效的连接，使集成与各种硬件平台变得容易。

好处：

• 增强的用户体验：实现令人惊叹的视觉清晰度和鲜艳的色彩，使您的产品在市场上脱颖而出。

• 多功能应用程序：适用于广泛的应用，包括汽车显示器，医疗设备，工业设备，消费电子产品等。

• 强大的性能：旨在在各种环境条件下有效运行，以确保可靠性和耐用性。

应用程序：

• 汽车显示：仪表板仪器，信息娱乐系统和导航显示器的理想选择，需要高亮度和可见度。

• 可穿戴技术：非常适合健身追踪器以及从清晰明亮的显示器中受益的健康监控设备。

• 工业设备：非常适合在具有挑战性的条件下需要可靠且可读的视觉效果的机械和控制面板。

结论：

高亮度1000nits 3.6英寸TFT LCD显示屏将尖端技术与实用设计相结合，以满足现代应用的需求。使用这种出色的显示解决方案来升级产品，可提供无与伦比的亮度，清晰度和多功能性。

有关更多信息，技术规格或下订单，请直接与我们联系。

特征

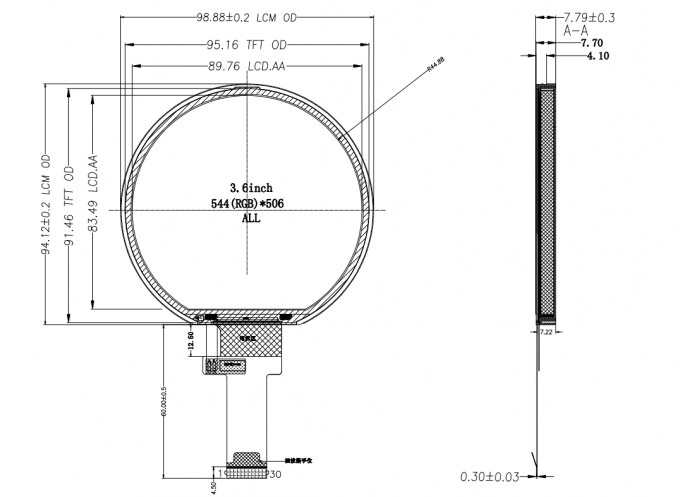

外部尺寸

详情-1

接口引脚定义

NO.	PIN NAME	Description
1	A	Backlight LED Power
2	K	Backlight LED Ground
3	LVDS-D3N	Negative LVDS differential data input
4	LVDS-D3P	Positive LVDS differential data input
5	GND	Ground
6	LVDS-D2N	Negative LVDS differential data input
7	LVDS-D2P	Positive LVDS differential data input
8	GND	Ground
9	LVDS -CLKN	Negative LVDS differential Clock input
10	LVDS -CLKP	Positive LVDS differential Clock input
11	GND	Ground
12	LVDS-D1N	Negative LVDS differential data input
13	LVDS-D1P	Positive LVDS differential data input
14	GND	Ground
15	LVDS-D0N	Negative LVDS differential data input
16	LVDS-D0P	Positive LVDS differential data inpu
17	GND	Ground
18-19	IOVCC-3.3V	A power supply for the logic power and I/O circuit.
20	BIST	Built-in Self Test
21	SDA	Serial input/output signal in serial interface mode
22	SCI	In Serial Interface, this is used as SCL.
23	STBYB	Standby mode control H:normal operation;L:disable display
24	RST	Reset pin 3.3V
25	CS	Chip Selection Pin
26	AVDD/NC	AVDD/NC
27	GND	Ground
28	VDD-3.3V	Power Supply(3.3V)
29	VDD-3.3V	Power Supply(3.3V)
30	VCOM/NC	Common voltage/NC

绝对最大额定值

Item	Symbol	Value	Unit
Power supply voltage for logic	VDD	3.0~3.6	V
Input voltage	Vin	VDD+0.3	V
Operating temperature	Topr	-30 to 85	C
Storage temperature	Tstg	-30 to 85	C
