1000nits 2.4“高亮度TFT LCD 240x320点矩阵显示RGB/MCU/SPI接口

产品中心/ product: OLED屏 TFT彩屏 TFT触摸屏 HDMI TFT显示器工业级TFT屏条型TFT屏圆形TFT屏方形TFT屏全视角TFT屏电阻触摸TFT屏电子墨水屏高亮液晶屏树莓派触摸屏 OLED模块
推荐产品/ hot

产地：深圳 / 中国

品牌：SAEF

型号：SFTO240PY-7190AN

认证：ISO9001 / ISO14000

资料下载视频播放

描述

Product:	2.4" TFT Screen	Resolution:	240x320
Viewing Direction:	IPS, Full Viewing Angle	Touch Screen:	No
Interface:	RGB/MCU/SPI Interface	Pin Number:	40 Pins
Surface Luminance:	1000 Cd/m2(nits)	LED Lifetime:	40,000 Hours
Cover Glass:	Customizable	Compliance:	REACH & RoHS Compliant
Highlight:	2.4" High Brightness TFT, 240x320 Dot Matrix Display, High Brightness TFT LCD Display

关于此项目SFTO240PY-7190AN

介绍我们的高亮度1000nits 2.4“ TFT LCD显示屏- 对于需要出色的可见性和多功能性的任何应用程序的理想解决方案。以240x320像素为单位的令人惊叹的分辨率，此显示器可提供鲜艳而清晰的视觉效果，从而确保您的内容在明亮的环境中也脱颖而出。

关键功能：

• 高亮度：在1000 Nit的情况下，此显示旨在在室内和室外设置中进行最佳性能，从而在各种照明条件下都可以清晰可见。

• 紧凑型：2.4“对角线屏幕使其非常适合手持设备，可穿戴设备或紧凑的嵌入式系统。

• 灵活的接口：该显示配备了RGB，MCU和SPI接口，可与各种微控制器单元和其他数字设备提供无缝集成，从而使实现直接有效。

无论您是开发消费小工具，工业机器还是创新的原型，我们的TFT LCD显示器都可以通过其出色的图像质量和适应性来提升您的项目。通过生动的图形和可靠的性能来增强您的设计并吸引观众。

今天发现我们高亮度1000nits TFT LCD显示的潜力！有关更多信息或下订单，直接与我们联系。

一般规格

No.	Item	Contents	Unit
1	LCD size	2.4 inch (Diagonal)	/
2	Display mode	Normally black/Transmissive/Anti-glare	/
3	Viewing direction(eye)	FREE	/
4	Gray scale inversion direction	-	/
5	Resolution(H*V)	240 *320 Pixels	/
6	Module size (LWH)	42.7258.502.15	mm
7	Active area (L*W)	36.72*48.96	mm
8	Pixel pitch (L*W)	0.153*0.153	mm
9	Interface type	RGB/MCU/SPI interface	/
10	Color Depth	16.7M	/
11	Module power consumption	TBD	W
12	Back light type	LED	/
13	Driver IC	ST7789VI or compatible	/
14	Weight	12.1	g

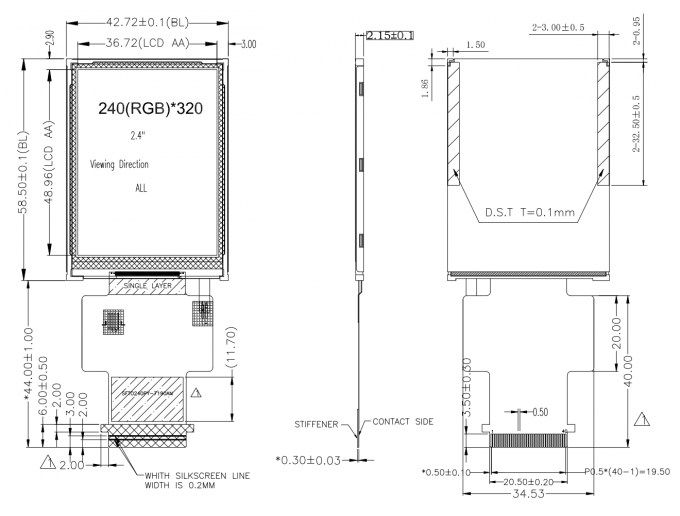

外部图

详情-1

引脚接口定义

Interface No.	Name	I/O or connect to	Description
1	LEDK	P	Power for LED backlight(Cathode).
2	LEDA	P	Power for LED backlight(Anode).
3	GND	P	Power Ground.
4	IM0	I	Interface select (refer to Driver IC datasheet)
5	IM1	I	Interface select (refer to Driver IC datasheet)
6	IM2	I	Interface select (refer to Driver IC datasheet)
7	SDA	I/O	SPI interface input pin.
8	DOTCLK	I	Dot clock.
9	DE	I	Data enable.
10	VSYNC	I	Vertical sync input
11	HSYNC	I	Horizontal sync input
12	VCC	P	Power supply
13	RESET	I	Reset signal.
14	GND	P	Power Ground.
15-32	DB17--DB0	I/O	Data bus (DB17--DB0).
33	RD	I	RGB Interface.please fix this pin at VDDI or DGND.
34	WR	I	RGB Interface.please fix this pin at VDDI or DGND.
35	RS	I	RGB Interface. serial interface clock.
36	CS	I	Chip selection pin. Low enable.
37	XR(NC)	-	NC
38	YD(NC)	-	NC
39	XL(NC)	-	NC
40	YU(NC)	-	NC

最大绝对限制

Item	Symbol	Min.	Max.	Unit
Power supply input voltage for TFT	VDD	-0.3	4.6	V
Backlight current (normal temp.)	ILED	-	100	mA
Operation temperature	Top	-20	+70	°C
Storage temperature	Tst	-30	+80	°C
Humidity	RH	-	90%(Max60 °C)	RH

DC特征 (VDD=2.8V,Ta=25.C)

背光电气特性

光学特征
