产地：深圳 / 中国

品牌：SAEF

型号：SFTO760GX-7109AN

认证：ISO9001 / ISO14000

资料下载视频播放

描述

Product:	7.6 Inch Square LCD Display	Resolution:	800*800 Dots
Interface:	MIPI	Surface Luminance:	1000 Cd/m2(nits)
Viewing Direction:	IPS, All Viewing Angle	LCD Controller:	ILI9881C
Operating Temp:	-20°C To +70°C	Storage Temp.:	-25°C To +75°C
Brightness:	1000 Nits	Connection:	ZIF FPC
LED Lifetime:	40,000 Hours	Compliance:	REACH & RoHS Compliant
Highlight:	800x800 Dots TFT LCD Display, 7.6-Inch TFT LCD Display, 1000 nits High Brightness LCD Panel

关于此项目：SFTO760GX-7109AN

发现尖端高亮度7.6英寸IPS Square TFT LCD显示器，具有令人印象深刻的1000列的亮度水平。此显示提供高分辨率800x800点配置，可确保各种应用的充满活力和清晰的视觉效果。

关键功能：

• 出色的亮度：凭借1000 Nit的亮度，此显示可确保即使在明亮的环境中也可以提供出色的可见性，从而使其适合户外使用。

• IPS技术：平面内开关（IPS）技术提供了具有准确的颜色复制的宽视角，从任何角度来确保您的内容看起来令人惊叹。

• 紧凑型：该方形显示器在对角线为7.6英寸，足以适合各种设计和应用，包括工业设备，家庭自动化和消费电子产品。

• 高分辨率：800x800像素分辨率可提供清晰和详细的图像，从而增强了导航和监视应用程序中的用户体验。

• MIPI接口：该显示器配备了MIPI接口，提供了高速数据传输，以表现出光滑响应的性能。

应用程序：

这种高性能TFT LCD显示非常适合广泛应用，包括：

• 工业设备和控制

• 家庭自动化系统

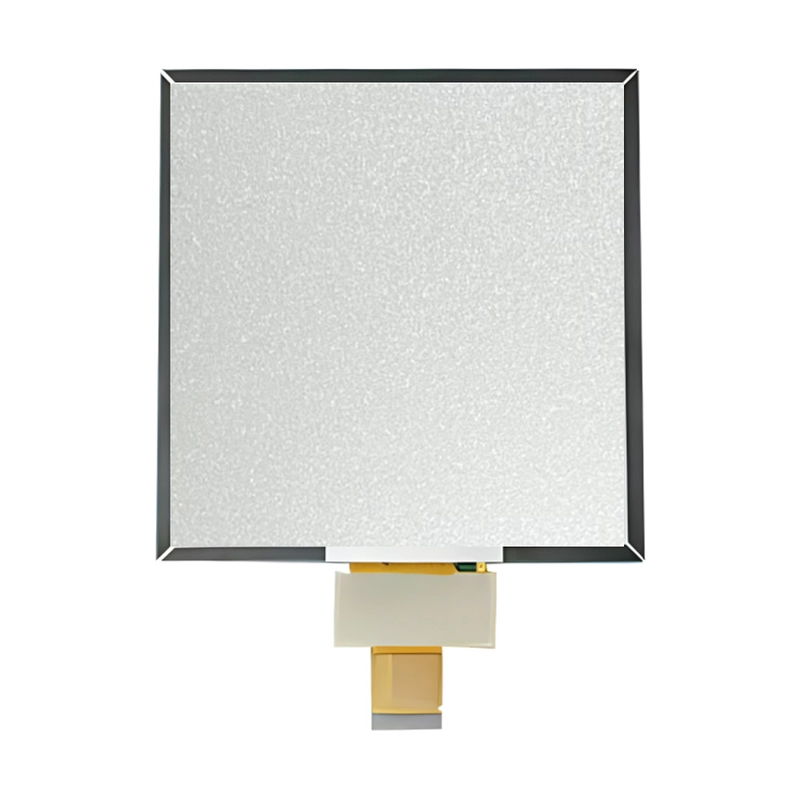

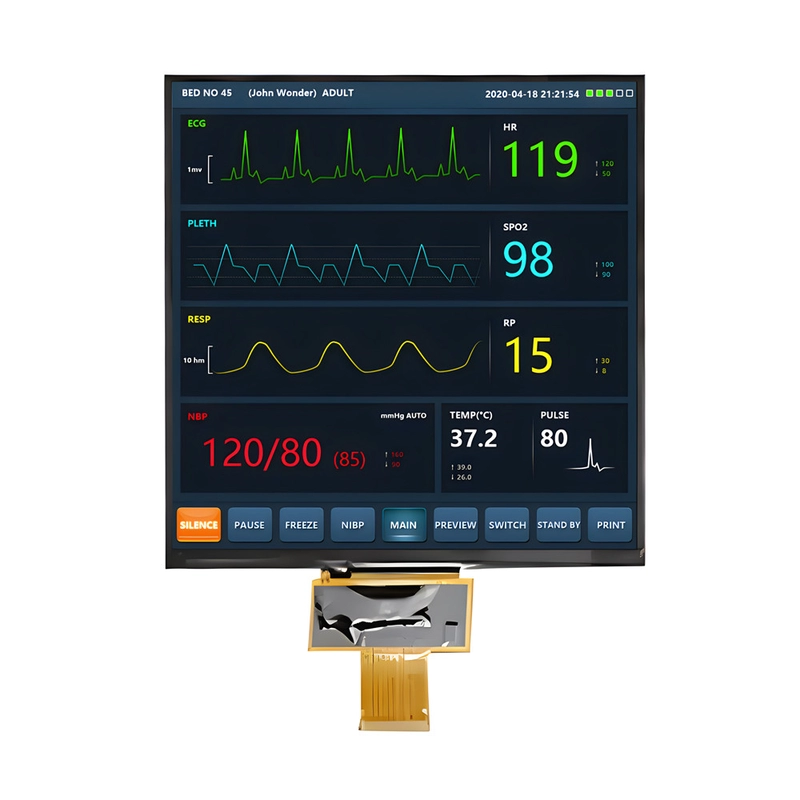

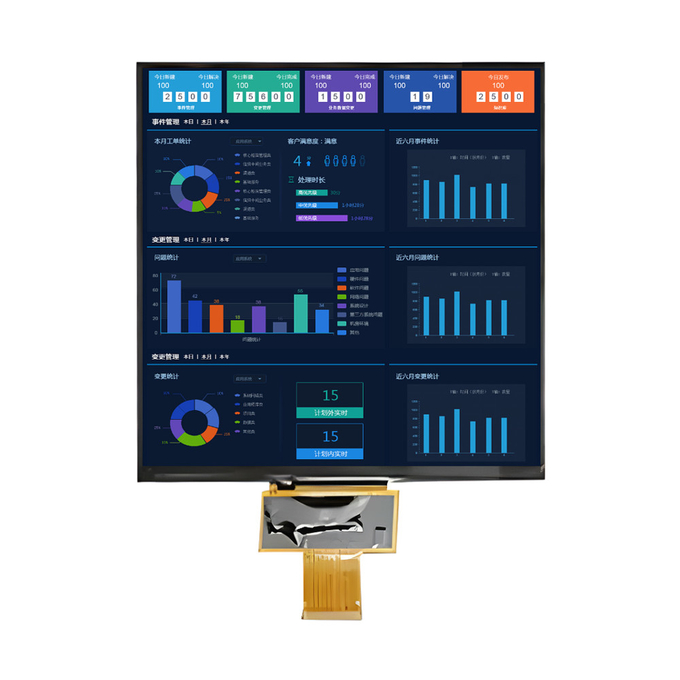

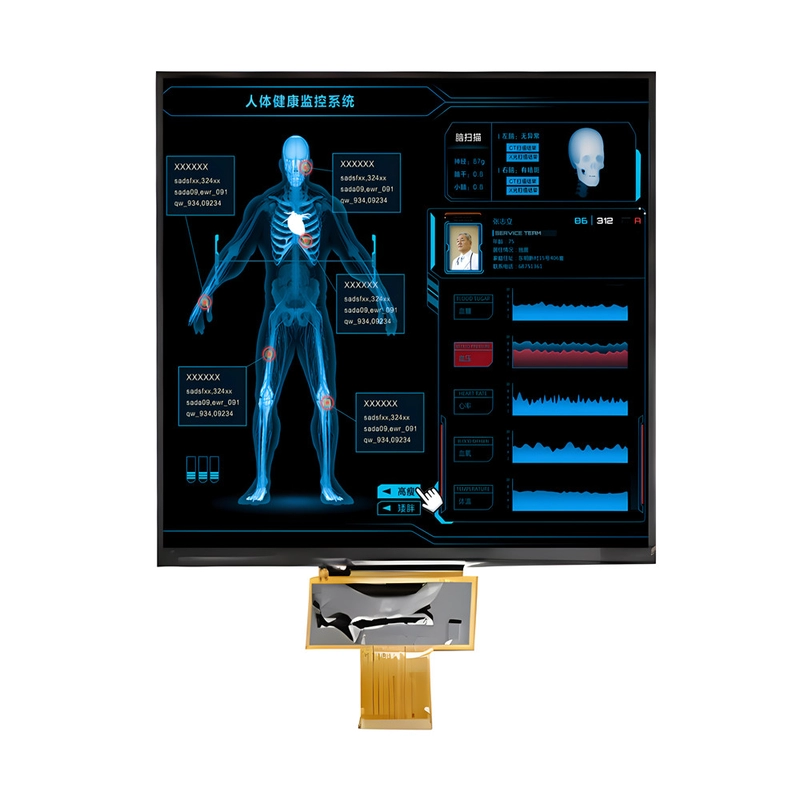

• 医疗设备和监控设备

• 安全系统

• 互动亭和标牌

多功能和可靠：

具有强大的设计和功能强大的功能，高亮度7.6英寸IPS Square TFT LCD显示器设计为满足不同行业的苛刻要求，从而确保可靠性和性能。

用高亮度1000 NIT 7.6英寸IPS Square TFT LCD显示屏并在当今体验无与伦比的视觉质量！

产品规范

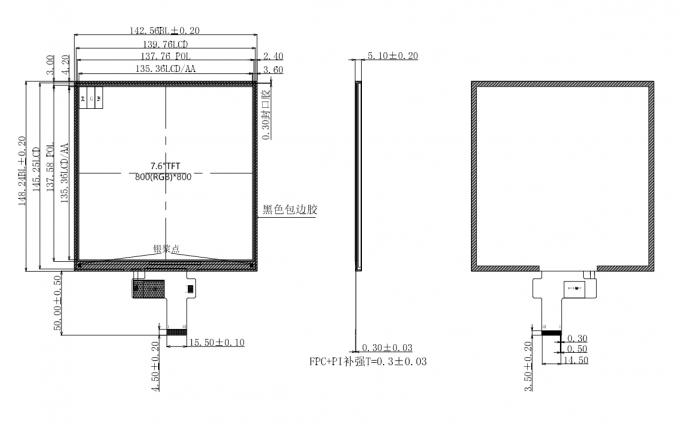

轮廓图

详情-1

最大绝对额定值

DC特征

Parameter	Symbol	Min	Typ	Max	Unit
Supply voltage for analog circuit	VCl	2.5	3.3	3.6	V
Supply voltage for logic circuit	IOVCC	1.65	1.8	3.3	V
Input voltage 'H'leve	VH	0.7*IOVCC		IOVCC	V
Input voltage 'L'leve	VL	GND		0.3*IOVCC	V
Output voltage 'H'level	Voh	0.8*IOVCCl		IOVCC	V
Output voltage 'L'leve	Vol	GND		0.2*IOVCC	V

接口引脚定义

Pin No.	Symbol	Description
1	LEDA	LED backlight anode
2	LEDK	LED backlight cathode.
3	LEDK	LED backlight cathode
4	VCl	Power supply for the analog power
5	IOVCC	Power supply for the logic power and I/O circuit
6	RESET	Reset signal(low active
7	TE	Tearing effect output
8	PWM	The PWM frequency output for LCD driver control.
9	GND	Power ground
10	MIPI_DP0	MIPI-DSI data lane 0 posivtve input pin
11	MIPI_DNO	MIPI-DSI data lane 0 negtive input pin
12	GND	Power ground
13	MIPI_DP1	MIPI-DSI data lane 1 posivtve input pin
14	MIPI_DN1	MIPI-DSI data lane 1 negtive input pin
15	GND	Power ground
16	MIPI_CLKP	MIPl-DSI data lane posivtve input pin.
17	MIPI_CLKN	MIPI-DSI data lane negtive input pin
18	GND	Power ground
19	MIPI_DP2	MIPI-DSI data lane 2 posivtve input pin
20	MIPI_DN2	MIPI-DSI data lane 2 negtive input pin
21	GND	Power grounc
22	MIPI_DP3	MIPI-DSI data lane 3 posivtve input pin
23	MIPI_DN3	MIPI-DSI data lane 3 negtive input pin
24	GND	Power ground
25	TP_INT	INT pin for CTP(NC)
26	TP SDA	SDA pin for CTP(NC)
27	TP_SCL	SCL pin for CTP(NC)
28	TP_RESET	Reset pin for TP(NC)
29	TP_VCl	VCl pin for CTP(NC)
30	TP_IOVCC	IOVCCpin for CTP(NC)

光学特征
