高亮度1000nits 15.6英寸IPS TFT LCD显示FHD分辨率与EDP接口

产品中心/ product: OLED屏 TFT彩屏 TFT触摸屏 HDMI TFT显示器工业级TFT屏条型TFT屏圆形TFT屏方形TFT屏全视角TFT屏电阻触摸TFT屏电子墨水屏高亮液晶屏树莓派触摸屏 OLED模块
推荐产品/ hot

产地：深圳 / 中国

品牌：SAEF

型号：SFTO1560SM-7050A3CT

认证：ISO9001 / ISO14000

资料下载视频播放

描述

Keywords:	EDP TFT Display 15.6 Inch	Resolution:	1920*1080 Pixels
LCD Size:	360.0 X 212.3 X 6.25mm (w/o Touch)	LCD With Touch:	382.4 X 231.3 X 9.10mm (with Touch)
Active Area:	344.16 X 193.59mm	LCD Interface:	EDP
CTP Interface:	USB	Touch Screen:	CTP (Capacitive Touch Screen)
Surface Luminance:	1000 CD/m2	Operating Temp.:	0℃ To +50℃
Storage Temp.:	-20℃ To +60℃	Display Type:	IPS Full Viewing Angles
Surface Treatment:	Haze 25%, 3H	Contrast Ratio:	1000
Display Color:	16.7 M	LED Lifetime:	40,000 Hours
Certificate:	ISO9001:2015 / ISO1400:2015	Compliance:	REACH & RoHS Compliant
Highlight:	EDP Interface High Brightness TFT Display,15.6 Inch High Brightness TFT Display,1000Nits High Brightness TFT Display

关于此项目SFTO1560SM-7050A3CT

通过15.6英寸IPS TFT LCD显示屏提升您的视觉体验，其亮度令人印象深刻。该显示为出色的清晰度和性能而设计，非常适合各种应用程序，包括户外使用，工业设置和高级多媒体设置。

关键功能：

• 出色的亮度：具有惊人的亮度为1000列，即使在明亮的环境中，也可以确保视觉效果。说再见，以清洗图像，并在任何情况下欢迎增强的可见性！

• 全高清分辨率：具有全高清（1920 x 1080）分辨率的尖锐而清晰的图像。无论是游戏，视频播放还是专业应用程序，此显示都可以提供令人惊叹的图片质量。

• IPS技术：面内开关（IPS）技术可确保视角和准确的颜色繁殖。享受一致的颜色和几乎任何角度的对比度，使其非常适合协作项目或多用户环境。

• EDP接口：嵌入式DisplayPort（EDP）接口允许无缝连接，确保高速数据传输和最佳性能。这使其适合与各种设备和系统集成。

• USB电容触摸面板（CTP）：集成的USB CTP增强了交互性，从而提供了平滑而响应的触摸体验。非常适合交互式显示，信息亭和嵌入式应用程序。

• 多功能应用程序：该LCD显示屏非常适合工业设备，汽车展示，医疗设备和消费电子产品，设计为满足各种苛刻的应用。

凭借我们的高亮度1000nits 15.6英寸IPS TFT LCD显示屏，您可以保证出色的性能，出色的耐用性和出色的视觉质量。体验差异并将您的项目提升到一个新的水平！

机械规格

Parameter	Specification	Unit
Display size	15.6” (Diagonal)	inch
Active area	344.16(H) ×193.59(V)	mm
Pixel Format	(1pixel = R + G + B dot) 1920(H) ×1080(V)	pixel
Pixel pitch	0.17925(H) x 0.17925 (V)	mm
Pixel configuration	R, G, B vertical stripe
Display mode	Normally black
Display scheme	IPS
Power Consumption	TBD	W
Surface treatment of front polarizer	Anti-glare coating: (3H)

概述尺寸仅TFT LCM

电容触摸屏的轮廓尺寸

外部尺寸

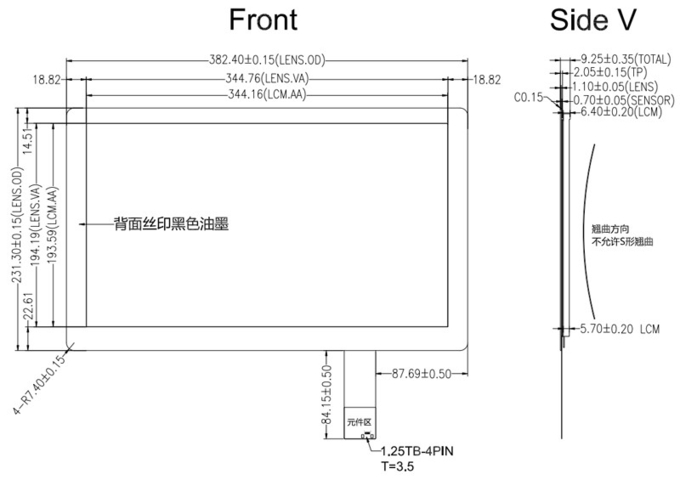

详情-1

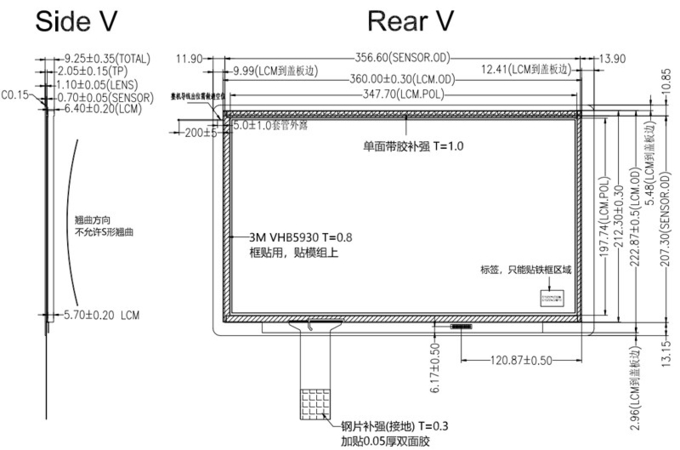

详情-2

接口引脚定义

Pin No.	Symbol	I/O	Function
1	NC	-	Reserved for CD
2	H_GND	P	High Speed round
3	Lane1_n	I	Complement Signal Link Lane 1
4	Welcome1_p	I	True Signal Link Lane 1
5	H_GND	P	High Speed round
6	Lane0_n	I	Complement Signal Link Lane 0
7	Lane0_P	I	True Signal Link Lane 0
8	H_GND	P	High Speed round
9	Aux_C_P	I	True Signal Auxiliary Channel
10	Aux_CH_N	I	Complement Signal Auxiliary Channel
11	H_GND	P	High Speed round
12	LCD_VDD	P	LCD logic and driver power(3.3V)
13	LCD_VDD	P	LCD logic and driver power(3.3V)
14	NC	I	Reserved for LCD manufacturer’s use
15	LCD_GND	P	LCD logic and driver ground
16	LCD_GND	P	LCD logic and driver ground
17	HPD	O	HPD signal pin
18	LED-1	P	NC
19	LED-2	P	NC
20	LED-3	P	NC
21	LED-4	P	NC
22	BL ENABLE	I	NC
23	BL PWM DIM	I	NC
24	NC	-	Reserved for LCD manufacturer’s use
25	NC	-	Reserved for LCD manufacturer’s use
26	BL PWR	P	NC
27	BL PWR	P	NC
28	BL PWR	P	NC
29	BL PWR	P	NC
30	NC	-	Reserved for LCD manufacturer’s use

背光规格

光学特征
