| Display Size: | 27-inch | Surface Luminance: | 1000 Cd/m² (Typical) |
| Resolution: | 3840×2160 (UHD) | Interface: | 4-Lane EDP 1.4 (5.4Gbps) |
| Contrast Ratio: | 1000:1 (Typical) | Pin Number: | 30pins |
| Viewing Angle: | 89° (CR>10, All Directions) | Mounting: | Vesa Mount Compatible |
| Color Depth: | 1.07 B (8bit+A-FRC) | Color Gamut: | NTSC 90%, SRGB 98% (Typical) |
| Power Supply: | 10V ±1V (Logic), 24V (Backlight) | Operating Temp.: | 0℃ To +50℃ |
| Storage Temp.: | -20℃ To +60℃ | Backlight Lifetime: | 30,000 Hours (L70 @ 25°C) |
| Response Time: | 14ms (GTG Typical) | Compliance: | RoHS, Halogen-Free, REACH |
| Highlight: | Industrial TFT Display 4K, UHD Industrial TFT Display, High Brightness Industrial TFT Display | ||
SFTO2700B-7125AN - 27英寸超高清高亮度工业级TFT显示屏，适用于欧盟和美国市场的专业应用
SFTO2700B-7125AN是一款尖端的27英寸超高清（UHD 4K）工业级TFT显示屏，专为美国和欧洲的严苛环境而设计。这款显示屏专为工程师、系统设计师和技术专业人士打造，结合了卓越的亮度（1000 cd/m²）、低反射和行业领先的色彩准确性，在工业自动化、医疗成像、户外信息亭和专业视听系统中提供最佳性能。
面向专业买家的主要特点
• 4K超高清分辨率（3840×2160）：确保数据密集型应用拥有清晰如水晶般的视觉效果。
• 高亮度和对比度：1000 cd/m²的亮度和1000:1的对比度，确保在阳光直射和低光照条件下均能清晰可见。
• 高级色彩再现：10位色深（8位+A-FRC），NTSC色域覆盖率90%，sRGB色域覆盖率98%，可在设计、模拟和检测工作流程中实现精确的色彩匹配。
• 低反射涂层：有效减少眩光，确保在明亮环境中操作流畅无碍。
• 广视角（178°）：即使在极端角度下，也能保持一致的图像质量。
• 工业级耐用性：可在-20°C至+70°C的温度范围内可靠运行。
• 符合欧盟和美国标准：具备RoHS、REACH、CE、FCC和IP65前面板认证，可全球部署。
工程师技术规范
• 接口：eDP 4通道（反转类型），5.4 Gbps链路速率，用于高速数据传输。
• 像素结构：采用非晶硅（a-Si）薄膜晶体管（TFT）有源矩阵，垂直RGB条纹像素排列。
• 背光：侧光式LED，实现均匀照明和节能。
• 安装方式：兼容VESA标准（200 x 200毫米），可灵活集成到工业机箱中。
为何选择SFTO2700B-7125AN？
• 专为专业用途设计：非常适合恶劣环境中的机器视觉、控制面板和数字标牌。
• 全球合规：已通过欧盟（CE、RoHS）和美国（FCC）市场的预认证，以简化采购流程。
• 可靠性与寿命：经过严格测试，可运行50,000+小时（典型值）。
目标应用：
• 工业自动化与人机界面（HMI）系统
• 户外数字标牌和自助服务终端
• 医学影像和诊断设备
• 汽车和航空航天控制面板
• 专业视频墙和模拟系统
面向技术买家的行动号召
准备好将SFTO2700B-7125AN集成到您的下一个项目中了吗？联系我们的工程团队获取数据表、CAD文件或样品请求。我们位于欧盟/美国的技术支持团队确保为您的应用提供无缝合规和技术指导。
机械尺寸
| Parameter | Specification | Unit |
| Active area | 596.736(H)×335.664(V) | mm |
| Number of pixels | 3840(H)×2160(V) | pixels |
| Pixel pitch | 0.1554(H)×0.1554(V) | mm |
| Pixel arrangement | RGB Vertical stripe | |
| Color Depth | 1.07 B(8bit+A-FRC) | colors |
| Display mode | Normally Black | |
| Dimensional outline | 630.0(H)×368.2(V)×20.98(Depth) | mm |
| Weight | 3340(typical) | g |
| Bezel width (L/R/U/D) | 13.71/13.71/13.74/13.74 | mm |
| Surface Treatment | Haze 25%,3H | |
| Back-light | Long side,2-LED Lighting Bar type |
电气规格
| Parameter | Min. | Typ. | Max. | Unit | |
| Power Supply Voltage | VDD | 9 | 10.0 | 11 | V |
| Power Supply Current | DD | - | 460 | 900 | |
| In-Rush Current | IRUSH | - | 2.0 | 3.0 | |
| Permissible Input Ripple Voltage | VRF | - | - | 400 | |
| High Level Differential Input Threshold Voltage | VIH | - | - | +100 | |
| Low Level Differential Input Threshold Voltage | VIL | -100 | - | mV | |
| Differential input voltage | |VID | | 100 | - | 600 | mV |
| Differential input common mode voltage | Vcm | 0 | 2 | ||
| Power Consumption | PD | - | 4.6 | 9 | W |
| 55 | 58 | W | |||
| Ptotal | - | 59.6 | - | W | |
背光单元规格
| Parameter | Min. | Typ. | Max. | Unit | |
| LED Light Bar Input Voltage Per Input Pin | VPIN | 33.6 | 37.2 | 39.6 | V |
| LED Light Bar Input Current Per Input Pin | IPIN | - | 110 | mA | |
| LED Power Consumption | PBL | - | 55 | 58 | W |
| LED Life-Time | - | 30,000 | - | Hrs | |
LCD模块光学规格
| Parameter | Symbol | Condition | Min. | Typ. | Max. | Unit | |
| Viewing Angle range | Horizontal | Θ3 | 85 | 89 | - | Deg. | |
| Θ9 | 85 | 89 | - | Deg. | |||
| Vertical | Θ12 | 85 | 89 | - | Deg. | ||
| Θ6 | 85 | 89 | - | Deg. | |||
| Luminance Contrast ratio | CR | Θ = 0.(Center) Normal Viewing Angle | 700 | 1000 | |||
| Luminance of White | Yw | 800 | 1000 | - | cd/m2 | ||
| White luminance uniformity | ΔY | 80 | 85 | - | % | ||
| Reproduction of color | 0.283 | 0.313 | 0.343 | - | |||
| Wy | 0.299 | 0.329 | 0.359 | - | |||
| Rx | 0.646 | 0.676 | 0.706 | - | |||
| Ry | 0.269 | 0.299 | 0.329 | - | |||
| Green | Gx | 0.197 | 0.227 | 0.257 | - | ||
| Gy | 0.649 | 0.679 | 0.709 | - | |||
| Blue | Bx | 0.123 | 0.153 | 0.183 | - | ||
| By | 0.029 | 0.059 | 0.089 | - | |||
| Response Time | GTG | Tg | 14 | 20 | ms | ||
| Cross Talk | CT | - | - | 2.0 | % | ||
引脚定义
| Pin No | Symbol | Function |
| 1 | VDD | Power Supply (10.0V) |
| 2 | VDD | Power Supply (10.0V) |
| 3 | VDD | Power Supply (10.0V) |
| 4 | VDD | Power Supply (10.0V) |
| 5 | VDD | Power Supply (10.0V) |
| 6 | GND | Ground |
| 7 | GND | Ground |
| 8 | NC | SCL PGMA |
| 9 | NC | SDA PGMA |
| 10 | GND | GND |
| 11 | HPD | Hot Plug Detection Signal |
| 12 | GND | Ground |
| 13 | DAUXN | Negative Signal for Auxiliary |
| 14 | DAUXP | Positive Signal for Auxiliary |
| 15 | GND | Ground |
| 16 | DRX0P 9 | Positive Signal For eDP Lane0 |
| 17 | DRX0N | Negative Signal For eDP Lane0 |
| 18 | GND | Ground |
| 19 | DRX1P | Positive Signal For eDP Lane1 |
| 20 | DRX1N | Negative Signal For eDP Lane1 |
| 21 | GND | Ground |
| 22 | GRX2P | Positive Signal For eDP Lane2 |
| 23 | DRX2N | Negative Signal For eDP Lane2 |
| 24 | GND | Ground |
| 25 | DRX3P | Positive Signal For eDP Lane3 |
| 26 | DRX3N | Negative Signal For eDP Lane3 |
| 27 | GND | Ground |
| 28 | GND | Ground |
| 29 | NC | No connection |
| 30 | BIST | BIST Function |

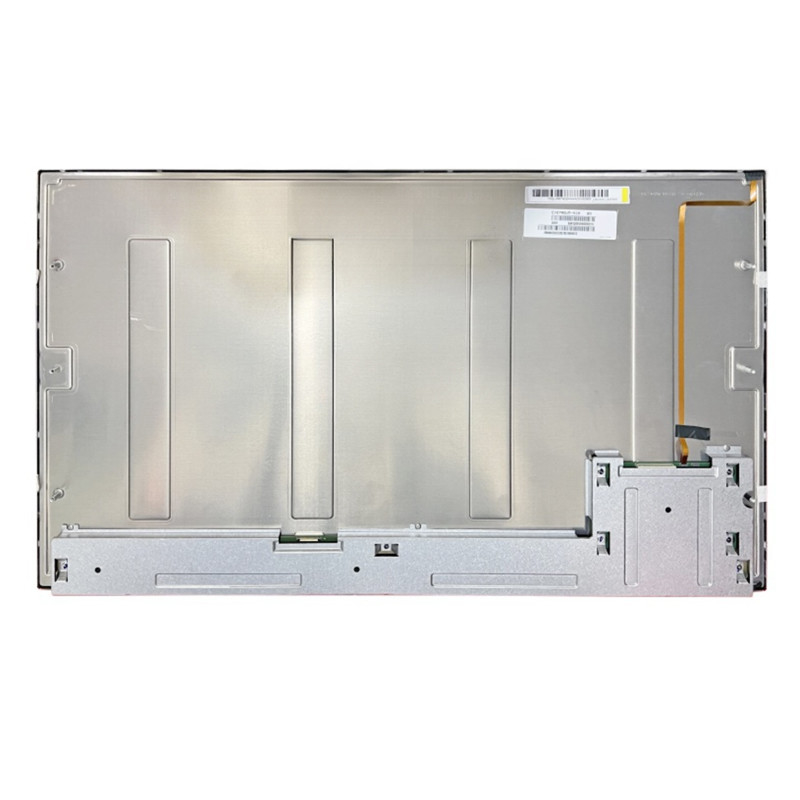

产品图片
