工业医疗级15.6英寸高亮度TFT液晶显示器，宽温，符合RoHS标准，采用Gorilla玻璃/钢化玻璃/PMMA材质，适用于美国和欧洲市场

产地：深圳 / 中国

品牌：SAEF

型号：SFTO1560JD-7328BN

认证：ISO9001 / ISO14000

资料下载视频播放

产品详情

Screen Size:	15.6-inch Diagonal	Display Type:	Industrial TFT LCD Module
Resolution:	1920×1080 Pixels (RGB Stripe)	Storage Temp.:	-30°C To +80°C
Operating Temp.:	-35°C To +85°C	Brightness:	500 Cd/m²
Contrast Ratio:	1200:1 (Typ.)	Interface:	8-Bit LVDS Input, I-PEX Connector
Touch Technology:	Capacitive Touch Panel	Surface Treatment:	AG/AR/AF Coatings (Selectable)
Cover Glass:	Gorilla Glass/Tempered Glass/PMMA	Touch Points:	10-Point Multi-Touch
Touch Interface:	I²C/USB/RS232 (Configurable)	IC Options:	EETI, ILITEK, Cypress, Goodix
Customization:	Silk Printing, Logo, Cut-outs	Compliance:	REACH & RoHS Compliant
Highlight:	RoHS Industrial Medical TFT LCD, Industrial Medical 15.6” TFT LCD

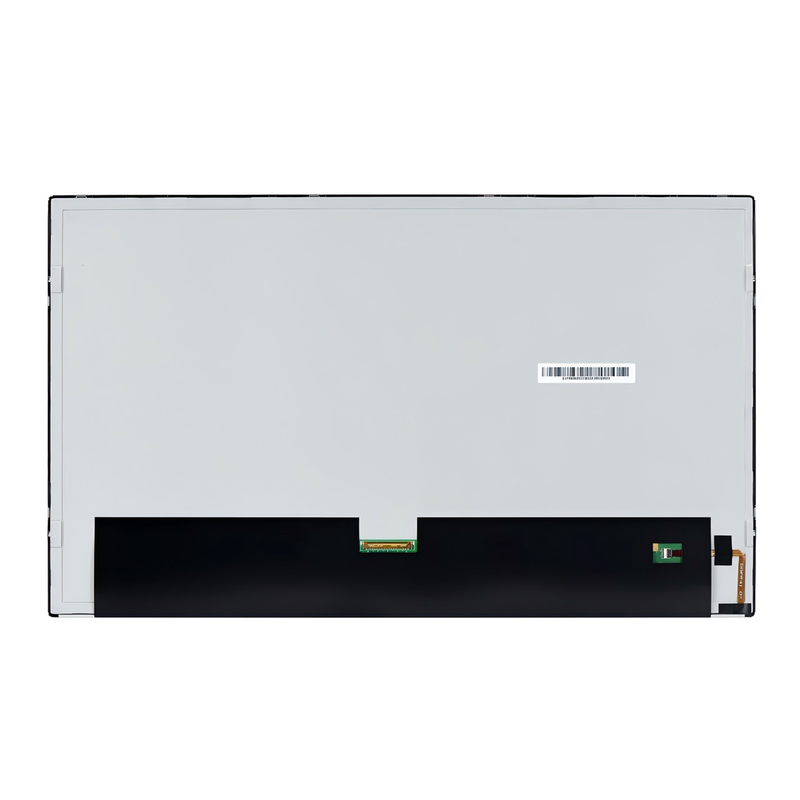

SFTO1560JD-7328BN – 适用于极端条件的高亮度15.6英寸TFT液晶显示器

SFTO1560JD-7328BN是一款专为严苛环境设计的15.6英寸高亮度TFT液晶显示器，即使在直射阳光或低照度的工业环境中，也能呈现清晰明亮的视觉效果。该显示器亮度高达500cd/m²，工作温度范围广（-30°C至+80°C），非常适合在恶劣条件下需要高可靠性和高可见度的应用场景。

为何选择这款高亮度TFT液晶显示器？

超亮显示屏：凭借500cd/m²的亮度（最低425cd/m²）和85°的宽视角，即使在阳光直射或光线昏暗的环境中，也能确保图像清晰可见，实现卓越的可见性。

极端温度耐受性：在极端气候条件下，无论是严寒的户外装置还是高温的工业设施，都能无故障运行。

能效：低功耗（典型值为9.55瓦）符合欧洲和北美的全球节能标准。

耐用性：经过8000多小时的可靠性测试（温度、湿度、静电放电），LED背光寿命长达50,000小时（亮度保持50%）。

全球合规性：经过RoHS认证的设计确保符合欧盟REACH法规和美国环境法规。

技术亮点：

全高清分辨率（1920 x 1080），呈现清晰锐利的文字、图形和视频。

对比度高达1200:1，呈现深邃的黑色和鲜艳的色彩。

72% NTSC色域确保色彩再现准确且生动。

8位LVDS接口和I-PEX连接器，可无缝集成到工业系统中。

紧凑设计：尺寸为363.8毫米（宽）x 215.9毫米（高），采用0.8T玻璃厚度，确保坚固耐用。

应用：

户外工业设备：建筑机械、农业监测设备以及户外人机界面（HMI）。

医学影像：用于诊断设备和患者监护仪的高精度显示器。

航空航天与国防：驾驶舱显示器、雷达系统以及加固型现场设备。

海上航行：在明亮阳光下或昏暗控制室中的能见度。

专为全球市场打造：

SFTO1560JD-7328BN满足欧洲和美国工业的严苛要求，具备以下特点：

符合RoHS标准：不含危害物质，环保运营。

长期供应能力：专为OEM项目中稳定的供应链而设计。

定制支持：为工业自动化、医疗保健和国防领域提供量身定制的解决方案。

大宗订单或定制解决方案，请联系我们！

我们专注于为全球客户提供高性能显示器。我们提供快速运送到美国、德国、英国、法国等地的服务，并为您的业务需求提供技术支持和具有竞争力的价格。

规格

Parameter	Specification	Unit
Active Area	345.6(W) x 194.4(H)	mm
Number Of Pixels	1920 x RGB x 1080	pixels
Pixel Pitch	0.18(W) x 0.18(H)	mm
Pixel Arrangement	RGB Vertical stripe
Display Mode	Normally black
Display Colors	8bits	colors
Surface Treatment	HC
Contrast Ratio	Typ. 1200 Min.1000
Viewing Angle(CR>10)	Typ.85/85/85/85	deg.
Color Gamut	72% NTSC
Brightness	500typ 425min	cd/m2
Brightness Uniformity	80% typ 75% min
Power Consumption	Max.10.65W Typ. 9.55 W	watt
Outline Dimension	363.8*215.9	mm
Weight	Typ. 850g	gram

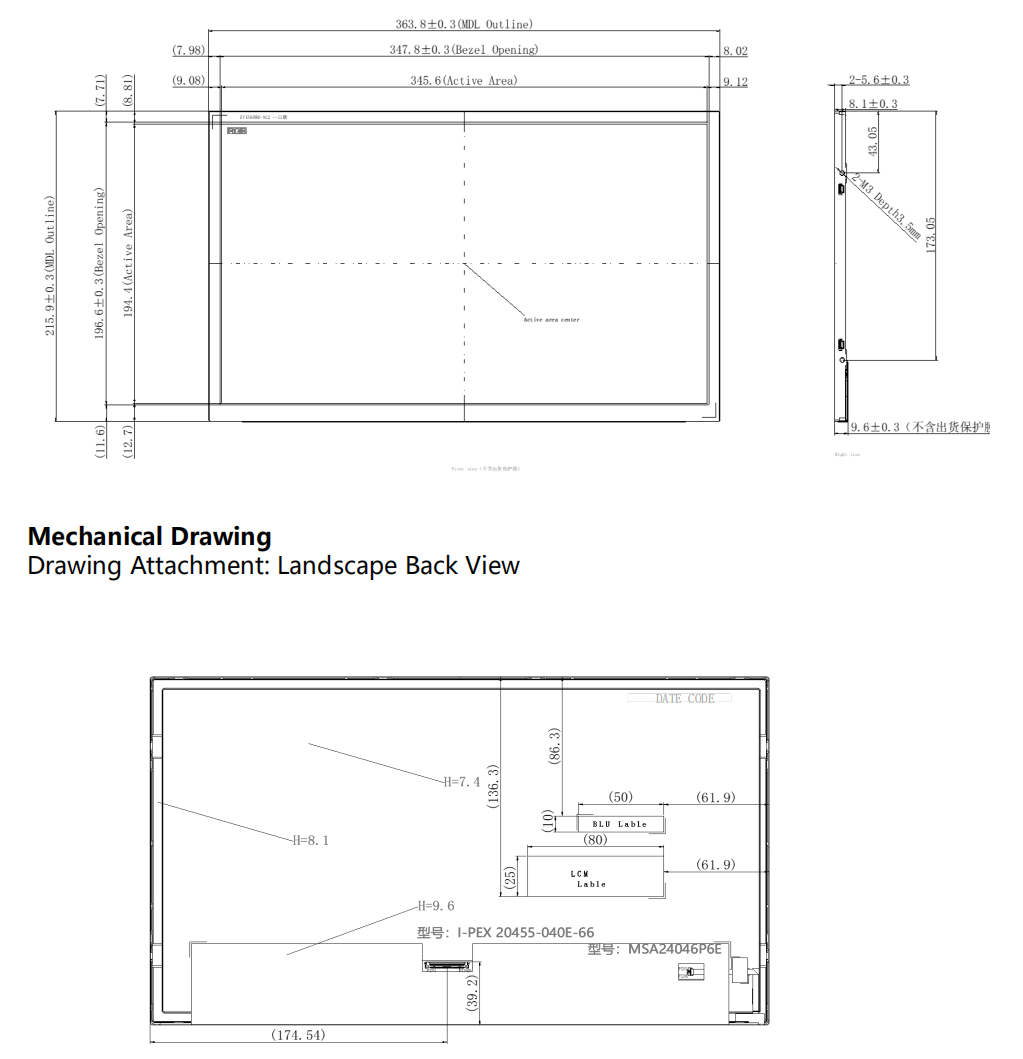

外部尺寸

详情-1

接口引脚定义

No.	Symbol		No.	Symbol
1	RE3P	Positive LVDS differential data input Channel E3(Even)	21	RO1N	Negative LVDS differential data i nput Channel O1(Odd)
2	RE3N	Negative LVDS differential data inpu t Channel E3(Even)	22	RO0P	Positive LVDS differential data in put Channel O0(Odd)
3	RECLKP	Positive LVDS differential clock inpu t (Even)	23	RO0N	Negative LVDS differential data i nput Channel O0(Odd)
4	RECLKN	Negative LVDS differential clock inp ut(Even)	24	GND	LCD Ground
5	RE2P	Positive LVDS differential data input Channel E2(Even)	25	NC	SDA for SAEF use, this pin shoul d be open
6	RE2N	Negative LVDS differential data inpu t Channel E2(Even)	26	NC	SCL for SAEF use, this pin shoul d be open
7	GND	LCD Ground	27	NC	MTP for SAEF use, this pin shoul d be open
8	RE1P	Positive LVDS differential data input Channel E1(Even)	28	LCD_VCC	LCD Power 3.3V
9	RE1N	Negative LVDS differential data inpu t Channel E1(Even)	29	LCD_VCC	LCD Power 3.3V
10	RE0P	Positive LVDS differential data input Channel E0(Even)	30	LCD_VCC	LCD Power 3.3V
11	RE0N	Negative LVDS differential data inpu t Channel E0(Even)	31	LED_PW M	Backlight Adjust ,3.3V(3V~3.6V)
12	RO3P	Positive LVDS differential data input Channel O3(Odd)	32	LED_EN	Enable pin ,3.3V(3V~3.6V)
13	RO3N	Negative LVDS differential data inpu t Channel O3(Odd)	33	GND	Ground
14	GND	LCD Ground	34	STBYB	Deep standby mode setting pin.
15	ROCLKP	Positive LVDS differential clock inpu t (Odd)	35	RSTB	Device Reset for LCD driver IC, Low active
16	ROCLKN	Negative LVDS differential clock inp ut(Odd)	36	GND	Ground
17	GND	LCD Ground	37	BL_POW ER	+12V Vi power supply
18	RO2P	Positive LVDS differential data input Channel O2(Odd)	38	BL_POW ER	+12V Vi power supply
19	RO2N	Negative LVDS differential data inpu t Channel O2(Odd)	39	BL_POW ER	+12V Vi power supply
20	RO1P	Positive LVDS differential data input Channel O1(Odd)	40	BL_POW ER	+12V Vi power supply

光学特征

Item	Symbol	Condition	Min	Typ.	Max	Unit
luminance	Bp	θ=0°	425	500	--	cd/m2
L255 Uniformity	△Bp		75	80	--	%
Viewing Angle	θL	Cr≥10	--	85	--	deg
	θR		--	85	--
	ψT		--	85	--
	ψB		--	85	--
Contrast Ratio	Cr	θ=0° FF=0°	1000	1200		-
Color Coordinate of CIE1931	Wx	θ=0°	0.283	0.313	0.343	-
	Wy		0.299	0.329	0.359
Color Gamut		NTSC	--	72	--	%
Gamma		25℃	2.0	2.2	2.4	%
Crosstalk		25℃	--	--	2	%

背光特征

Parameter	Symbol	Values			Unit
		Min.	Typ.	Max.
LED Supply Voltage	V LED	28	30	31	V
LED Supply Current	ILED	-	252	-	mA
Power Consumption	PLED	-	8.89	9.19	W
LED Quantity	QLED	-	40	-	EA
LED Life Time	TLED	40000	50000	-	Hrs

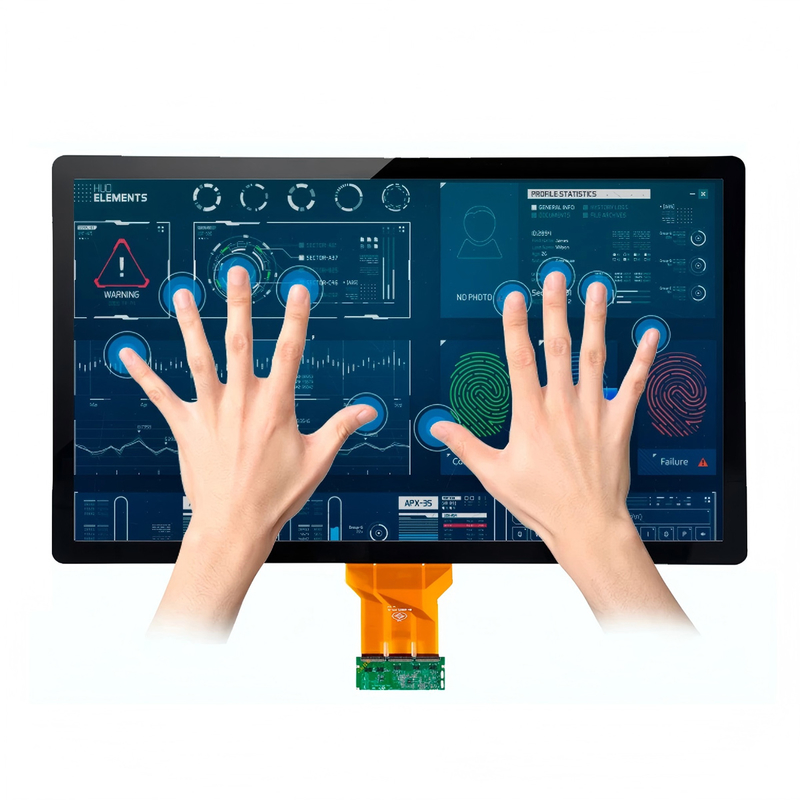

CTP规范（可选）

Category	Parameter	Specification
General	Structure	Cover Glass + DITO Glass
	Cover Lens Strengthening	Chemically Strengthened
	Cover Lens Surface Hardness	≥6H (Pencil Hardness)
	Light Transmission Rate	≥85%
	Operation Temperature	-30℃ ~ +80℃, ≤85% RH
	Storage Temperature	-35℃ ~ +85℃, ≤85% RH
Electrical	Interface	IIC / USB / UART
	Touch IC	IL12511
	Power Supply Voltage (VDD)	3.3V or 5V (Selectable)
	Host Resistance (SDA/SCL)	Configurable on Main-board
Environmental	Operating Conditions	Functional in fog/surface water
Surface Properties	Surface Ink	Anti-UV
	Surface Treatment	Anti-Glare (Haze: 10%)
	LCD-TP Lamination	OCA (Optically Clear Adhesive)
Compliance	Material Standards	RoHS & Halogen-Free Compliant
