| Screen Size: | 15.6-inch Diagonal | Brightness: | 1000 Cd/m² (Typ) |
| Resolution: | FHD 1920 X 1080 | Viewing Angle: | 85°/85°/85°/85° (CR≥10) |
| Operating Temp.: | -20°C To +70°C | Interface: | 30-pin EDP Interface |
| Color Depth: | 16.7M Colors (6bit + FRC) | Contrast Ratio: | 800:1 (Typ) |
| LED Lifetime: | 50,000hrs Lifespan | Surface Treatment: | Anti-Glare, 3H Hard Coating |
| Color Gamut: | 72% NTSC | Compliance: | REACH & RoHS Compliant |
SFTO1560BD -7246A3N是高性能的15.6英寸全高清（FHD）高光泽度TFT显示模块，该模块设计用于工业，室外和崎lig的环境。关键功能包括：
1。对于任何照明条件的超亮显示
1000 NIT亮度：确保在阳光直射或极端室外照明下可见性。
FHD 1920x1080分辨率：用于精确应用的尖锐，准确的RGB垂直像素像素对齐对齐，颜色深度为1670万（6bit + frc）。
2。工业级耐用性
宽的工作温度：可靠的功能从-20°C到 +70°C，非常适合工厂，车辆或室外设备等恶劣环境。
反闪光和耐刮擦的表面： 3H硬涂层减少了眩光并抵抗划痕，从而增强了户外可读性。
严格的测试：通过240小时的高温/湿度（60°C，90％RH）和热休克（-30°C和 +80°C之间的100个循环）测试，以实现长期可靠性。
3。灵活接口和调光控制
30针EDP接口：简化与嵌入式系统的集成。
PWM背光调光：可调频率（190Hz -2kHz），可在不同的光条件下进行最佳的亮度控制。
LED驱动器优化：内置转换器，最多31V输出电压和多通道电流平衡延长了背光寿命。
4。多功能应用程序
工业自动化： PLC，控制面板，医疗监视器。
户外数字标牌：公共汽车站，零售POS显示器，售货亭。
汽车系统： GPS导航，车辆信息娱乐，监视屏幕。
专业环境：军事，航空，港口设备。
5。合规性和效率
符合ROHS：无铅材料符合欧盟的环境标准。
低功耗： 0.891W的典型功率平衡能量效率和性能。
请求样本：通过sales2@saef.com.cn与我们的欧盟/美国支持团队联系，以获取标准CTP解决方案（适合户外使用，工业等级）和自定义选项。
规格
| Item | Specification | Unit |
| Screen Size | 15.6” diagonal | |
| Driver Element | a-si TFT active matrix | - |
| Pixel Number | 1920 x R.G.B. x 1080 | pixel |
| Pixel Pitch | 0.17925 (H) x 0.17925 (V) | mm |
| Pixel Arrangement | RGB vertical stripe | - |
| Display Colors | 16.7 m | color |
| Transmissive Mode | Normally Black | - |
| Surface Treatment | Hard coating (3H), Anti-Glare | - |
| Power Consumption | Cell 0.891W(Max.) | - |
| Operating Temperature | -20°C to +70°C | °C |
| Storage Temperature | -30°C to +80°C | °C |

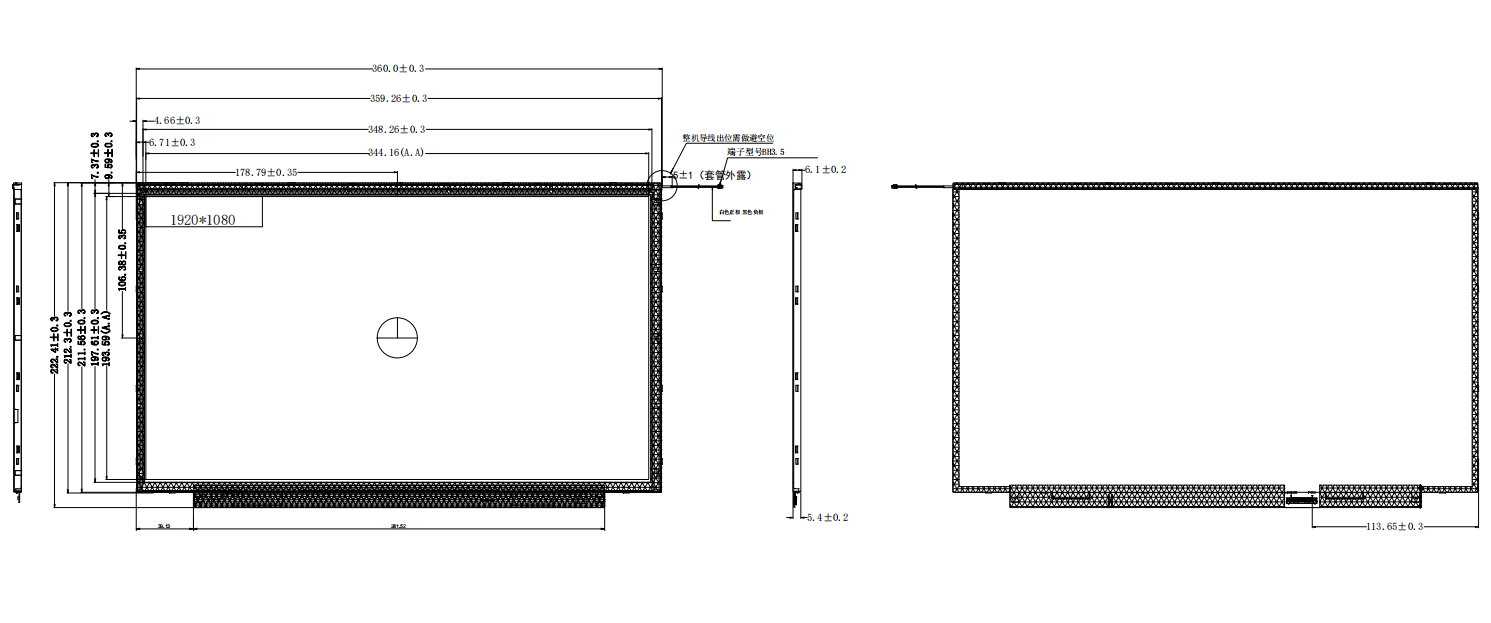

外部尺寸
接口引脚定义
| Pin | Symbol | Description |
| 1 | NC | No Connection (Reserved for LCD test) |
| 2 | H_GND | High Speed Ground |
| 3 | ML1- | Complement Signal-Lane 1 |
| 4 | ML1+ | True Signal-Main Lane 1 |
| 5 | H_GND | High Speed Ground |
| 6 | ML0- | Complement Signal-Lane 0 |
| 7 | ML0+ | True Signal-Main Lane 0 |
| 8 | H_GND | High Speed Ground |
| 9 | AUX+ | True Signal-Auxiliary Channel |
| 10 | AUX- | Complement Signal-Auxiliary Channel |
| 11 | H_GND | High Speed Ground |
| 12 | VCCS | Power Supply +3.3V(typical) |
| 13 | VCCS | Power Supply +3.3V(typical) |
| 14 | NC | No Connection (Reserved for LCD test) |
| 15 | GND | Ground |
| 16 | GND | Ground |
| 17 | HPD | Hot Plug Detect |
| 18 | BL_GND | BL Ground |
| 19 | BL_GND | BL Ground |
| 20 | BL_GND | BL Ground |
| 21 | BL_GND | BL Ground |
| 22 | LED_EN | BL_Enable Signal of LED Converter |
| 23 | LED_PWM | PWM Dimming Control Signal of LED Converter |
| 24 | NC | No Connection (Reserved for LCD test) |
| 25 | NC | No Connection (Reserved for LCD test) |
| 26 | LED_VCCS | BL Power |
| 27 | LED_VCCS | BL Power |
| 28 | LED_VCCS | BL Power |
| 29 | LED_VCCS | BL Power |
| 30 | NC | No Connection (Reserved for LCD test) |

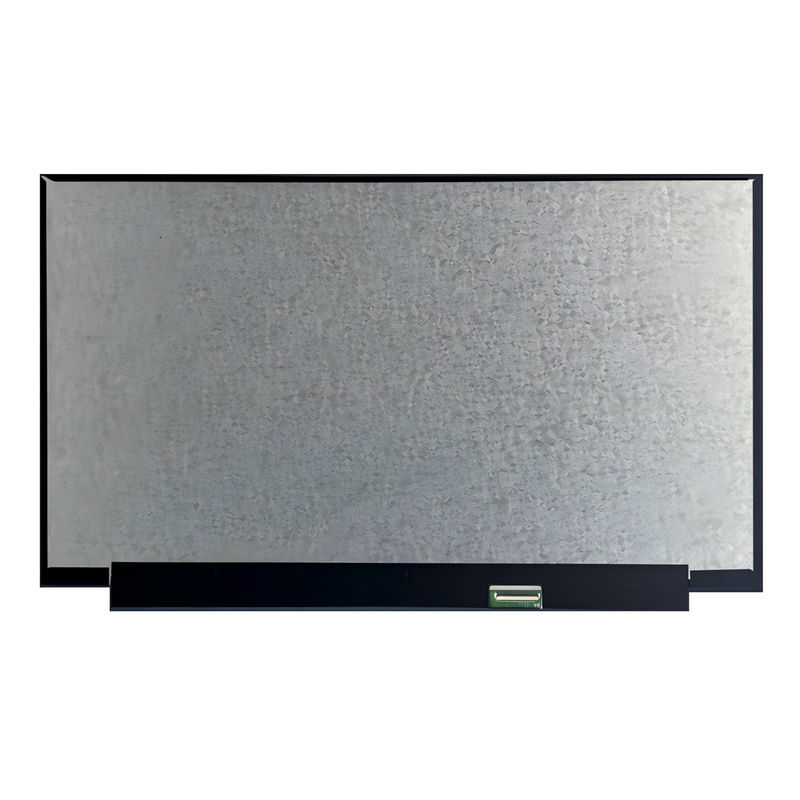

产品图像
